I-PEX 83039-100B-01-D 44AWG/50Ω低损耗极细同轴线束替代品

一、极细同轴线束为什么容易断？关键在于线材结构与使用方式

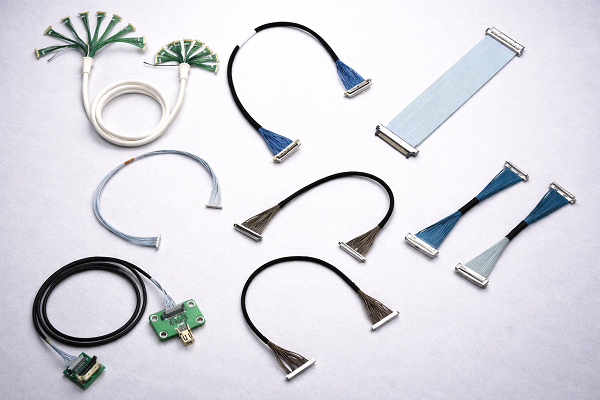

极细同轴线束具有外径小、线材细、布线灵活等特点，适用于笔记本电脑、显示模组、摄像设备及其他空间紧凑的电子产品。但由于线材本身较细，当线束受到反复弯折、拉扯、挤压或不合理固定时，内部导体可能逐渐产生疲劳损伤，严重时出现断线，进而导致信号中断、画面异常或设备运行不稳定。因此，极细同轴线束是否耐用，不仅取决于线材本身，也与设备内部的布线设计、装配方式和实际使用环境密切相关。
在实际应用中，连接器出线位置、线束弯折半径以及固定点的设置尤其值得关注。如果线束在靠近连接器的位置反复弯折，或者装配后长期处于拉紧状态，局部应力就可能集中在较短的区域，增加导体疲劳和端接损伤的风险。对于工程师而言，设计阶段应合理规划走线路径、预留弯折空间并避免线束受到持续外力；对于采购人员而言，除了关注价格和交期，也应重视线材规格、加工工艺、产品一致性及供应商的质量控制能力。

————————————————————————————————————————————————————————————————

二、I-PEX 83039-100B-01-D：关注40PIN线束的结构与连接可靠性

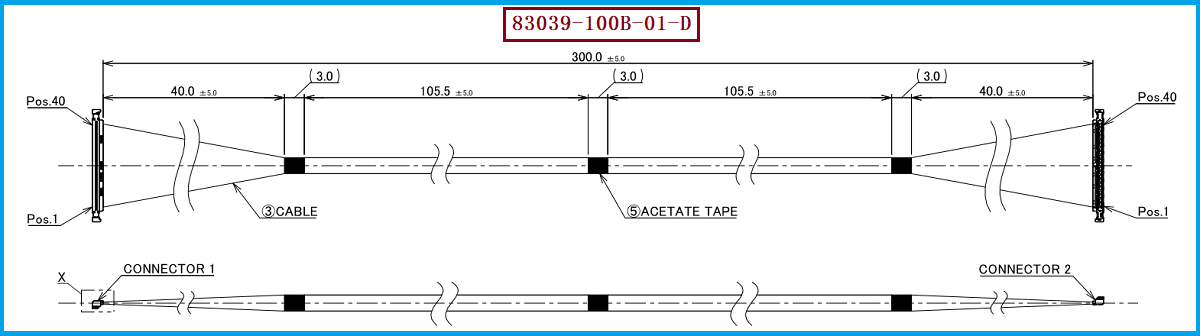

I-PEX 83039-100B-01-D 属于 CABLINE-UA II 系列40PIN极细同轴线束，长度为300mm，采用AWG 44极细同轴线，线材端连接器型号为 20497-040T-30，线位定义为 1：40。该类线束适用于高密度、小型化电子设备内部连接。在线束安装与使用过程中，除了确认连接器和针位对应关系，还应检查线束长度是否满足实际布线需求，避免因长度不足造成拉扯，或因布线空间受限而出现过度弯折。
对于工程师而言，评估线束断裂风险时，应重点检查连接器出口附近、固定位置和活动弯折区域，并结合设备实际运动方式判断是否需要进行反复弯折或耐久性测试。对于采购人员而言，订购此类线束时，应确认产品料号、40PIN配置、300mm长度、AWG 44线材、连接器型号及1：40线位定义是否一致。若产品用于长期运动、转轴或频繁开合的结构，还应在样品阶段验证线束的弯折表现和连接稳定性，避免只凭外观或静态导通测试判断长期可靠性。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在极细同轴线束的选型和替代过程中，建议先核对连接器型号、PIN数、线位定义、线材规格、长度、出线方向以及两端端接结构。针对 I-PEX 83039-100B-01-D，重点需要确认40PIN配置、300mm长度、20497-040T-30线材端连接器、AWG 44线材及1：40线位对应关系。如果设备存在反复弯折、狭窄通道穿线或动态运动需求，还应进一步评估线束的弯折空间、固定方式及应力集中情况。不同线材结构和加工工艺可能带来不同的机械表现，因此替代产品应通过实际装配和必要的耐久性测试进行验证。
我们公司专注于极细同轴线束的加工制造，可根据客户提供的产品型号、样品和技术要求，评估兼容替代的可行性。我们公司可提供：I-PEX 83039-100B-01-D 兼容替代线束方案，协助客户核对连接器、线材规格、线位定义及线束长度，并根据具体应用需求配合样品验证。对于工程师，这有助于提前发现布线和弯折设计中的潜在问题；对于采购人员，则可以在确认产品规格、样品表现和批次一致性的基础上，进一步评估供应商的制造能力与批量交付能力。

————————————————————————————————————————————————————————————————

四、从设计、加工到验证，降低极细同轴线束断裂风险
极细同轴线束容易断裂，通常与线材细小、反复弯折、局部应力集中、装配拉扯以及固定方式不合理等因素有关。要降低风险，不能只依靠更换线束，还需要从产品结构设计、线束长度规划、弯折空间预留和装配工艺等方面综合改善。对于 I-PEX 83039-100B-01-D 这款300mm、40PIN极细同轴线束，合理控制布线路径，并确认20497-040T-30连接器及1：40线位定义符合设备要求，是前期选型与验证的重要环节。
在产品开发和采购导入过程中，建议通过样品装配、导通检查及适用的弯折耐久性测试，评估线束在实际工作条件下的可靠性。我们公司可为客户提供极细同轴线束加工制造及兼容替代支持，协助项目完成规格核对、样品验证和后续批量导入。通过合理选型、规范装配和针对性验证，才能更有效地降低极细同轴线束的断裂风险，兼顾信号传输稳定性与设备长期使用可靠性。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
