I-PEX 83038-100B-01-D 44AWG/50Ω低损耗极细同轴线束替代品

一、线束长度为什么会影响信号质量？
在高速电子设备中，极细同轴线束不仅承担信号传输任务，其长度也会影响信号完整性。线束越长，信号传输路径通常越长，沿途的插入损耗可能随之增加；在高频应用中，衰减、阻抗不连续和反射等因素都可能影响接收端的信号质量。因此，工程师进行高速接口设计时，不能只关注连接器是否匹配，还需要结合传输速率、信号频率、线材特性和整机布局评估线束长度是否合适。
不过，线束并不是越短就一定越好，也不是长度增加就必然导致信号异常。实际影响还与线材结构、阻抗控制、连接器端接质量、弯折方式以及PCB走线设计等因素有关。合理的长度需要在信号性能、设备内部布线空间和装配需求之间取得平衡，避免因线束过长造成不必要的损耗，也要防止线束过短导致拉扯、装配困难或连接器受力。

————————————————————————————————————————————————————————————————

二、200MM 极细同轴线束的应用特点与选型关注点

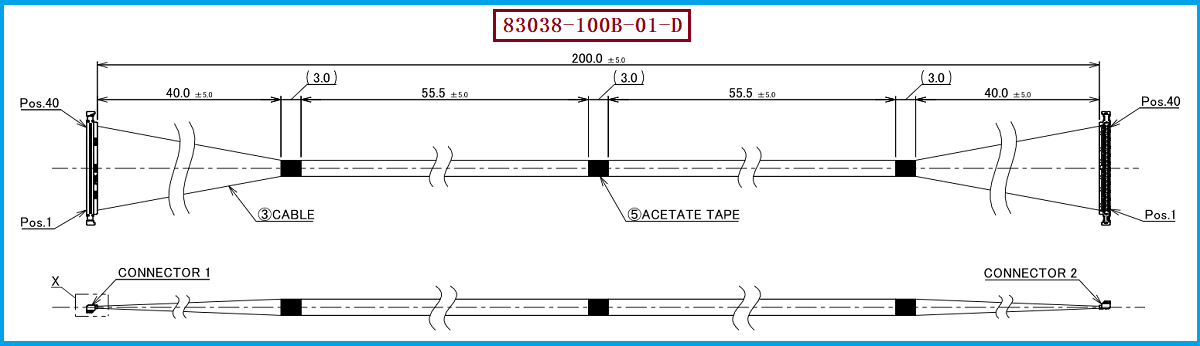

I-PEX 83038-100B-01-D 是一款长度为 200MM 的 CABLINE-UA II 系列40PIN极细同轴线束，线材端连接器型号为 20497-040T-30，采用1对1连接结构。该类微型线束适用于内部空间紧凑、布线密集且对高速信号传输有要求的电子设备。200MM长度能够为设备内部走线预留一定布置空间，但是否适合具体项目，仍应结合信号频率、线材电气参数、连接路径和设备结构综合判断。
对于工程师而言，设计阶段应确认线束长度是否覆盖实际走线路径，同时预留合理的装配空间和弯折余量，并关注连接器端接、阻抗匹配及信号完整性测试结果。对于采购人员而言，除核对产品型号和长度外，还应确认PIN数、连接器规格、线序定义、线材规格及批次一致性。尤其在替换现有线束时，即使长度和接口外形相同，也不能直接认定电气性能完全一致，仍需进行样品验证与整机测试。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在评估极细同轴线束替代方案时，建议工程师优先核对40PIN配置、0.3mm间距的连接器匹配情况、线材端连接器型号20497-040T-30、200MM线束长度以及1对1线序结构，同时确认线材规格、阻抗要求和设备内部的出线方向。若项目对高速信号质量要求较高，还应结合目标频率和实际传输速率开展插入损耗、回波损耗或信号完整性测试，不能仅凭连接器能够插接就判断替代方案符合要求。线束长度发生变化时，也建议重新评估信号表现及布线可行性。
我们公司专注于极细同轴线束的加工与制造，可根据客户提供的型号、样品及技术要求进行兼容性评估和替代方案开发。我们公司可提供：I-PEX 83038-100B-01-D 兼容替代线束方案，协助客户核对连接器、PIN数、线序、长度和线材参数，并配合样品验证。对于工程项目，我们建议先完成样品装配与电气性能测试，再推进批量采购，以降低接口不匹配、信号表现差异和后续装配问题带来的风险。

————————————————————————————————————————————————————————————————

四、合理控制线束长度，为信号传输与稳定装配提供保障
极细同轴线束的长度会影响信号传输表现，但其影响程度取决于线材电气特性、工作频率、连接结构和整机设计。对于I-PEX 83038-100B-01-D这款200MM、40PIN极细同轴线束，选型时应同时考虑传输性能、布线路径、装配余量和后续维护需求。通过合理规划长度、控制端接质量并开展必要的电气验证，能够帮助工程师更好地平衡信号质量与空间布局要求。
对于采购人员而言，选择兼容替代产品时，除了比较型号和价格，也应关注供应商的加工能力、样品验证配合、质量一致性和批量交付能力。我们公司可围绕客户设备的实际需求提供极细同轴线束加工制造及兼容替代支持，为产品研发、设计验证和后续采购提供更多选择。选对长度、核实接口并完成实际验证，才能让极细同轴线束更好地满足设备的信号传输与装配需求。

我是【BBC电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。
