I-PEX 82187-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、产品介绍：30Pin、100mm 极细同轴线束，满足精密连接需求
随着笔记本电脑、显示设备及各类精密电子设备向轻薄化、高密度和高速信号传输方向发展，内部线束不仅需要满足有限空间内的布线要求，还需要兼顾信号完整性、连接可靠性与制造一致性。极细同轴线束凭借结构紧凑、便于高密度布线及适用于高速信号连接等特点，成为精密电子设备内部连接的重要选择。我们专注于极细同轴线束的生产制造，可根据客户提供的图纸、样品和技术要求，评估相应的线束加工与兼容替代方案，为工程研发及采购供应链提供更多选择。

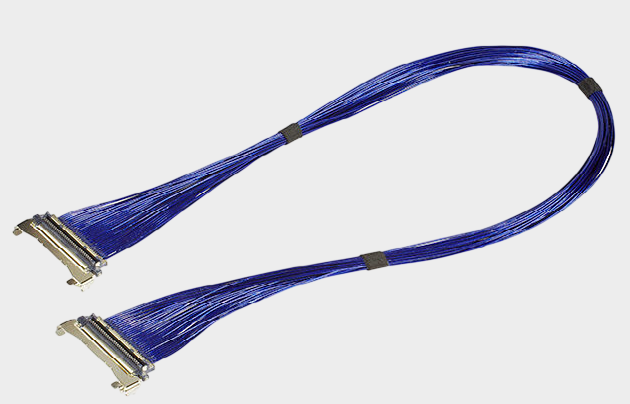

本次介绍的参考型号为 I-PEX 82187-100B-02-D，属于 CABLINE®-UM 系列 30Pin 极细同轴线束，标称长度为 100mm，采用 AWG #40、50Ω 极细同轴线。该参考产品的插头端壳体组件型号为 20878-030T-01，配合端连接器参考型号为 20879-030E-01。线束长度、连接器接口及针脚定义均是替代评估的重要依据。对于正在寻找同类线束制造资源、第二供应来源或替代开发方案的企业，可将该型号作为前期技术沟通和样品评估的参考。

————————————————————————————————————————————————————————————————

二、核心技术知识：极细同轴线束为什么采用 50Ω 阻抗？
50Ω 是同轴传输线中常见的特性阻抗标准，广泛应用于射频及部分高速信号传输系统。特性阻抗并不等同于万用表测量的直流电阻，而是与线缆的导体结构、内外导体尺寸、绝缘介质特性等因素有关。对于极细同轴线束而言，线径微小并不意味着可以忽略电气设计；线材结构、连接器端接和整体传输路径都可能影响信号表现。采用符合系统设计要求的 50Ω 线材，有助于维持传输通道所需的阻抗条件。
当信号源、线缆与接收端之间存在阻抗不匹配时，信号可能在连接位置发生反射，影响波形质量和信号完整性。在高速应用中，工程师因此需要综合考虑线材阻抗、连接器接口、线束长度、线序、屏蔽结构及系统传输协议，而不能只关注线束外观或尺寸。需要注意的是，50Ω 并不是所有高速信号系统的统一要求，具体阻抗标准应以设备设计和接口规范为准。针对 82187-100B-02-D 参考产品，50Ω 极细同轴线是其重要的技术识别特征之一，也是进行兼容替代评估时需要重点确认的参数。

————————————————————————————————————————————————————————————————

三、制造工艺与品质控制：关注线序、屏蔽结构及电气性能

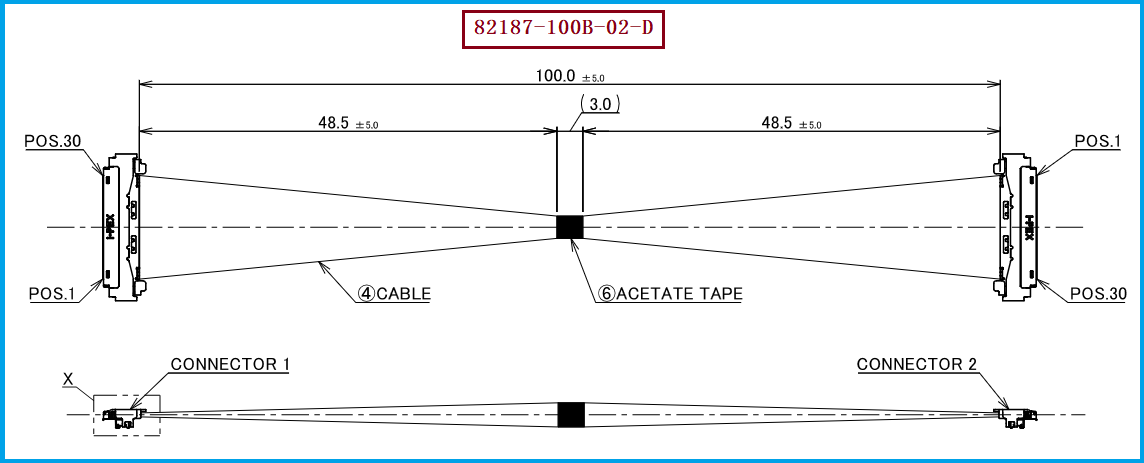

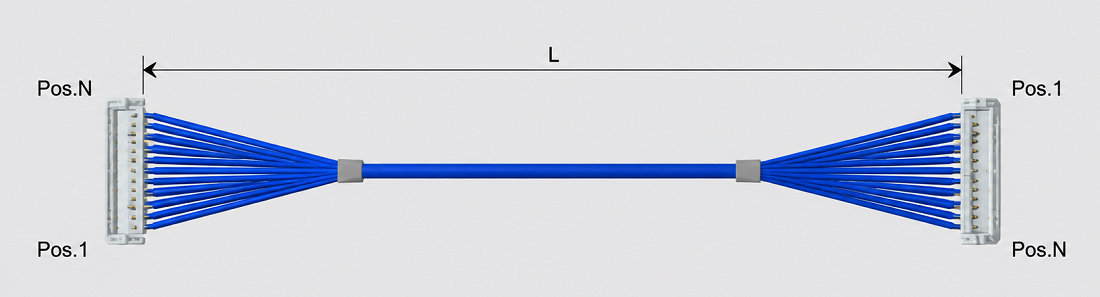

参考型号 82187-100B-02-D 采用 30 根 AWG #40、50Ω 蓝色极细同轴线，两端为插头连接器组件，线序采用 1-N 反向映射方式，即 Connector 1 的 Pin 30 对应 Connector 2 的 Pin 1，Connector 1 的 Pin 1 对应 Connector 2 的 Pin 30。该参考产品的图纸标注总长度为 100.0 ± 5.0mm，因此在进行尺寸确认时，应区分标称长度与图纸公差。
在极细同轴线束制造过程中，线材规格、剥线与端接工艺、针脚映射、屏蔽壳安装、锁盖装配及线束整体尺寸，都会影响最终产品的连接可靠性和电气表现。参考图纸还列出了 AC 250V 耐压、最大 2.0mA 漏电流、DC 100V 条件下最小 50MΩ 绝缘电阻、最高 80°C 工作温度及 30V 额定电压等参数。这些是参考产品的技术指标，并不代表尚未验证的替代产品已自动达到相同性能。我们可依据客户的实际要求，对相应制造工艺、尺寸要求和测试项目进行评估，并通过约定的样品验证及品质检验确认产品是否满足项目需求。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议
对于正在使用 I-PEX 82187-100B-02-D，或计划开发同类 30Pin 极细同轴线束的企业，建议在选型初期重点核对连接器配合接口、线材规格、特性阻抗、针脚定义、线束长度及安装空间。该参考产品的插头端壳体组件型号为 20878-030T-01，配合端连接器型号为 20879-030E-01；其中 20878-030T-01 在该线束组件中使用两件。选型时还应确认屏蔽结构、锁定方式、端接工艺及设备端 PCB 布局，避免仅凭连接器外观或型号相近就判断能够直接互换。
我们公司可提供：I-PEX 82187-100B-02-D 兼容替代线束方案。 我们专注于极细同轴线束生产制造，可根据客户提供的图纸、实物样品或技术要求，评估相应的兼容替代制造可行性。针对本款产品，我们可围绕 30Pin 接口、20878-030T-01 插头端壳体组件、100mm 标称长度、AWG #40 及 50Ω 极细同轴线等关键特征开展技术沟通，并根据项目需要安排样品制作与验证。对于希望增加供应商选择、建立第二供应来源或评估采购成本的企业，可在完成接口匹配、装配检查和必要的电气测试后，再确认产品是否适用于现有设备。具体替代能力、交付要求及性能指标应以双方确认的技术规格和验证结果为准。

————————————————————————————————————————————————————————————————

五、合作价值与总结：为工程开发和采购提供灵活的制造选择
对于工程师而言，极细同轴线束的选型重点在于接口匹配、信号完整性、线序正确性和装配可靠性；对于采购人员而言，除了技术要求，还需要综合评估供货稳定性、批量生产一致性、交期及成本。我们以极细同轴线束制造为核心，可根据客户项目需求评估相应的线束加工与兼容替代方案，协助客户推进样品开发、技术确认及后续批量导入。通过在项目初期明确型号、尺寸、材料、针脚定义和测试要求，有助于降低沟通成本，并减少产品导入过程中的反复确认。
总结而言，I-PEX 82187-100B-02-D 可作为 30Pin、100mm、AWG #40、50Ω 极细同轴线束的参考型号。 我们公司可根据客户图纸、样品及应用要求，评估对应的兼容替代制造方案，为精密电子设备连接、供应链多元化及线束采购提供更多选择。欢迎有相关需求的客户与我们沟通具体规格、样品验证及制造要求，共同确认适合实际应用的极细同轴线束解决方案。
