I-PEX 82286-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、极细同轴线束在高清信号传输中的应用
随着电子设备向轻薄化、小型化和高集成度发展，内部连接线束不仅需要满足空间布局要求，还需要兼顾信号传输性能。极细同轴线束具有线径细、布线灵活、适合高密度连接等特点，可应用于显示模组、摄像头模组及其他精密电子设备的内部信号连接。对于需要传输高清图像或高速数据的设备，合理选择线材与连接器，有助于满足紧凑结构下的信号连接需求。
极细同轴线束能否稳定传输高清信号，关键在于整套连接方案是否满足应用要求。 除了线材阻抗，还需要综合考虑信号频率、传输速率、线束长度、端接工艺、串扰及设备电路设计等因素。对于工程师而言，选型时应结合目标协议和设备实际需求进行评估，并通过必要的样品测试或整机验证确认性能，避免仅凭线束外观或单一参数判断传输能力。

————————————————————————————————————————————————————————————————

二、I-PEX 82286-100B-02-D 产品规格与连接器配置

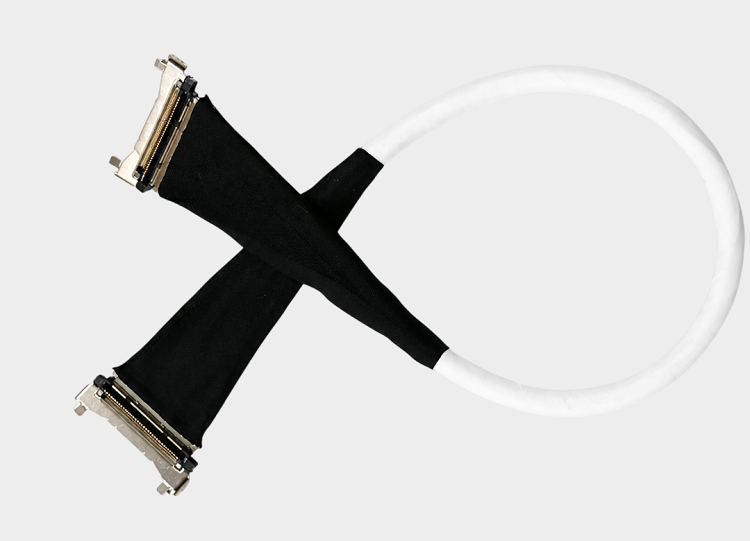

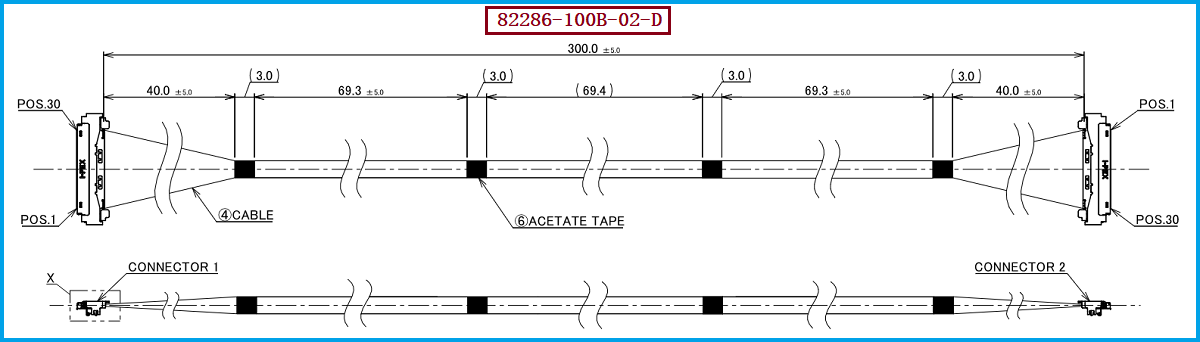

I-PEX 82286-100B-02-D 是一款 CABLINE-UM 30PIN 极细同轴线束，标称长度为 300mm，公差 ±5mm，采用 30 根 AWG #40、标称阻抗 50Ω 的蓝色极细同轴线。其紧凑型连接结构适合对内部布线空间和连接密度有要求的电子设备，可作为工程师进行线束布局、接口设计及替代选型时的参考型号。

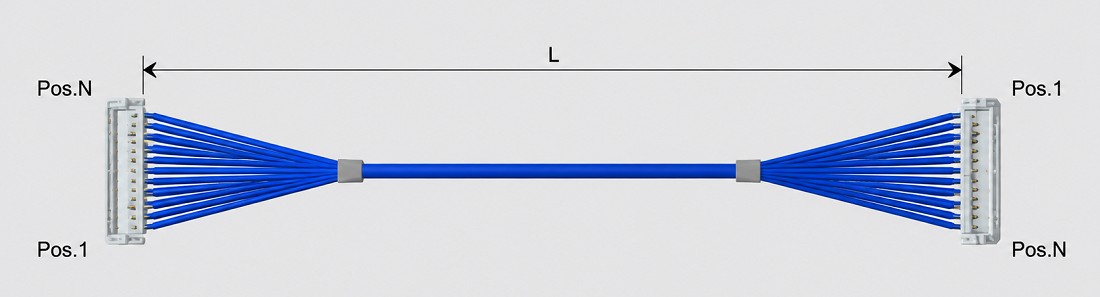

该线束使用的线材端连接器型号为 20878-030T-01，连接器为 30PIN，PIN 间距 0.4mm。其两端针脚采用反向对应关系，即一端 Pin 30 对应另一端 Pin 1，Pin 29 对应 Pin 2，依此类推。该型号额定电压为 30V，耐电压测试条件为 AC 250V，绝缘电阻要求为 DC 100V 测试下不低于 50MΩ，最高工作温度为 80°C。需要特别注意，AC 250V 是耐电压测试条件，并非额定工作电压。替代开发时，还应核对连接器结构、针脚定义及线束尺寸，确保与目标设备相匹配。

————————————————————————————————————————————————————————————————

三、高清信号传输与线束选型：工程师需要关注什么？
在高清显示、摄像头及其他高速数据应用中，线束的连接能力与实际信号性能是两个不同的评估维度。50Ω 标称阻抗是判断线材电气特性的重要参数，但不能单独证明线束能够支持特定分辨率、传输协议或数据速率。实际性能还会受到线束结构、端接质量、设备 PCB 布线、接地方式及电磁环境等因素影响，因此应结合具体应用要求进行综合判断。
对于研发工程师，建议在项目初期确认线束长度、连接器型号、端到端针脚映射及目标信号要求；在样品阶段，根据应用需要进行导通检查、信号完整性评估或整机测试。对于采购人员，提前明确这些技术条件，可以帮助减少规格不符、样品反复修改及后续装配风险。通过工程评估与样品验证相结合，能够为线束选型和替代方案导入提供更清晰的判断依据。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议
当原有线束面临采购周期、供应渠道或定制需求变化时，寻找兼容替代方案，需要从机械结构、电气参数和实际装配要求等方面进行综合评估。针对 I-PEX 82286-100B-02-D，建议重点核对 30PIN、0.4mm 间距、AWG #40、50Ω 标称阻抗、300mm 标称长度及两端针脚对应关系。同时，还应确认连接器外壳、锁盖、线束走向和固定方式等细节，避免仅凭连接器外形相似就直接替换。
我们公司可提供：I-PEX 82286-100B-02-D 兼容替代线束方案。 作为极细同轴线束生产制造商，我们可根据客户提供的产品图纸、实物样品及应用需求，对连接器配置、线材规格、针脚定义和线束尺寸进行评估，并根据项目要求开展样品制作与定制生产。对于工程师，可围绕接口匹配和应用性能进行技术确认；对于采购人员，可进一步沟通产品规格、样品需求和批量供货计划。具体兼容范围及电气性能，应通过技术评审和必要的样品测试确认。

————————————————————————————————————————————————————————————————

五、极细同轴线束兼容替代，助力产品开发与供应链优化
在电子设备研发与生产过程中，线束的稳定供应、规格匹配和品质一致性，都是工程与采购团队关注的重点。针对不同设备的接口结构和安装要求，选择合适的极细同轴线束，有助于优化内部连接设计，满足产品开发、维修更换及后续生产的需求。我们公司专注于极细同轴线束的生产制造，可根据客户的产品图纸、样品及实际应用需求，开展定制开发与兼容替代制造。针对 I-PEX 82286-100B-02-D，可进一步评估相应的连接器配置、线材规格、尺寸及针脚定义，为客户提供更贴合项目需求的线束选择。具体方案以技术评估和样品验证结果为准。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
