I-PEX 82970-100B-02-D 44AWG/50Ω低损耗极细同轴线束替代品

一、极细同轴线束弯折次数取决于哪些因素？
极细同轴线束广泛应用于笔记本电脑、显示模组、摄像设备及其他空间紧凑的电子产品。在设备开合、转轴运动或内部布线受到挤压的情况下，线束可能承受反复弯折，因此弯折寿命是工程师进行结构设计和产品选型时需要重点考虑的指标。极细同轴线束究竟能弯折多少次，并没有适用于所有产品的统一数值，实际寿命与线材结构、弯曲半径、运动幅度、固定方式以及测试条件密切相关。

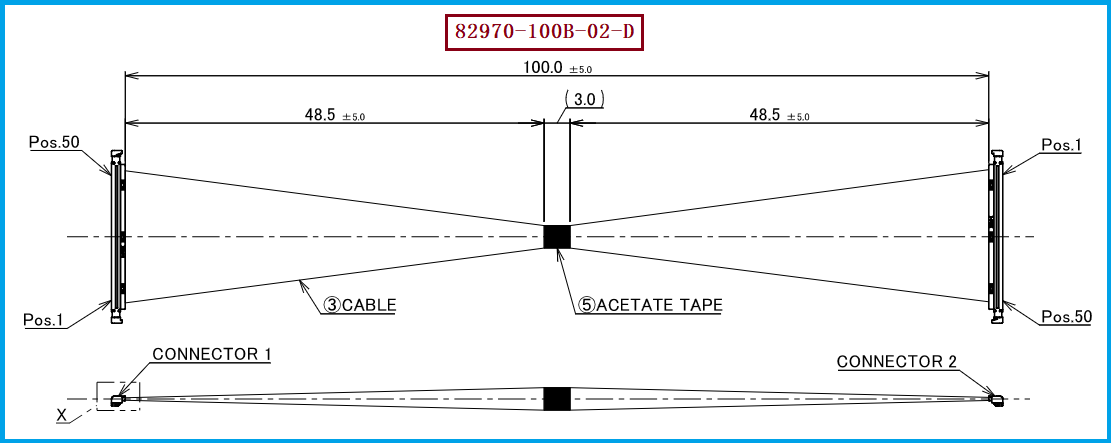

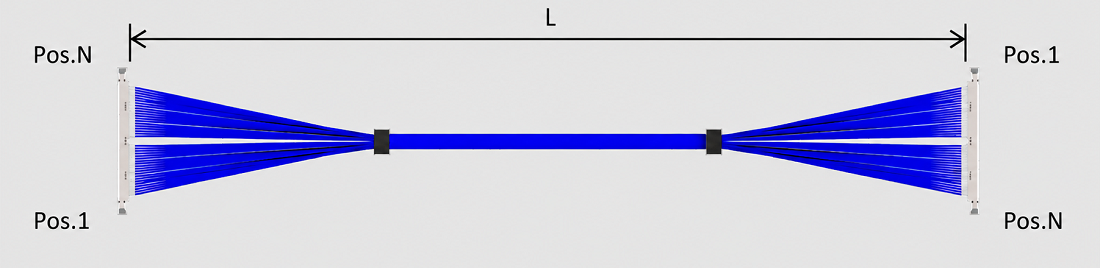

以 I-PEX 82970-100B-02-D 为例，这是一款50PIN、采用AWG 44极细同轴线、长度为100mm的CABLINE-UA II系列线束，线材端连接器型号为 20497-050T-30，连接器间距为 0.3mm。这类高密度线束适合空间有限的电子设备，但线径纤细并不意味着可以无限次弯折。工程设计时，需要同时关注线材本身的耐弯性能、连接器端部应力，以及实际装机后的运动轨迹，避免因局部反复受力导致内部导体损伤或信号传输异常。

————————————————————————————————————————————————————————————————

二、如何判断极细同轴线束的弯折寿命？
评估极细同轴线束的弯折寿命，不能只看线材能否弯曲，还需要明确弯折测试的具体条件。工程师通常需要根据产品实际使用方式，设定弯曲半径、弯折角度、运动速度、测试方向和循环次数，并在测试过程中检查导通状态及信号传输是否出现异常。一次完整的往复运动如何计数，也应在测试规范中明确，避免不同测试人员采用不同的计数方法，导致测试结果无法直接比较。
对于需要反复开合的显示屏转轴、活动摄像模组或其他动态连接结构，建议尽量模拟实际装机状态进行测试。测试过程中应重点观察线材弯曲区域、连接器出线口和端部固定位置，检查是否出现导体断裂、间歇性断路、绝缘层损伤或信号性能下降。弯折寿命应以规定测试条件下的实际验证结果为依据，而不能仅凭线材外观或线径推算。 在没有明确线材规格、测试条件和验证报告的情况下，不宜直接承诺线束能够达到数万次、数十万次或更高的弯折次数。

————————————————————————————————————————————————————————————————

三、提升极细同轴线束耐弯折性能，需要关注哪些细节？
从制造工艺来看，线材本身的结构、弯曲区域的空间设计以及连接器端部的固定方式，都会影响线束的长期可靠性。对于50PIN、0.3mm间距的高密度线束，线材排列、焊接质量、端部粘接和保护材料的使用都需要保持一致。若线束在连接器出口处形成过小的弯曲半径，或固定位置不合理，反复运动时便可能产生局部应力集中，增加内部导体疲劳和连接失效的风险。
在设计和生产阶段，工程师应尽量避免线束受到过度拉伸、扭转、挤压或突然折弯，并结合设备内部空间合理规划走线路径。采购人员则应关注供应商是否具备稳定的端接加工能力、样品验证能力及批量质量控制能力，而不应只比较单价和交货周期。对于需要长期动态弯折的产品，还应通过样品测试确认线束是否满足实际使用寿命要求，并将测试条件、判定标准和检验结果纳入质量验收依据。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议
在选择或替代极细同轴线束时，建议以 I-PEX 82970-100B-02-D 为核对对象，重点确认50PIN配置、AWG 44极细同轴线、100mm线束长度、线材端连接器型号 20497-050T-30，以及连接器 0.3mm间距等关键参数。同时，还应检查两端连接器的结构、PIN位定义、出线方向、端部固定方式和实际安装空间，避免出现连接器能够插合，但线序、走线或机械结构不匹配的问题。尤其需要注意，弯折性能不仅取决于线材，还与整条线束的装配结构和设备运动方式有关。
我们公司专注于极细同轴线束加工制造，可根据客户提供的产品型号、工程图纸、样品及实际应用要求，评估相应的兼容替代方案。我们公司可提供：I-PEX 82970-100B-02-D 兼容替代线束方案，协助客户核对连接器规格、50PIN线序、线材参数、长度和端部加工要求，并根据实际使用工况开展样品验证。对于有反复弯折需求的项目，可进一步明确弯曲半径、运动角度、测试循环定义及失效判定标准，使工程选型、样品确认和后续批量采购有更清晰的依据。

————————————————————————————————————————————————————————————————

五、重视弯折寿命验证，保障线束长期使用可靠性
极细同轴线束的弯折次数没有脱离测试条件的统一答案。对于工程师而言，合理的结构设计、适当的弯曲半径、可靠的端部加工和符合实际工况的寿命测试，是降低线束失效风险的重要环节；对于采购人员而言，选择能够提供稳定加工质量、样品验证和批量交付支持的供应商，同样有助于降低产品开发及后期维护风险。只有将机械可靠性、电气性能与实际应用需求结合起来，才能更准确地判断线束是否满足设备的使用要求。
针对 I-PEX 82970-100B-02-D 这款50PIN、0.3mm间距的极细同轴线束，我们公司可提供兼容替代线束方案，并根据客户的结构设计与应用需求配合进行产品验证。通过明确规格、规范测试条件和持续控制生产质量，可为精密电子设备的稳定连接提供更可靠的线束选择。

我是【BBC电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。
