I-PEX 82994-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、极细同轴线束的材质究竟有什么讲究？
对于工程师而言，极细同轴线束并不是“线径越细越好”，其内部导体、绝缘层、屏蔽层以及外部保护结构的材料选择，都会影响信号传输、机械强度、耐温性能和长期使用稳定性。尤其是在高速、高密度、小型化设备中，线束既要满足有限空间内的弯折和布线要求，又要保证信号传输过程中的阻抗稳定、损耗可控以及抗干扰能力，因此材料与结构需要进行整体匹配。
以40AWG极细同轴线为例，导体材料需要兼顾导电性能和柔韧性，绝缘材料则需要在较小外径条件下提供稳定的电气隔离和介电性能，屏蔽结构还要承担降低外部干扰以及抑制信号泄漏的作用。对于工程师来说，判断一款极细同轴线是否适合高速应用，不能只看AWG线径，还需要结合阻抗、信号频率、线束长度、弯折环境以及连接器端接工艺综合评估。

————————————————————————————————————————————————————————————————

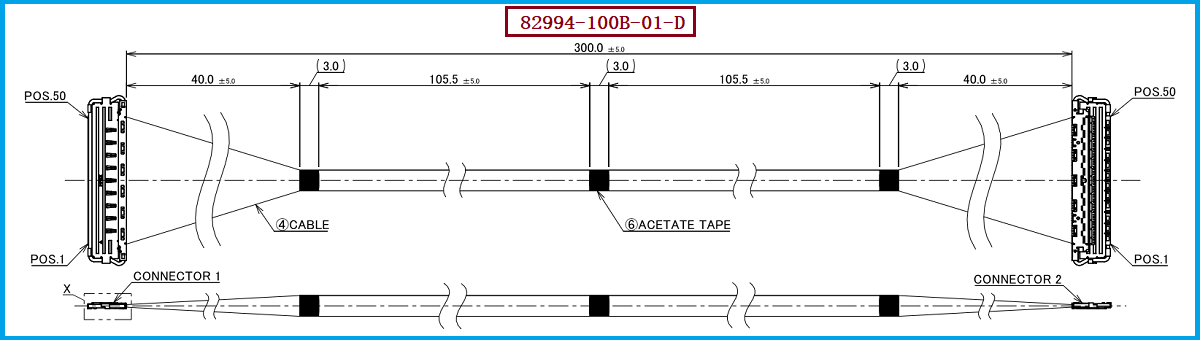

二、I-PEX 82994-100B-01-D：50Pin、40AWG、300mm的高密度线束方案

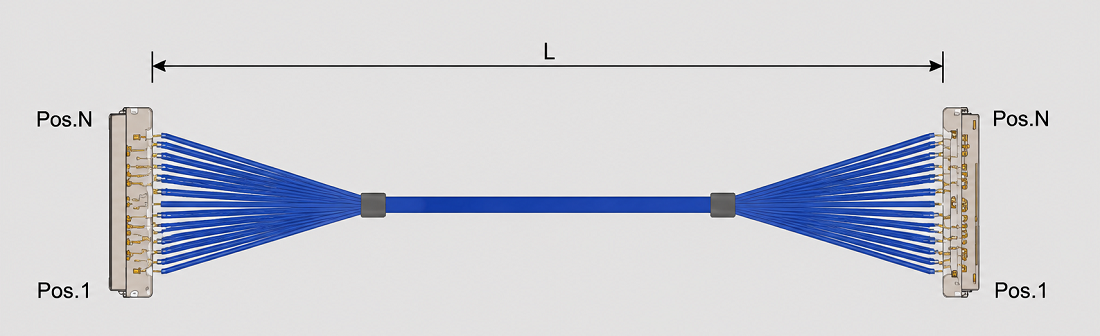

I-PEX 82994-100B-01-D属于CABLINE-CA II系列50Pin极细同轴线束，采用Micro-Coaxial 40AWG线材，长度为300mm，连接方式为1-1，线位定义为1:50。其线材端连接器型号为20680-050T-01，连接器为50PIN、0.4 mm间距，采用水平插拔结构，适用于空间紧凑且需要多通道信号连接的电子设备。CABLINE-CA II连接器本身采用ZenShield全屏蔽结构和机械锁扣设计，能够兼顾高速信号环境下的EMI控制与连接可靠性。
对于工程师来说，300mm长度意味着线束不仅需要满足高密度布线，还需要关注线材本身的传输性能与制造一致性；对于采购人员来说，则应重点确认替代产品的Pin数、Pitch、AWG、长度、连接方式以及端连接器是否真正匹配。82994-100B-01-D采用50Pin、0.4mm Pitch和40AWG组合，在有限空间内能够实现较高的信号连接密度，同时40AWG规格在CABLINE-CA II平台中对应的额定电流为0.3A/contact，最大支持50个触点。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在进行极细同轴线束国产替代时，建议工程师首先按照原线束的连接器型号、Pin数、Pitch、线径、长度、线位定义和连接方式逐项核对，而不是单纯按照产品外观或者价格判断是否能够替代。对于I-PEX 82994-100B-01-D，至少需要重点匹配50PIN、0.4mm间距、40AWG、300mm、1-1以及1:50线位定义，同时还要保证线材端使用的20680-050T-01连接器在装配尺寸、端子接触和机械锁定方面满足实际设备要求。
对于采购人员而言，如果原供应链存在交期、成本或国产化需求，可以将原型号作为兼容替代的基础规格，从连接器匹配、线材材料、端接工艺和电气性能几个方面进行供应商评估。我们公司专注于极细同轴线束的生产制造，可根据实际应用需求进行线材、连接器、长度及端接工艺匹配，我们公司可提供：I-PEX 82994-100B-01-D兼容替代线束方案，帮助客户在保持原有安装结构和使用需求的基础上，推进极细同轴线束的国产替代与供应链优化。

————————————————————————————————————————————————————————————————

四、总结：极细同轴线束的材料与结构决定实际应用表现
从产品选型角度来看，极细同轴线束的核心并不只是“做得足够细”，而是在有限尺寸内实现导体、绝缘、屏蔽、连接器和端接工艺之间的协调。尤其对于50Pin、0.4mm Pitch、40AWG、300mm这类高密度线束，材料选择和加工一致性会直接影响信号传输、机械可靠性以及产品长期使用表现，因此工程师在设计验证阶段应重点关注线材结构与连接器的整体匹配。
I-PEX 82994-100B-01-D采用50Pin、40AWG、300mm、1-1结构，并配套20680-050T-01 50PIN、0.4mm间距连接器，适合高密度、小型化设备内部连接需求。对于需要进行国产替代的工程师和采购人员而言，只有同时关注规格匹配、材料选择、制造工艺和实际应用性能，才能实现真正可靠的兼容替代，而不是简单地更换一条外观相似的线束。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理18913228573（微信同号）。
