I-PEX 82871-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、82871-100B-02-D：60Pin高密度极细同轴线束方案

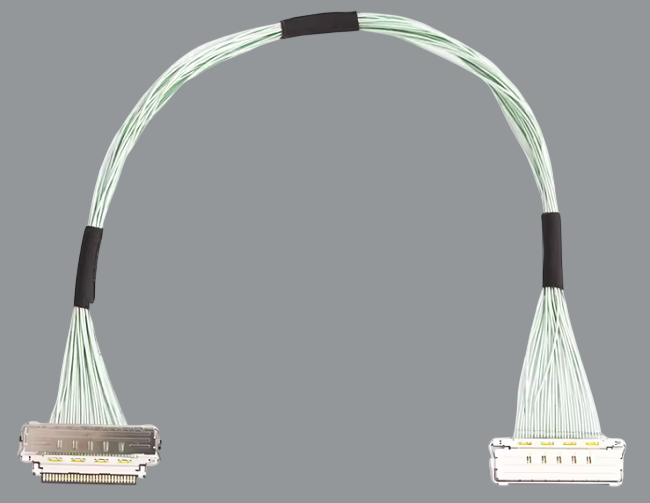

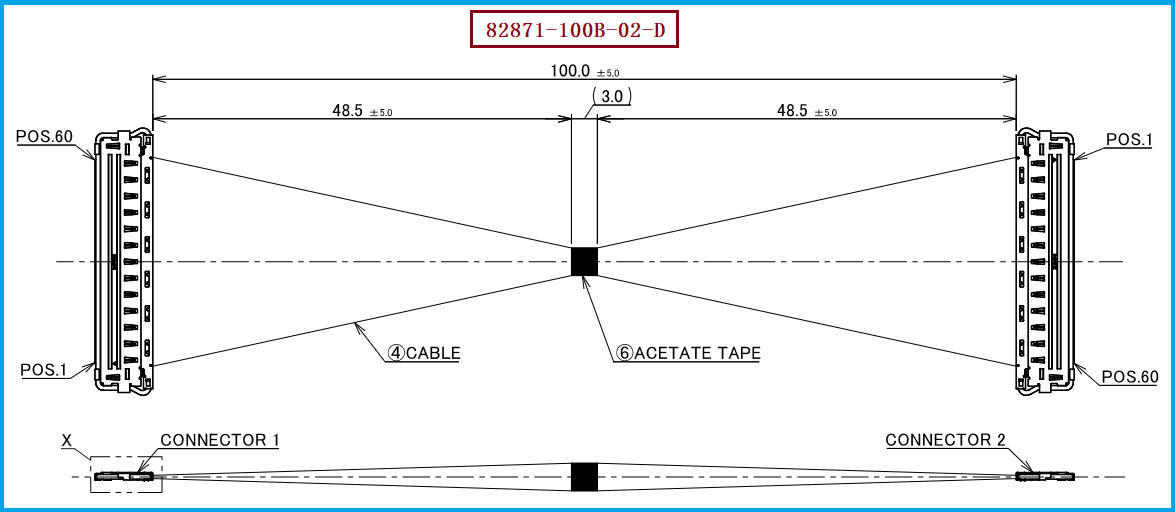

在高密度电子设备中，连接空间越来越有限，线束不仅要满足基本的信号连接，还需要兼顾体积、布线空间、屏蔽效果以及连接可靠性。I-PEX 82871-100B-02-D是一款60Pin极细同轴线束，产品采用40AWG Micro-Coaxial Cable，线长100mm，1-N结构，并采用0.4mm间距的连接方案。对应的线材端连接器型号为20680-060T-01，适用于需要高密度连接和紧凑型内部布线的设备应用。

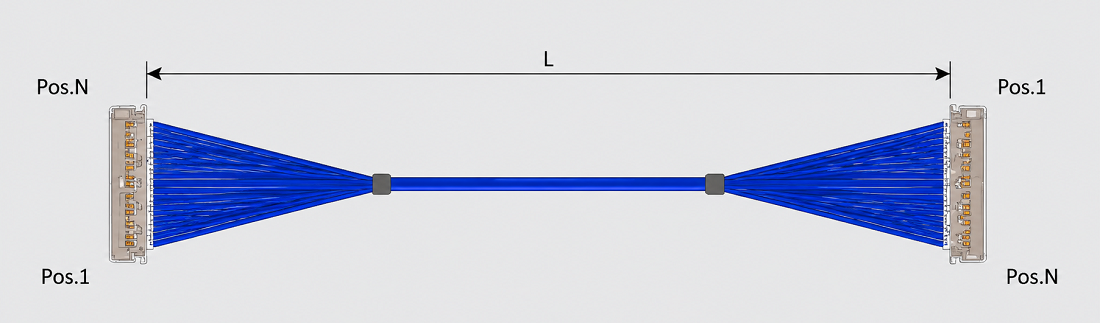

从产品结构来看，CABLINE®-CA II PLUS采用水平插拔设计，连接器本体具有全屏蔽结构和机械锁定设计，60Pin版本的结合高度为0.95mm，并提供多点接地的屏蔽结构。对于工程师而言，这类结构能够在有限的PCB空间内实现较高密度的信号连接；对于采购人员而言，82871-100B-02-D的产品型号、60Pin、40AWG、100mm以及20680-060T-01等关键参数，也构成了进行兼容替代和供应商评估的重要依据。

————————————————————————————————————————————————————————————————
二、极细同轴线束的耐高温标准是多少？重点看实际工作环境
在极细同轴线束选型过程中，耐温性能是工程师需要重点确认的参数之一。对于CABLINE®-CA II PLUS系列连接方案，其产品工作温度范围为-40℃～+105℃。因此，在采用该系列连接方案进行产品设计时，可以将-40℃～+105℃作为连接器工作温度范围的重要参考。
但在实际项目中，耐温能力不能只理解为一个简单的“最高温度”。例如同样是105℃的环境，不同设备的持续工作时间、热循环情况、线束安装位置和周围热源都可能不同。因此，工程师在设计高温应用的极细同轴线束时，需要结合实际设备的温度环境进行验证；采购人员在选择替代供应商时，也应该明确产品实际使用温度，而不是仅以“105℃”作为整条线束的统一耐温结论。对于需要长期处于高温环境的项目，更应在样品阶段充分确认线材、连接器及成品线束在实际应用条件下的可靠性。

————————————————————————————————————————————————————————————————

三、20680-060T-01与AWG 36～44：不同线材规格需要结合应用选型
82871-100B-02-D采用40AWG极细同轴线，而其对应的20680-060T-01连接器可适配AWG 36、AWG 38、AWG 40、AWG 42及AWG 44等Micro-Coaxial Cable规格。不同AWG规格对应不同的线材尺寸和电气特性，因此在实际项目中，并不是连接器能够适配某种线径，就可以直接将不同AWG线材进行替换。工程师需要根据设备空间、布线要求以及信号传输需求，对具体线材规格进行确认。
以40AWG为例，额定电流参考值为0.3A/contact，最多可对应60个触点；AWG 42为0.24A/contact，AWG 44为0.1A/contact，而AWG 38和AWG 36的对应条件又有所不同。同时，还特别指出AWG 36和AWG 44存在特性阻抗不匹配的说明。因此，在进行极细同轴线束替代时，应根据具体项目确定线材规格，而不是单纯以“线越细越好”或者“连接器可以适配”为判断依据。
对于需要进行国产替代的项目，我们公司可提供：I-PEX 82871-100B-02-D兼容替代线束方案。可围绕60Pin、40AWG、100mm、1-N结构以及20680-060T-01连接器等产品要求进行极细同轴线束生产制造，并根据客户实际设备需求进行相应的线材和结构方案匹配。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议
对于I-PEX 82871-100B-02-D的兼容替代，建议工程师首先确认原产品的核心参数，包括60Pin、0.4mm间距、40AWG、100mm线长、1-N结构以及20680-060T-01连接器。在此基础上，再根据实际设备确认Pin定义、线序、线束走向、安装空间以及使用环境。如果产品属于高速信号应用，还需要结合具体系统对信号完整性及屏蔽性能进行验证。CABLINE®-CA II PLUS本身定位于高速数据传输应用，并提供全屏蔽和机械锁定结构，传输能力为32Gbps/lane PAM4，但实际整机系统能够达到的传输性能仍应结合具体线材、长度、Pin Assignment及系统设计进行确认。
对于采购人员而言，兼容替代不能只比较产品外观和采购价格，还应综合考察连接器匹配、线材规格、尺寸结构、生产工艺、产品一致性以及批量供货能力。特别是82871-100B-02-D原方案采用40AWG，因此在替代开发过程中，应优先保证40AWG方案与原产品的结构和应用要求相匹配。如果客户需要更换AWG规格，则应重新进行相应的工程验证。我们公司专注于极细同轴线束生产制造，可根据客户提供的产品型号、样品或技术参数，提供I-PEX 82871-100B-02-D兼容替代线束方案，帮助客户进行样品开发、方案验证及后续批量生产。

————————————————————————————————————————————————————————————————

五、总结：从型号匹配走向性能与可靠性匹配
I-PEX 82871-100B-02-D是一款60Pin、40AWG、100mm、1-N的极细同轴线束方案，配套线材端连接器型号为20680-060T-01，并可适配AWG 36、AWG 38、AWG 40、AWG 42和AWG 44等规格的极细同轴线材。其对应连接方案采用0.4mm间距、水平插拔、全屏蔽及机械锁定结构，工作温度范围为-40℃～+105℃，适用于对连接密度和高速信号传输有要求的应用场景。
对于工程师而言，选型时需要重点关注结构尺寸、线材AWG、Pin定义、信号性能、屏蔽结构以及实际温度环境；对于采购人员而言，则需要进一步关注供应商的生产能力、产品一致性、兼容替代能力及批量交付能力。我们公司可围绕I-PEX 82871-100B-02-D提供极细同轴线束兼容替代及定制生产服务，为客户提供更加灵活的国产化极细同轴线束解决方案。
