I-PEX 82993-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、高端笔记本内部空间越来越小，极细同轴线成为高密度走线的重要选择
高端笔记本在追求轻薄化的同时，内部需要容纳显示模组、高速接口、摄像头、无线通信等多个功能模块，留给内部线束的空间非常有限。传统线缆如果占用空间较大，不仅会增加整机内部布线难度，也容易影响结构设计。因此，在需要兼顾小型化与高速信号传输的连接场景中，极细同轴线能够通过更细的线径和高密度排列方式，为工程师提供更加灵活的走线方案。
尤其是笔记本显示及高速数据连接，对线束的空间占用、信号稳定性和抗干扰能力都有较高要求。CABLINE-CA II采用0.4mm接触间距、水平插拔结构，配合全屏蔽设计，可满足高密度电子设备内部连接对空间和EMI控制的需求。该系列支持20、30、40、50Pin，其中50Pin方案能够在有限空间内实现更多信号通道的集中连接。

————————————————————————————————————————————————————————————————

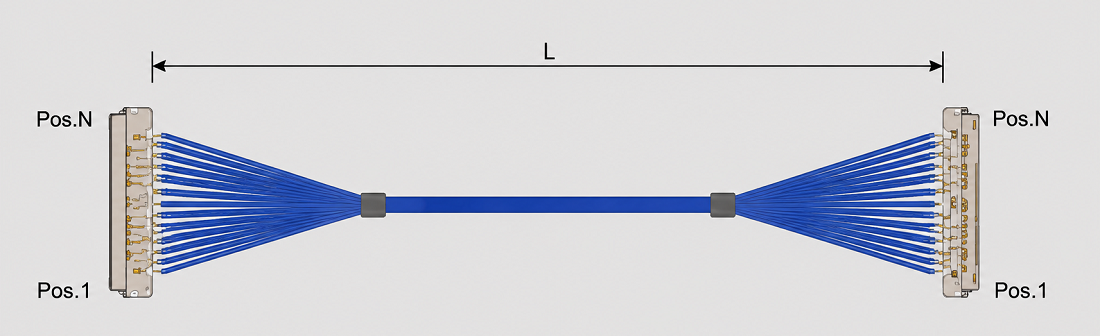

二、I-PEX 82993-100B-01-D：50PIN双端极细同轴线束方案

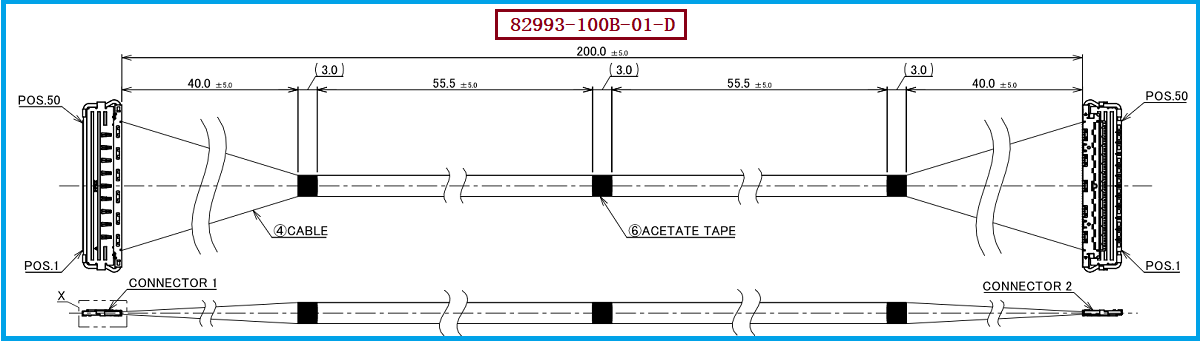

I-PEX 82993-100B-01-D属于CABLINE-CA II 50Pin Micro-Coaxial 40AWG、L=200mm、1-1双端连接的极细同轴线束方案，线位定义为1：50。线材端配套连接器型号为20680-050T-01，适合需要两端进行高密度连接的设备内部布线。对于工程师而言，这类50PIN双端线束可以减少内部连接环节，并在有限空间内完成多通道信号传输；对于采购人员而言，则需要重点确认Pin数、线径、长度、端部连接器、线位定义以及整体尺寸是否与原设计保持一致。
高速信号线束并不是“越细越好”，真正重要的是在小型化基础上保持合理的电气性能和制造一致性。CABLINE-CA II支持AWG40极细同轴线，AWG40条件下额定电流为0.3A/contact、最多50个触点；连接器采用ZenShield®全屏蔽和多点接地结构，并配备机械锁扣，有助于降低高速信号环境中的干扰风险以及连接松脱风险。其高速传输参考条件可达到32Gbps/lane PAM4，但实际应用性能仍需要结合具体线材、长度、阻抗及系统设计进行验证。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于工程师来说，选择高端笔记本内部极细同轴线束时，不能只看连接器外形是否相同，还需要核对Pin数量、线位定义、线径、线束长度、两端连接方式以及高速信号传输要求。以82993-100B-01-D为例，其核心规格为50Pin、40AWG、200mm、1-1双端连接和1：50线位定义，配套线材端连接器为20680-050T-01。如果进行国产替代，应尽量按照原有接口位置、线序、连接器匹配关系和线束结构进行开发，同时根据实际项目对阻抗、插损、串扰及EMI性能进行样品测试。
对于采购人员而言，兼容替代的价值不仅体现在供应渠道增加，更重要的是在保持装配兼容和性能满足的前提下，提高供应链灵活性。我们公司可提供：I-PEX 82993-100B-01-D兼容替代线束方案，可围绕50Pin、40AWG、200mm、1-1双端连接及1：50线位定义进行极细同轴线束制造，并结合客户设备的实际走线空间、连接器配合及信号要求进行方案匹配，为高端笔记本、显示模组及其他高密度电子设备提供国产化线束替代选择。

————————————————————————————————————————————————————————————————

四、总结：极细同轴线不仅是轻薄化，更是高速连接的综合方案
高端笔记本选择极细同轴线，本质上是轻薄化设计、高密度连接和高速信号传输多重需求共同作用的结果。对于工程师而言，极细同轴线能够帮助优化有限空间内的走线布局，同时兼顾高速信号连接所需的屏蔽和阻抗控制；对于采购人员而言，规格一致、连接器匹配、线序准确以及批量制造稳定性，则是评估替代线束的重要依据。
I-PEX 82993-100B-01-D作为50Pin、40AWG、200mm的双端极细同轴线束方案，配套20680-050T-01连接器，线位定义为1：50，适合高密度设备内部连接。我们公司可根据客户项目需求提供兼容替代制造方案，帮助工程开发和采购选型在满足使用要求的基础上获得更加灵活的供应选择。

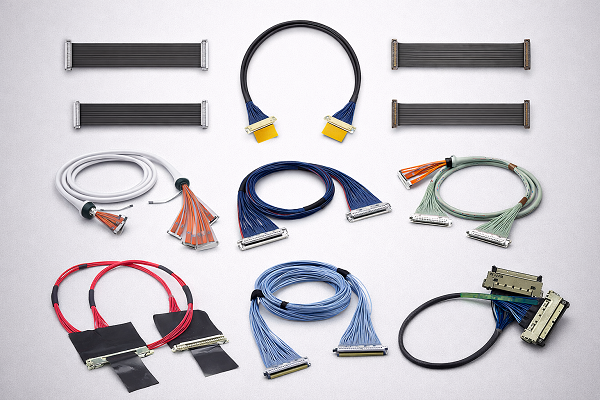

我是【BBC电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。
