I-PEX 82868-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、300mm极细同轴线束，高速连接更关注信号质量
在笔记本电脑、显示设备、数据通信设备及其他高密度电子产品中，内部连接空间越来越有限，而信号传输速率不断提升。极细同轴线束需要在较小的结构尺寸内完成多通道信号传输，因此工程选型不能只关注“线能不能接通”，还要关注高速信号经过线束后是否能够保持足够的传输质量。尤其当线束长度增加、工作频率提高时，传输损耗、阻抗连续性以及连接器端部结构都会成为影响高速信号质量的重要因素。

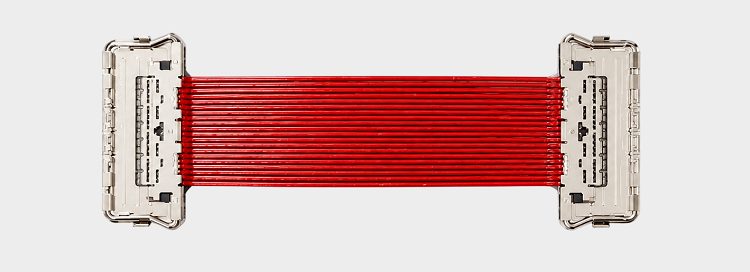

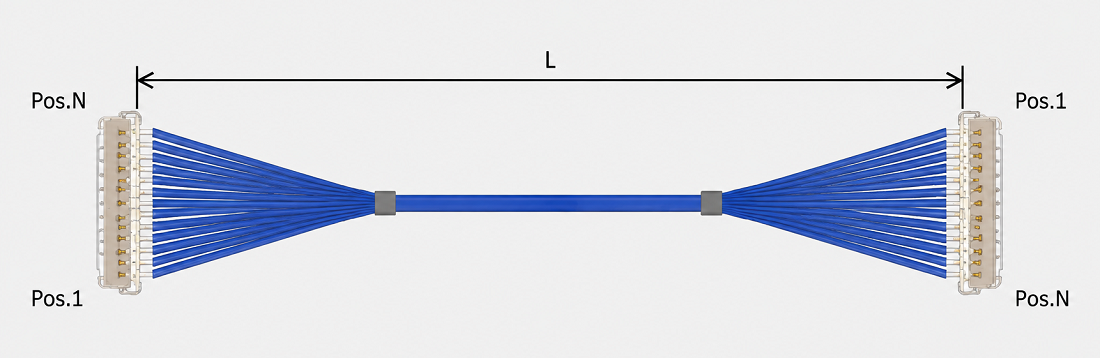

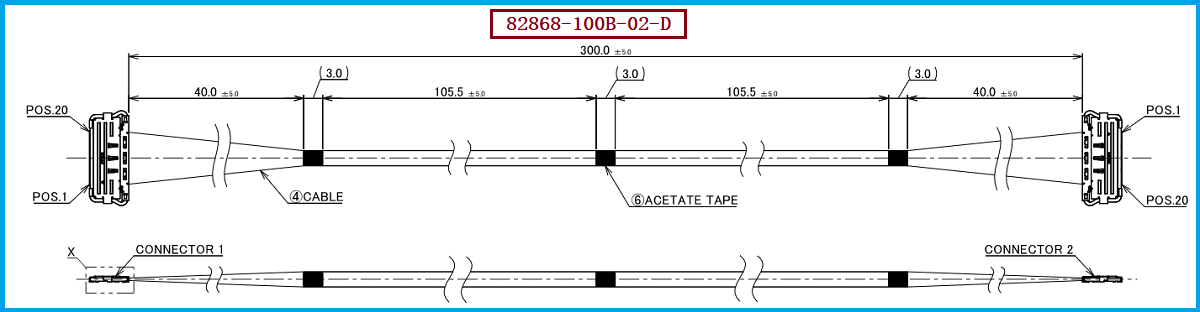

I-PEX 82868-100B-02-D是CABLINE-CA II系列20Pin、40AWG Micro-Coaxial 300mm 1-N极细同轴线束，具体线材规格为50Ω，线材端采用20680-020T-01结构，线位定义为1：20。CABLINE-CA II采用0.4mm接触间距和水平插接结构，并结合ZenShield®全屏蔽及机械锁定设计，在高密度设备内部连接中兼顾空间利用、EMI控制和连接可靠性。I-PEX当前产品页面也将82868-100B-02-D列为20Pin、40AWG、300mm的标准评估线束型号。

————————————————————————————————————————————————————————————————

二、如何理解极细同轴线束的传输损耗？
传输损耗可以理解为信号沿线束传播过程中产生的衰减。对于高速信号，通常会通过插入损耗（Insertion Loss）等指标观察互连链路对信号幅度的影响。信号从发送端经过PCB、连接器和极细同轴线束，再到达接收端，每一个传输环节都会对信号产生影响。当损耗增加到一定程度后，接收端的有效信号幅度会降低，并可能进一步影响信号裕量和系统稳定性。因此，高速极细同轴线束的设计重点不仅是实现电气导通，更需要让整个传输链路保持合理、连续的电气特性。
对于极细同轴线束而言，传输损耗与线束长度、工作频率、导体尺寸、绝缘结构、屏蔽结构、阻抗以及连接器端接等因素密切相关。一般来说，在其他条件相近时，线束越长，信号传播距离越大，累计损耗也会增加；工作频率越高，对线材和连接器结构的一致性要求也越高。对于300mm的82868-100B-02-D，工程师在进行高速项目选型时，应将线束与PCB、连接器共同作为完整互连链路进行评估，而不能只依据单一参数判断最终性能。CABLINE-CA II平台具有32 Gbps/lane的高速传输参考能力，但其公开测试条件为AWG#40、45Ω、100mm、40Pin，与82868的20Pin、50Ω、300mm规格不同，因此不能将该测试结果直接等同于82868-100B-02-D的实测传输性能。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于工程师而言，选择或替代I-PEX 82868-100B-02-D时，应优先确认20Pin、AWG#40、50Ω、300mm、20680-020T-01以及1：20线位定义等关键条件，再进一步核对连接器配对关系、Pin Assignment、出线方向、线束成型及设备内部安装空间。特别是在高速信号应用中，不能仅凭连接器外形、Pin数量或长度判断产品是否能够直接替换，还需要确认阻抗、传输损耗以及连接器端接后的整体信号表现。CABLINE-CA II本身支持20、30、40、50Pin以及多种Micro-Coaxial Cable规格，因此同系列不同型号之间也不能简单视为完全通用。
对于采购人员而言，兼容替代更需要同时考虑规格匹配、装配可靠性、批量一致性和供应稳定性。我们公司可提供：I-PEX 82868-100B-02-D兼容替代线束方案，可针对20Pin、AWG#40、50Ω、300mm以及20680-020T-01相关连接结构进行样品开发，并按照原产品的1：20线位定义进行对应设计。对于已有量产设备的替代项目，可结合客户样品、图纸和装配要求，对线长、连接器方向、出线形式、端部成型及安装尺寸进行匹配，再通过样品装配和电气性能验证确定最终替代方案，从而为研发端和采购端提供更稳妥的导入路径。

————————————————————————————————————————————————————————————————

四、从传输损耗到批量一致性，极细同轴线束制造更看重全过程控制
高速极细同轴线束的性能并不是由某一个零件单独决定，而是由线材、连接器、端接工艺和成品结构共同形成。对于I-PEX 82868-100B-02-D这样的20Pin、AWG#40、50Ω、300mm线束，在较细线径和较长线长的组合下，制造过程中需要保持线材排列、连接器端部处理、屏蔽结构以及整体成型的一致性。对于工程师来说，这关系到样品测试能否稳定复现；对于采购人员来说，则直接关系到批量产品的一致性和长期供应质量。
我们公司专注于极细同轴线束生产制造及兼容替代开发，可根据客户原有产品型号、样品或工程图纸开展规格确认、样品制作、结构匹配及批量生产。针对I-PEX 82868-100B-02-D，可围绕其20Pin、AWG#40、50Ω、300mm、20680-020T-01以及1：20线位定义进行替代方案开发，为客户提供从样品验证到批量制造的配套服务，适用于第二供应商导入、国产替代以及供应链优化等项目。

————————————————————————————————————————————————————————————————

五、总结
传输损耗是高速极细同轴线束选型中不可忽视的关键因素。随着传输频率提高，线束长度、导体结构、阻抗、连接器端接及制造一致性都会对信号质量产生影响。因此，工程师在进行高速连接设计时，应从完整互连链路出发评估线束性能；采购人员在进行兼容替代时，则需要同时关注电气规格、机械匹配和批量制造能力。I-PEX 82868-100B-02-D采用20Pin、AWG#40、50Ω、300mm极细同轴线束结构，配套20680-020T-01连接器结构，线位定义为1：20。针对该型号，我们公司可提供兼容替代线束开发及制造服务，通过规格确认、样品验证和批量生产，为高速电子设备提供稳定、可靠的极细同轴线束连接方案。
