I-PEX 82435-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、I-PEX 82435-100B-02-D：20Pin、40AWG、200mm极细同轴线束
在笔记本电脑、平板电脑、高速显示设备及其他高密度电子设备内部，连接线束需要在有限空间内同时满足小型化、高密度、高速信号传输和稳定连接等要求。I-PEX CABLINE-CA II系列采用0.4mm Pitch水平插拔结构，并具备ZenShield®全屏蔽结构及机械锁扣设计，适用于高速电子设备内部的紧凑型连接。对于工程师而言，这类连接器与极细同轴线束的组合，可以在有限的PCB及结构空间内实现更高密度的信号连接；对于采购人员而言，则需要重点关注原有料号、连接器、线材规格、长度及实际装配关系，确保替代方案能够满足项目导入要求。

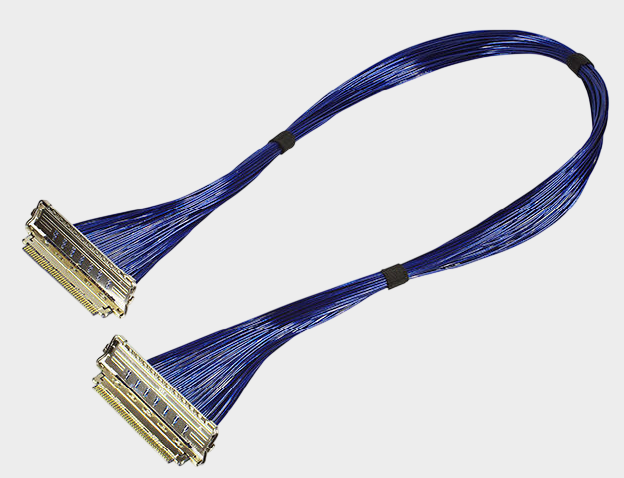

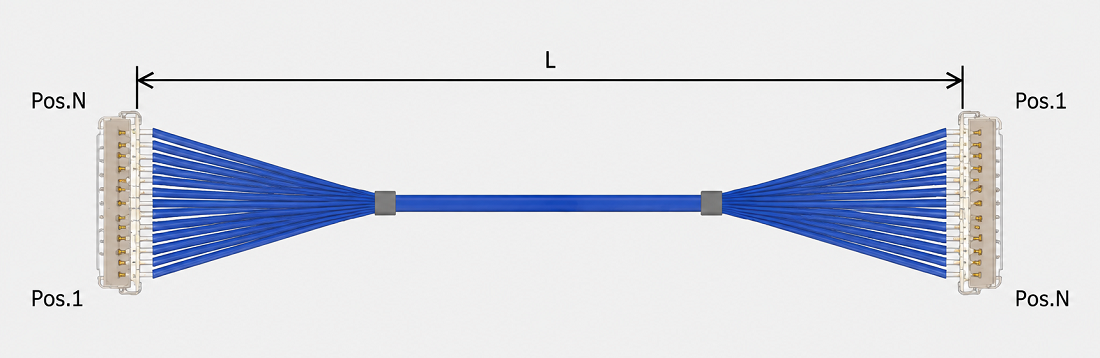

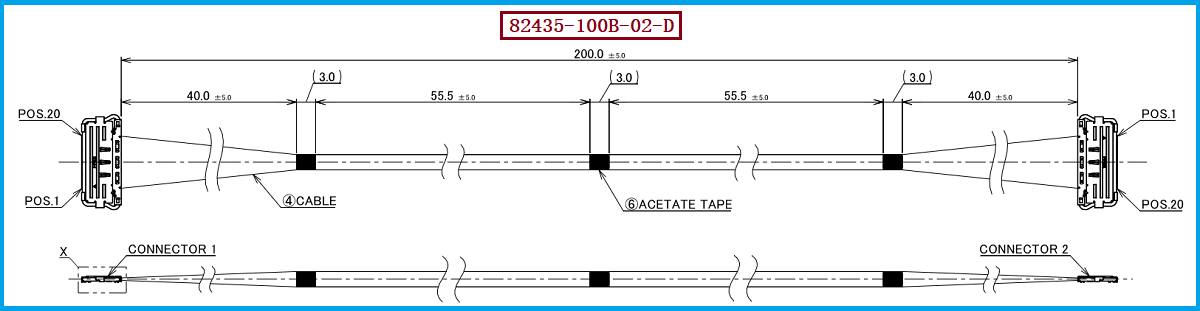

本次对应的线束型号为I-PEX 82435-100B-02-D，属于CABLINE-CA II 20Pin Micro-Coaxial 40AWG、长度200mm的1-N极细同轴线束方案。该线束线材端配套使用的连接器型号为20680-020T-01，其对应的连接器体系还涉及CABLINE-CA II Plug、Shell及Lock Bar等结构部件。对于需要进行国产化、第二供应商导入、原厂线束替代或长期供应优化的项目，规格识别应以原装样品、图纸及实际装配要求为基础。我们公司可提供：I-PEX 82435-100B-02-D兼容替代线束方案，可根据客户具体项目进行样品开发、尺寸确认及装机验证。

————————————————————————————————————————————————————————————————

二、极细同轴线能传输什么信号？高速显示与高速数据传输是重要应用方向
极细同轴线并不只是为了减小线径，其核心价值在于利用同轴结构实现较好的信号传输与屏蔽能力，特别适合设备内部空间紧凑、信号速率较高的连接场景。在实际电子产品中，极细同轴线束可用于高速显示信号、高速差分信号及高速SerDes类信号连接。CABLINE-CA II平台面向高速传输应用，官方产品信息给出的最高传输能力为32 Gbps/lane PAM4，应用方向涵盖高速显示及高速数据传输领域，例如eDP、DisplayPort、USB4、Thunderbolt等。
从工程选型角度来看，“能不能传高速信号”不能单纯由线径或连接器外形判断。实际项目还需要结合信号速率、特性阻抗、线缆结构、屏蔽设计、线长、连接器端接工艺以及整机EMC要求进行综合评估。I-PEX 82435-100B-02-D采用20Pin、40AWG Micro-Coaxial、200mm结构，因此在进行兼容替代开发时，除了需要保持连接器接口及机械尺寸关系，还应重点验证Pin位对应关系、线长、阻抗及高速信号完整性，最终以实际设备测试结果作为工程导入依据。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于采购人员来说，I-PEX 82435-100B-02-D的替代选型首先应锁定几个关键条件：20Pin结构、40AWG Micro-Coaxial线材、200mm线长，以及线材端使用的20680-020T-01连接器。对于工程师而言，还需要进一步核对原产品的Pin Assignment、线束出线方向、连接器配合状态、线束走线空间以及设备内部的弯折和固定方式。尤其是在高速信号应用中，即使连接器能够完成机械配合，也不能仅凭外观或尺寸判断替代产品已经满足要求，仍需要进行电气性能和整机装配验证。
我们公司专注于极细同轴线束的生产制造与兼容替代开发，针对I-PEX 82435-100B-02-D这类20Pin、40AWG、200mm极细同轴线束，可围绕原装样品或工程图纸进行结构、尺寸、线材、连接器及端接工艺分析，并根据客户实际设备要求进行打样验证。对于原供应商交期、采购成本、供应稳定性或第二供应商导入存在需求的项目，可将兼容替代方案作为供应链优化路径；最终规格则建议通过样品测试、装机验证及客户技术标准确认后再进入批量生产。

————————————————————————————————————————————————————————————————

四、面向工程与采购的极细同轴线束制造与替代服务
随着电子设备持续向轻薄化、高速化和高密度方向发展，设备内部连接线束需要在更小空间内承担更多高速信号传输任务。I-PEX 82435-100B-02-D采用20Pin、40AWG Micro-Coaxial结构，长度为200mm，线材端配套连接器型号为20680-020T-01，对于空间受限的高速电子设备内部连接具有较强的针对性。对于工程开发项目，重点在于连接结构、信号性能及装配可靠性；对于采购项目，重点则在于产品可制造性、供应稳定性、交期、成本以及替代供应商的持续供货能力。
我们公司以极细同轴线束生产制造为核心，可针对I-PEX 82435-100B-02-D提供兼容替代线束开发及批量制造服务，并根据客户需求对线长、Pin位、连接器配合、线材结构及端接工艺进行确认。无论是新项目开发、原有产品替代、国产化导入，还是第二供应商开发，我们都可以根据客户提供的样品、图纸或技术要求开展对应的线束方案评估，为工程团队提供更加明确的选型依据，也为采购团队提供更加灵活的供应方案。

————————————————————————————————————————————————————————————————

五、总结
I-PEX 82435-100B-02-D是一款20Pin、40AWG、200mm的CABLINE-CA II极细同轴线束方案，线材端配套连接器型号为20680-020T-01。极细同轴线可应用于高速显示、高速数据及高速差分信号连接，其实际传输能力需要结合线材、连接器、端接工艺及整机设计综合验证。对于需要进行替代采购或供应链优化的项目，建议从料号、Pin位、连接器、线材规格、长度、阻抗、屏蔽及实际装机性能多个维度进行确认。我们公司可提供I-PEX 82435-100B-02-D兼容替代线束方案，为客户提供从样品开发、兼容验证到批量制造的极细同轴线束服务。

我是【BBC电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。
