I-PEX 82989-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、Jetson摄像头模组小型化，为什么越来越需要极细同轴线束？
随着NVIDIA Jetson平台在AI视觉、智能机器人、工业视觉及边缘计算设备中的应用不断增加，摄像头模组不仅需要满足高速图像信号连接需求，同时还面临设备小型化、内部空间有限、高密度连接以及EMI控制等工程要求。摄像头模组通常需要将传感器端产生的高速信号稳定传输至主控端，在有限的结构空间内，线束的外径、连接器尺寸、布线方式以及屏蔽结构都会直接影响整机设计。
极细同轴线束采用微型同轴线材结构，在较小的线径下实现信号导体与屏蔽层的组合，可以兼顾紧凑布线与高速信号连接需求，因此非常适合摄像头模组、AI视觉设备及其他空间受限的高速电子设备。对于工程师而言，选择极细同轴线束时，除了关注线材是否足够细，还需要综合确认线材规格、连接器PIN数、Pitch、线长、端接方式、屏蔽结构以及实际装配空间，才能保证线束真正适合产品设计。

————————————————————————————————————————————————————————————————

二、I-PEX 82989-100B-01-D：20PIN、0.4mm Pitch极细同轴线束

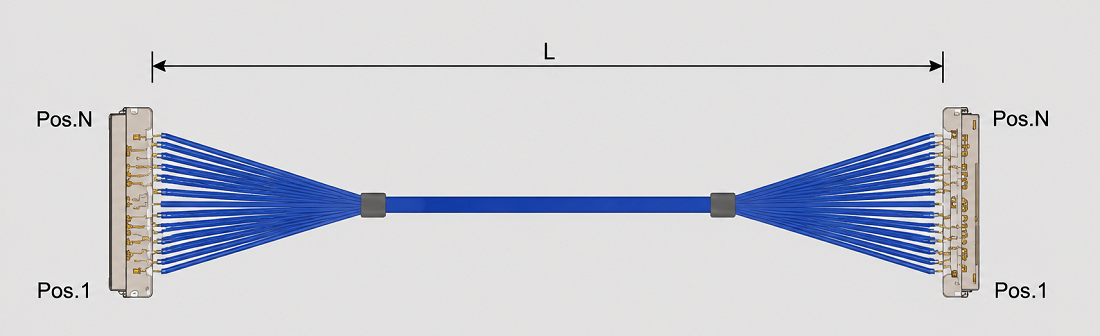

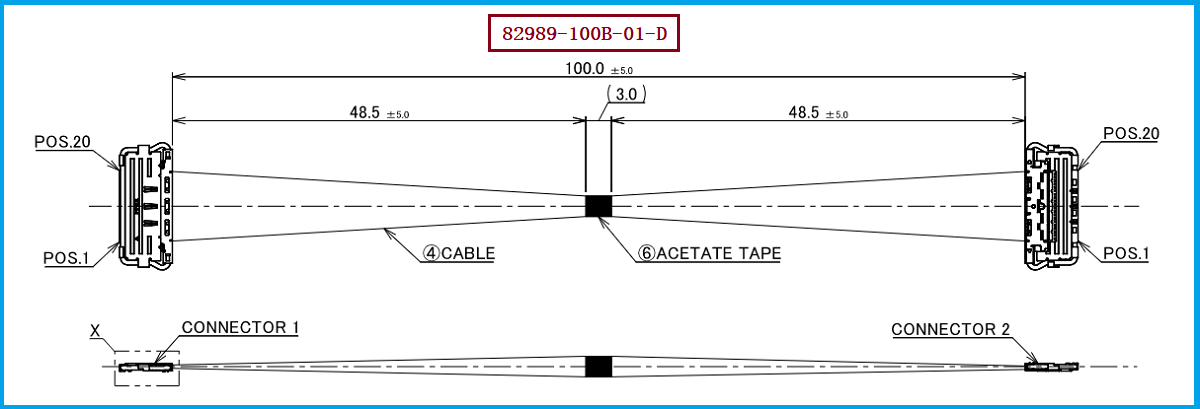

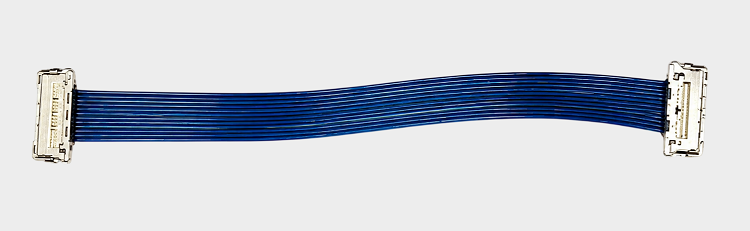

I-PEX 82989-100B-01-D是一款CABLINE-CA II 20P Harness极细同轴线束，采用双端连接结构，产品规格为20Pin Micro-Coaxial、40AWG、L=100mm、1-1，即两端均进行连接，使用20根40AWG Micro-Coaxial极细同轴线，标准线长为100mm。其线材端使用的连接器型号为20680-020T-01，对应20PIN连接方案，连接器Pitch为0.4mm。
从工程应用角度来看，20PIN + 0.4mm Pitch属于较高密度的微型连接方案，可以在有限的PCB及设备内部空间中实现多路信号连接。CABLINE-CA II连接器采用水平插拔结构，并具备机械锁扣及ZenShield®全屏蔽设计，适用于对连接空间及EMI控制有要求的电子设备。 对于需要进行原厂线束替代的客户，82989-100B-01-D、20680-020T-01、20PIN、0.4mm Pitch、40AWG、100mm、1-1是这款产品进行规格确认时的重要参数。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于需要替代I-PEX 82989-100B-01-D的项目，工程师在进行选型时，不建议只根据“20PIN、0.4mm Pitch”两个参数判断兼容性。实际替代过程中，还需要确认20680-020T-01连接器配合关系、40AWG Micro-Coaxial线材、线束长度、两端连接方式、出线方向、弯折及固定方式等细节，并结合客户设备的实际结构进行装配验证。CABLINE-CA II平台还包含20679 Plug、20680 Plug Housing、20681 Lock Bar、3204 Plug Shell以及20682 Receptacle等相关连接器部件，因此完整的连接器配合关系同样是替代设计的重要确认内容。
从采购角度来看，原厂型号替代不仅是价格替代，更重要的是规格兼容、质量稳定、批量一致性和持续供货能力。我们公司专注于极细同轴线束生产制造，可提供82989-100B-01-D兼容替代线束方案，可根据原产品规格进行线材、连接器及端接结构匹配，并结合客户设备实际需求提供样品打样、规格确认和批量生产服务。对于工程研发项目，可以先进行样品装配及性能验证；对于已经量产或需要第二供应商的项目，则可以进一步评估兼容替代方案的长期供货可行性。

————————————————————————————————————————————————————————————————

四、面向AI视觉设备的极细同轴线束定制与替代
对于NVIDIA Jetson摄像头模组以及其他AI视觉设备，极细同轴线束不仅承担电气连接作用，还需要适应设备内部紧凑的结构布局。因此，线束设计需要同时考虑高速信号传输、空间占用、连接器高度、EMI屏蔽、弯折及固定可靠性。CABLINE-CA II平台面向Micro-Coaxial等微型线缆应用，并提供20PIN至50PIN等不同连接规格，可满足不同高密度连接设计需求。 需要特别说明的是，CABLINE-CA II的高速传输能力属于连接器系列层面的技术能力，82989-100B-01-D在具体设备中的实际高速性能，还需要结合线材、连接器、PCB及系统SI设计进行验证。
作为极细同轴线束生产制造企业，我们可围绕客户的原厂型号及设备结构提供兼容替代、样品开发和定制化生产。针对I-PEX 82989-100B-01-D，可按照20PIN、0.4mm Pitch、40AWG Micro-Coaxial、100mm、1-1等关键规格进行产品匹配，为采用同类I-PEX线束的AI视觉、摄像头模组及其他精密电子设备提供国产兼容替代选择。

————————————————————————————————————————————————————————————————

五、总结
在AI视觉设备不断向高速化、小型化和高集成度发展的背景下，极细同轴线束正在成为摄像头模组及精密电子设备内部高速连接的重要解决方案。I-PEX 82989-100B-01-D采用20PIN、0.4mm Pitch连接方案，配套20680-020T-01线材端连接器，使用40AWG Micro-Coaxial线材，100mm长度，1-1双端连接，适用于对连接密度和内部空间有要求的应用。我们公司可提供82989-100B-01-D兼容替代线束方案，面向工程师提供规格匹配、样品验证及定制开发支持，面向采购人员提供稳定的极细同轴线束供应及国产替代选择，帮助客户降低对单一原厂供应来源的依赖，并为AI视觉、摄像头模组及精密电子设备提供可靠的极细同轴线束解决方案。
