I-PEX 82651-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、产品介绍：针对高速传输需求打造的极细同轴线束替代方案
随着AI设备、高性能计算、工业视觉、智能终端及高分辨率显示设备不断向轻薄化、高速化方向发展，设备内部连接对线束的要求越来越高。传统FPC方案在高速信号传输、抗干扰能力以及长距离连接方面逐渐面临挑战，而采用Micro-Coaxial（极细同轴）结构的线束方案，凭借稳定的阻抗控制、优秀的屏蔽性能以及较低的信号损耗，成为高速内部连接的重要选择。

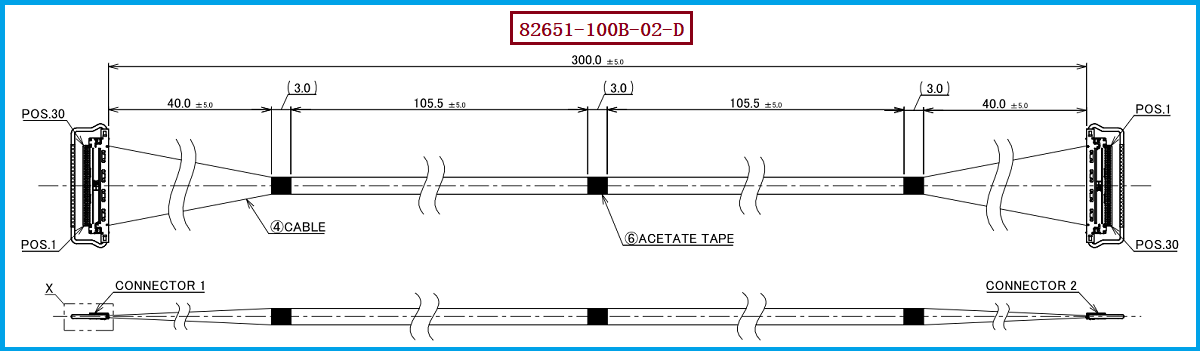

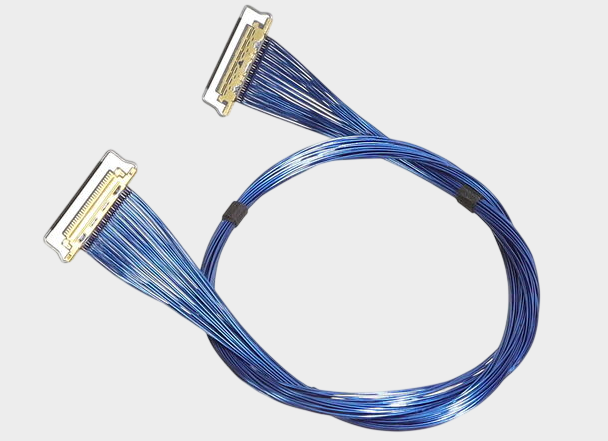

针对市场应用需求，我司可生产制造与 I-PEX CABLINE®-CA系列极细同轴线束兼容替代的产品方案。本次推荐型号为 I-PEX 82651-100B-02-D极细同轴线束兼容替代方案，该产品采用极细同轴线材结构，配套线材端连接器型号为 20634-130T-02，连接器规格为 30PIN、0.4mm间距（Pitch），适用于空间受限、高速信号传输以及高可靠连接应用场景。
该方案可满足工程师在产品设计阶段对于高速信号完整性、小型化布局以及供应链替代保障方面的综合需求，适用于显示模组、高速摄像设备、工业视觉系统、AI设备及其他高性能电子设备内部连接应用。

————————————————————————————————————————————————————————————————
二、工程解析：为什么极细同轴线束不能应用于大功率设备？
很多工程师在进行线束选型时，会关注极细同轴线束是否能够同时满足高速传输和大电流供电需求。实际上，极细同轴线束的核心优势是高速信号传输，而不是大功率电能传输。
由于极细同轴线束采用Micro-Coaxial结构，其导体通常采用较小线径设计，例如AWG36、AWG38、AWG40、AWG42、AWG44等规格。线径越细，线束整体体积越小，柔韧性越高，更适合高密度电子设备内部布线，但同时也意味着其允许通过的持续电流能力有限。例如，CABLINE®-CA系列不同线径对应的额定电流能力存在差异，AWG40规格通常约为0.3A/contact，AWG44规格约为0.1A/contact，其设计重点是高速差分信号传输，而非大功率供电。
如果将极细同轴线束应用于大功率设备，长期通过较大电流可能导致导体发热增加、温升升高，同时可能影响绝缘材料可靠性、连接器接触稳定性以及整体使用寿命。此外，高功率场景通常需要更粗线径、更低阻抗以及更强散热能力的电源线束方案。因此，极细同轴线束更适合USB4、Thunderbolt、DisplayPort、eDP、MIPI等高速数据传输应用，而不适合作为大功率电源连接方案。
从工程选型角度来看，应根据设备实际需求区分“高速信号连接”和“大功率供电连接”。合理应用极细同轴线束，才能充分发挥其小型化、高速率、低干扰、高可靠性的优势。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议：帮助客户优化供应链方案
针对使用I-PEX CABLINE®-CA系列连接方案的客户，在进行线束选型时，需要重点确认连接器规格、PIN数量、Pitch间距、线材规格、长度以及端部结构是否匹配。对于原设计采用 I-PEX 82651-100B-02-D 的产品方案，我司可提供：I-PEX 82651-100B-02-D兼容替代线束方案，帮助客户实现产品替代、供应链优化以及国产化配套需求。
该替代方案保持关键接口特性一致，采用配套连接器型号 20634-130T-02，连接器端规格为 30PIN / 0.4mm Pitch，可满足原应用环境中的高密度连接需求。工程导入过程中，建议重点确认以下参数匹配情况：连接器插合结构、PIN定义、线束长度、线材规格、信号排列方式以及设备内部空间安装条件。
对于研发工程师而言，在新产品设计阶段，可优先根据高速信号需求选择Micro-Coaxial线束方案，并结合传输速率、EMI要求以及机械空间进行优化；对于采购人员而言，选择具备自主生产制造能力的极细同轴线束供应商，可降低单一品牌依赖，提高供应链稳定性。

————————————————————————————————————————————————————————————————

四、专业制造能力：提供高速、小型化、高可靠极细同轴线束产品
极细同轴线束不仅需要满足连接器尺寸要求，更需要在线材加工、端子压接、屏蔽处理、信号一致性控制以及可靠性测试等多个环节具备成熟制造能力。我司专注于极细同轴线束研发与生产制造，可根据客户产品需求提供不同PIN数、不同长度、不同线材规格以及不同连接器组合的定制化替代方案。
围绕 I-PEX 82651-100B-02-D 类高速极细同轴线束应用，我司可提供兼容替代产品，帮助客户应用于高速显示、高速摄像、工业设备、AI终端以及智能硬件等领域。通过专业制造能力和工程支持能力，为客户提供稳定可靠的高速内部连接解决方案。

————————————————————————————————————————————————————————————————

五、总结：高速设备内部连接的可靠选择
随着电子设备不断向高速化、轻薄化和智能化发展，极细同轴线束凭借低损耗、高屏蔽、高密度以及优异的信号完整性，已经成为高端电子设备内部连接的重要方案。但由于其线径结构特点，极细同轴线束定位于高速信号传输，并不适用于大功率供电应用。针对 I-PEX 82651-100B-02-D极细同轴线束应用需求，我司可提供兼容替代线束解决方案，配套 20634-130T-02连接器（30PIN，0.4mm Pitch），帮助客户实现稳定替代、灵活选型以及供应链优化，为高速、小型化电子设备提供可靠连接保障。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理18013280527（微信同号）。
