I-PEX 81423-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、30Pin极细同轴线束，满足高密度高速连接需求

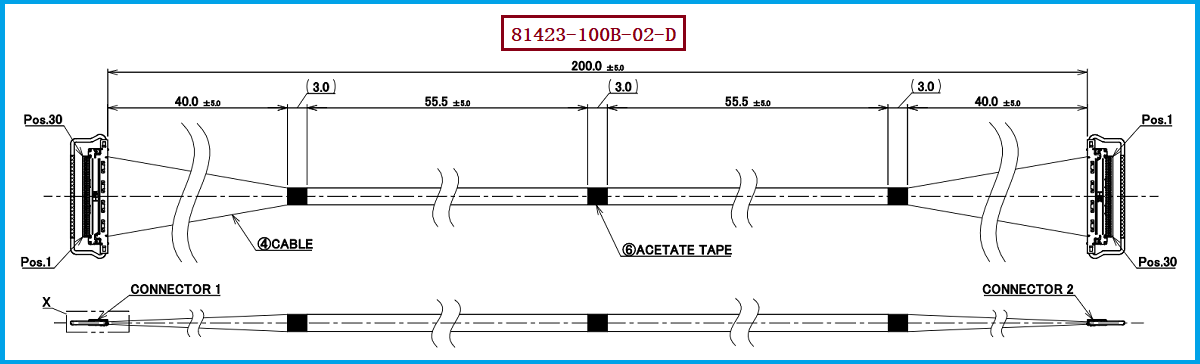

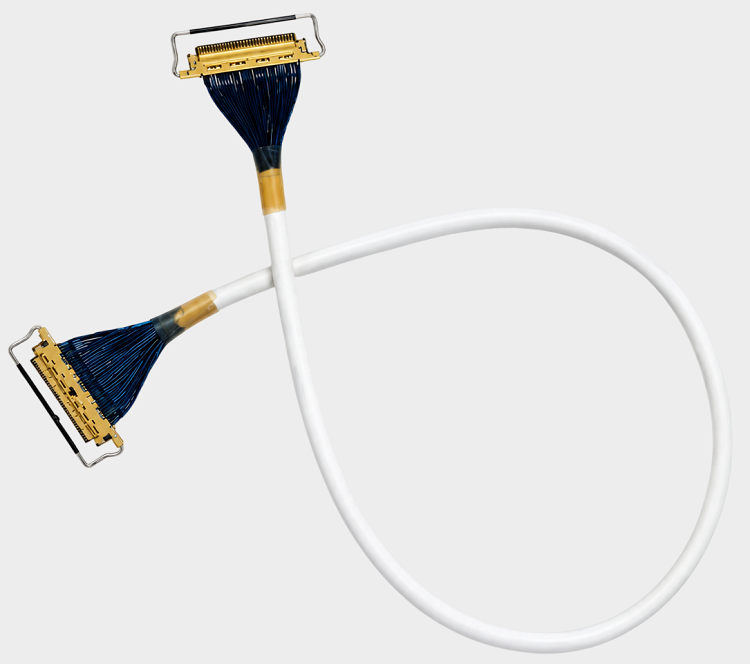

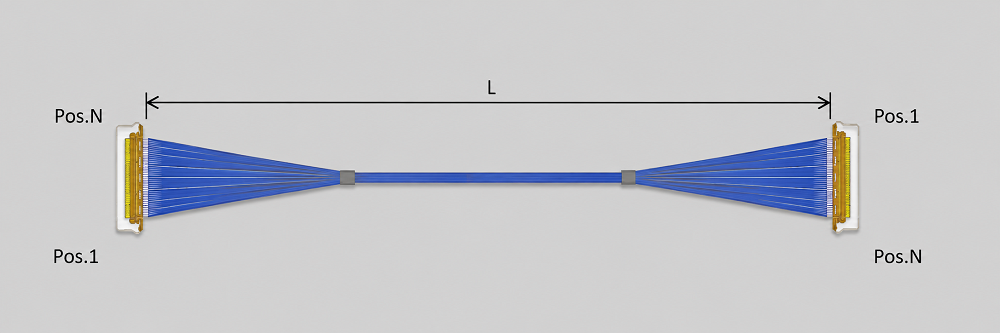

随着电子设备不断向小型化、高速化方向发展，设备内部的高速信号连接对线束的尺寸、连接密度以及信号传输能力提出了更高要求。I-PEX 81423-100B-02-D是一款CABLINE-CA系列30Pin极细同轴线束，采用40AWG Micro-Coaxial Cable，标准线束长度为200mm，连接形式为1-N，线材端配套使用的连接器型号为20634-130T-02，本次产品的线位定义为1：30。配套连接器采用0.4mm超细间距、水平对插结构，并结合机械锁扣设计，适合空间受限、高密度内部连接应用。
对于工程师而言，81423-100B-02-D的30Pin、40AWG、200mm以及1：30线位定义，是进行产品设计和替代选型时需要重点确认的参数；对于采购人员而言，产品型号、连接器型号、线材规格、长度及线位定义，则可以作为供应商技术确认、样品询价和兼容替代的重要依据。对于需要在有限空间内完成多通道高速信号连接的设备，采用极细同轴线束能够帮助优化内部布线空间，同时满足高密度连接需求。

————————————————————————————————————————————————————————————————

二、极细同轴线是否支持USB 3.1 Gen 2传输？
对于USB 3.1 Gen 2这类10Gbps级高速数据传输应用，极细同轴线可以作为设备内部高速信号连接方案。CABLINE-CA系列面向高速差分信号连接，覆盖USB 3.2 Gen2等高速接口应用，同时具有高密度、小型化的连接结构，因此能够满足部分USB高速传输设备对于内部线束尺寸和连接密度的要求。
需要注意的是，极细同轴线能够应用于USB 3.1 Gen 2，并不意味着任意一款线束在任何设备中都可以直接达到理想传输效果。实际应用还需要结合线材规格、线束长度、阻抗、连接器、Pin Assignment、PCB布局以及整机信号完整性进行综合验证。因此，对于I-PEX 81423-100B-02-D，如果工程师计划将其应用于USB 3.1 Gen 2设备，建议在产品开发阶段进行实际装配和高速通信测试，以确认最终系统的传输稳定性。

————————————————————————————————————————————————————————————————

三、工程师与采购人员如何进行选型与验证？
对于工程师而言，在进行USB 3.1 Gen 2高速传输设计时，应首先确认设备端的接口定义，再核对81423-100B-02-D的30Pin、40AWG、200mm、1-N规格，以及20634-130T-02连接器和1：30线位定义是否与设备端设计匹配。同时，还需要结合实际布线路径、连接器安装方向和高速信号走线进行综合考虑。CABLINE-CA连接器采用机械锁扣结构，并结合屏蔽及多点接地设计，可以为高速信号连接提供相应的结构基础。
对于采购人员而言，进行兼容替代时不能只通过“Pin数量一致”或“连接器能够插合”来判断产品是否完全兼容，更应要求供应商对产品型号、连接器型号、线材规格、线束长度和线位定义进行完整确认。对于USB 3.1 Gen 2等高速应用，还建议在批量导入前完成样品装配及实际通信测试，从而降低替代产品进入量产后出现连接或信号问题的风险。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议
如果客户原设备采用I-PEX 81423-100B-02-D，建议以30Pin、40AWG、200mm、1-N、20634-130T-02以及1：30线位定义作为基础规格进行兼容确认，再结合实际USB 3.1 Gen 2应用需求，对线材结构、信号传输性能、连接稳定性以及设备内部布线条件进行进一步验证。对于工程师而言，应重点确认接口定义和实际信号性能；对于采购人员而言，则应重点确认产品规格一致性、供应能力以及替代产品的样品验证结果。
我们公司专注于极细同轴线束生产制造，可提供I-PEX 81423-100B-02-D兼容替代线束方案，可根据客户实际产品的Pin数量、线位定义、线材规格、线束长度、连接器型号及应用需求进行产品开发与生产制造。无论是原厂替代、国产替代、第二供应商开发，还是批量采购需求，我们都可以围绕客户实际产品规格提供相应的极细同轴线束配套方案。

————————————————————————————————————————————————————————————————

五、总结
I-PEX 81423-100B-02-D是一款30Pin、40AWG、200mm、1-N的极细同轴线束，线材端使用的连接器型号为20634-130T-02，线位定义为1：30，适合高密度、小型化的内部信号连接应用。针对USB 3.1 Gen 2这类10Gbps级高速传输场景，极细同轴线可以作为内部高速信号连接方案，但实际应用仍需要结合线材、连接器、PCB及整机系统进行验证。我们公司可提供I-PEX 81423-100B-02-D兼容替代线束方案，为工程师和采购人员提供从样品验证到批量生产的极细同轴线束供应支持。

我是【BBC电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。
