I-PEX 82650-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、30Pin高密度极细同轴线束，满足紧凑型设备连接需求

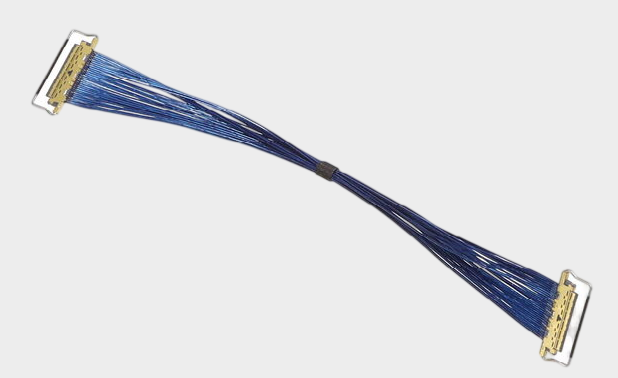

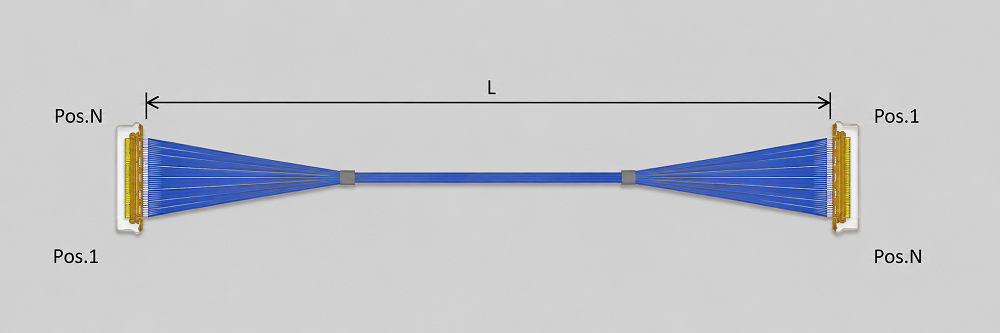

随着机器人、工业视觉、AI设备以及高性能电子产品不断向小型化、高速化发展，设备内部的布线空间越来越有限。对于工程师而言，线束不仅要满足信号传输要求，还需要兼顾连接器尺寸、布线路径、安装空间以及连接可靠性；对于采购人员而言，则更加关注产品规格、供应稳定性以及是否具备成熟的兼容替代方案。本文介绍的产品为I-PEX 82650-100B-02-D极细同轴线束，采用30Pin、AWG40极细同轴线、100mm长度、1-N结构，线材端使用的连接器型号为20634-130T-02。CABLINE-CA系列采用0.4mm接触间距和水平对插结构，并支持Micro-Coaxial极细同轴线，适合空间紧凑、高密度信号连接等应用场景。

————————————————————————————————————————————————————————————————
二、82650-100B-02-D的工程选型与应用价值

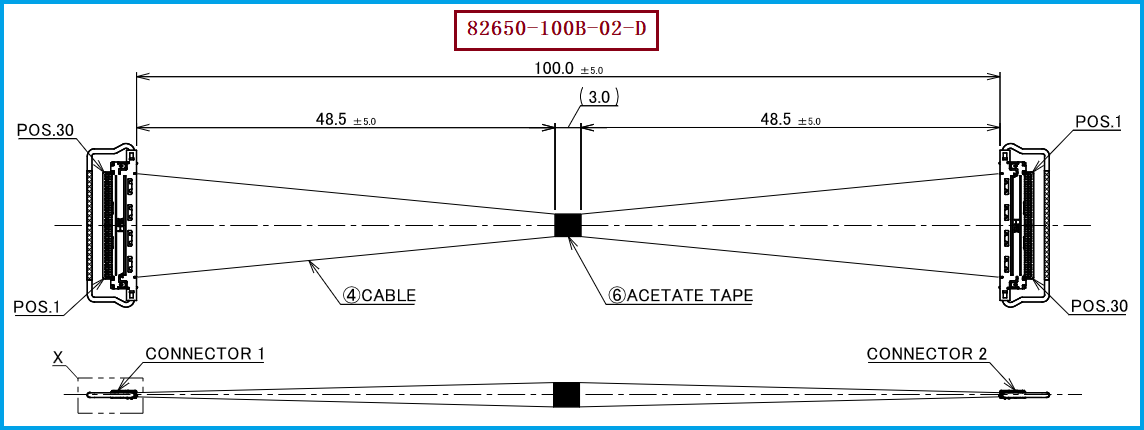

从工程选型角度来看，82650-100B-02-D的核心规格为30Pin、AWG40、100mm和1-N，这些参数也是进行产品识别和兼容替代时需要重点确认的内容。配套的20634-130T-02属于CABLINE-CA 30Pin Plug Housing，连接器采用0.4mm Pitch、水平对插及Mechanical Lock机械锁扣设计，同时具备屏蔽和多点接地结构，有利于高密度、高速信号连接。 对于工程师而言，在进行设备内部线束设计时，需要同时确认Pin数量、线材规格、线束长度、Pin Assignment、连接器型号以及实际布线路径；对于采购人员而言，则建议以这些关键参数作为供应商技术确认和替代产品对比的基础，而不能仅通过产品外观或Pin数量判断是否兼容。

————————————————————————————————————————————————————————————————

三、极细同轴线是否适合机器人关节内布线？
极细同轴线可以用于部分机器人关节内部的信号布线，但具体是否适合，需要结合实际运动工况进行验证。与普通电子设备的静态布线不同，机器人关节可能存在持续弯曲、扭转、振动和重复运动，因此工程师除了关注极细同轴线体积小、布线灵活以及高密度连接等特点，还需要确认动态弯折、最小弯曲半径、运动频率以及线束固定方式。CABLINE-CA连接器采用Mechanical Lock机械锁扣结构，能够降低半插和连接器松脱带来的风险，同时采用屏蔽及多点接地设计，有利于高速信号环境下的连接稳定性和抗干扰性能。 因此，对于机器人关节内部存在空间狭小、高密度信号以及高速数据传输需求的场景，极细同轴线具有一定应用优势；但如果属于长期、高频率、大行程的动态运动环境，则建议在导入前针对线束进行弯折、扭转、振动及长期运行验证。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议
如果客户原设备采用I-PEX 82650-100B-02-D，建议以30Pin、AWG40、100mm、1-N、20634-130T-02作为兼容替代的核心规格，并进一步确认连接器尺寸、Pin Assignment以及实际电气和机械性能。对于机器人、工业视觉和高速设备，还应结合实际使用环境验证线束的动态可靠性和信号传输稳定性。我们公司专注于极细同轴线束生产制造，可提供I-PEX 82650-100B-02-D兼容替代线束方案，可根据客户产品的实际规格和应用需求进行样品验证与兼容替代开发，为工程师提供产品选型和验证支持，同时为采购人员提供更多供应渠道选择。

————————————————————————————————————————————————————————————————

五、总结
I-PEX 82650-100B-02-D是一款30Pin、AWG40、100mm的高密度极细同轴线束，线材端配套连接器为20634-130T-02，适合空间受限、高密度信号连接等应用。对于机器人关节内布线，极细同轴线能够发挥小型化和布线灵活的优势，但动态应用必须经过针对性的可靠性验证。对于需要进行国产替代、供应链优化或第二供应商开发的客户，我们公司可提供I-PEX 82650-100B-02-D兼容替代线束方案，帮助客户实现从样品验证到批量生产的产品导入。

我是【BBC电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。
