I-PEX 82662-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、产品介绍：30Pin极细同轴线束，兼顾高密度与小型化
随着工业相机、机器视觉及高速影像设备向高分辨率、高帧率和小型化方向发展，设备内部的数据传输对线束提出了更高要求。线束不仅需要满足高速信号传输，还需要尽可能减少对内部空间的占用，同时保证连接稳定性和装配可靠性。

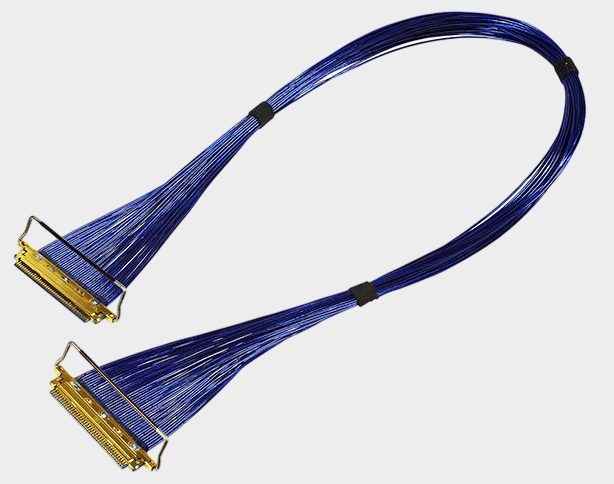

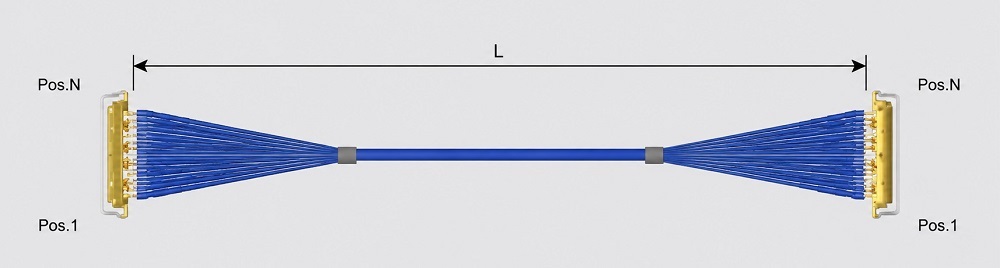

I-PEX 82662-100B-01-D是一款CABLINE-CA系列30Pin极细同轴线束，产品规格为30Pin、40AWG、100mm、1-1结构，线材端配套使用的连接器型号为20634-130T-02。对于工程师而言，30Pin高密度设计能够满足多通道信号连接需求，40AWG极细线材则有利于减少线束在设备内部的空间占用；对于采购人员而言，明确的产品料号、连接器型号、线材规格和长度，则方便进行原厂产品核对、供应商询价以及兼容替代评估。

————————————————————————————————————————————————————————————————
二、应用知识：工业相机模组为什么普遍采用极细同轴线？
工业相机需要将图像传感器采集的数据快速传输至处理单元，随着分辨率、帧率及数据量不断提升，模组内部的高速信号连接变得越来越重要。同时，工业相机内部需要集中布置图像传感器、PCB及其他电子元件，留给线束的空间通常比较有限。因此，极细同轴线能够在较小线径下实现信号传输与屏蔽结构的结合，在满足高速信号连接需求的同时，有利于降低线束对设备内部空间的占用。
对于工程师来说，极细同轴线束并不仅仅是“把线做细”，还需要关注线材结构、AWG、连接器端接、线束长度以及实际装配状态等因素。尤其是在工业相机这类高速数据应用中，线束本身属于整个信号传输链路的一部分，线材和连接器之间的匹配会直接影响产品的装配和使用。因此，在选择极细同轴线束时，需要从机械、电气和应用环境等多个方面进行综合确认。

————————————————————————————————————————————————————————————————

三、规格与选型：20634-130T-02连接器及AWG适配范围

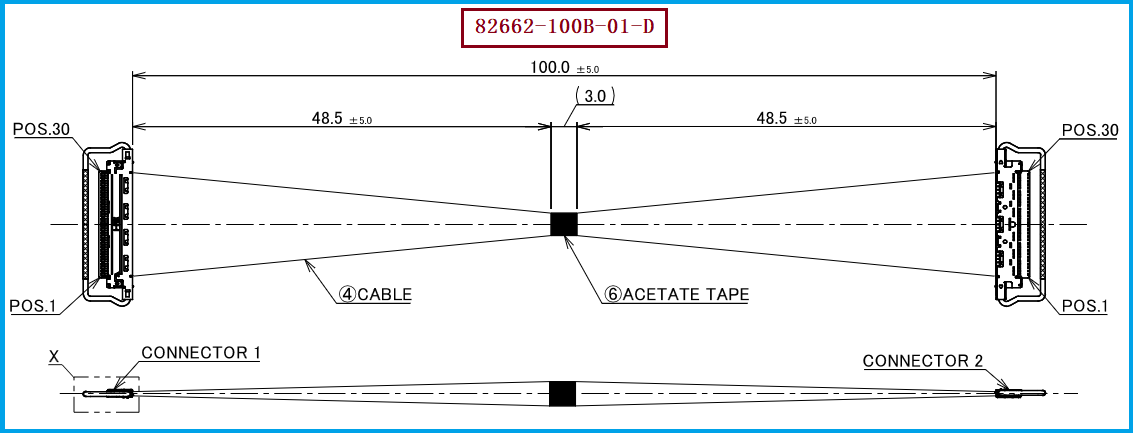

I-PEX 82662-100B-01-D采用的线材端连接器型号为20634-130T-02。根据本次提供的配套连接器产品资料，该连接器可适配的线材AWG包括AWG 40、AWG 42、AWG 34、AWG 36。其中，本型号82662-100B-01-D对应的线材规格为40AWG极细同轴线，线长为100mm，采用30Pin、1-1结构。
对于工程研发人员，在进行同型号替代或产品重新选型时，建议重点确认30Pin、40AWG、100mm、1-1结构、20634-130T-02连接器以及Pin位定义，同时结合设备内部的PCB端连接器、线束走向和安装空间进行验证。对于采购人员，则可以在上述核心规格确认后，进一步考察供应商的样品开发能力、生产一致性、质量控制及批量交付能力。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议：从样品验证到批量制造
如果客户原设计采用I-PEX 82662-100B-01-D，建议以原产品规格作为兼容替代的基础，从Pin数、AWG、线长、线束结构及连接器型号等方面逐项确认，而不是仅根据连接器外形或Pin数进行简单替换。对于工业相机等高速设备，还应结合实际设备进行样品装配和使用验证，以确认线束在机械配合、走线空间及信号传输方面满足项目要求。
我们公司可提供：I-PEX 82662-100B-01-D兼容替代线束方案。作为极细同轴线束生产制造企业，我公司可根据客户提供的原厂产品料号、连接器型号、线材AWG、线长、Pin数及相关图纸要求进行样品开发与生产制造，可服务于原厂产品替代、国产化替代、第二供应商开发及供应链优化等项目。

————————————————————————————————————————————————————————————————

五、总结
I-PEX 82662-100B-01-D以30Pin、40AWG、100mm、1-1的产品规格，配合20634-130T-02连接器，为工业相机、机器视觉及其他高速电子设备提供高密度、紧凑型的内部连接方案。对于工程师而言，准确的规格匹配和前期验证是兼容替代的重要基础；对于采购人员而言，稳定的制造能力、产品一致性和持续供应能力同样关键。我公司可围绕该型号提供兼容替代极细同轴线束，从样品开发到批量制造，为客户提供更灵活的线束供应方案。

我是【BBC电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。
