I-PEX 83059-100B-01-D 42AWG/50Ω低损耗极细同轴线束替代品

一、I-PEX 83059-100B-01-D极细同轴线束产品介绍

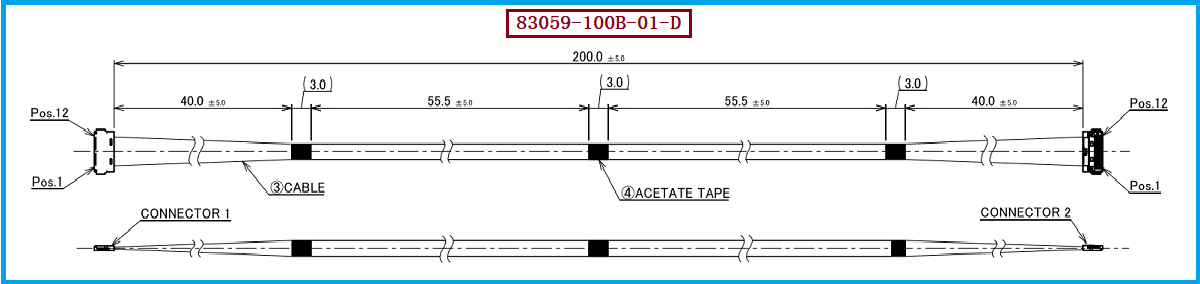

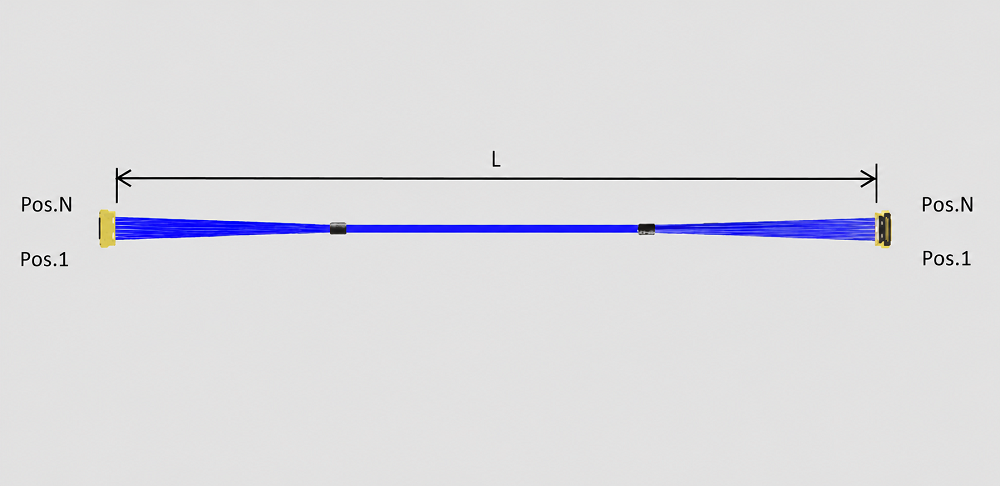

I-PEX CABLINE-UY系列是一类面向高速、小型化电子设备内部连接的极细同轴线连接方案，采用0.35mm Pitch、低高度结构，并支持AWG40/AWG42极细同轴线。I-PEX 83059-100B-01-D属于CABLINE-UY 12P Harness，采用12Pin、1-1直通连接结构，线束长度为200mm，内部使用AWG #42、50Ω Micro-Coaxial Cable，线材颜色为蓝色，两端采用对应的CABLINE-UY连接结构。其中，此款极细同轴线束线材端使用的连接器型号为20907-012E-01，产品整体长度为200mm。对于工程师而言，这类12Pin、200mm极细同轴线束能够在有限的设备内部空间中完成多通道高速信号连接；对于采购人员而言，明确产品料号、Pin数、线径、阻抗、连接器型号及线束长度，则有利于在询价、打样、规格确认及替代选型过程中减少型号混淆。根据上传资料，CABLINE-UY 12Pin 1-1结构还对应83058-100B-01-D和83060-100B-01-D两个不同长度型号，其中83059-100B-01-D对应200mm版本。

————————————————————————————————————————————————————————————————

二、为什么极细同轴线束弯折后会影响信号传输？
极细同轴线束虽然具有线径细、柔韧性好、适合狭小空间布线等特点，但在实际设备装配过程中，如果弯折半径过小、弯折角度过大，或者在线束受到持续机械应力的情况下进行反复弯折，都可能对高速信号传输产生影响。对于同轴结构而言，导体、绝缘层和屏蔽结构之间需要保持相对稳定的几何关系，当线材被过度弯折时，局部结构可能发生压缩、拉伸或变形，使特性阻抗出现局部变化，从而产生阻抗不连续；高速信号经过这些位置时，可能出现反射、插入损耗变化以及信号完整性下降等问题。对于工程师来说，因此不能只关注线束“能不能弯”，还需要结合线材结构、弯曲半径、弯折位置、信号速率和实际装配空间评估线束方案；对于采购人员而言，在选购或寻找替代产品时，也不宜仅按照Pin数和长度判断兼容性，还应确认线材规格、阻抗、连接器、线束成型方式及实际应用环境。I-PEX CABLINE-UY本身就是面向高速、小型化设备内部连接的产品系列，支持最高32Gbps/lane NRZ的参考传输速度，并支持AWG40、AWG42 Micro-Coaxial Cable，因此在实际使用中更需要关注线束结构与信号完整性的匹配。

————————————————————————————————————————————————————————————————

三、从工程选型到采购替代：重点确认产品料号、连接器与200mm长度

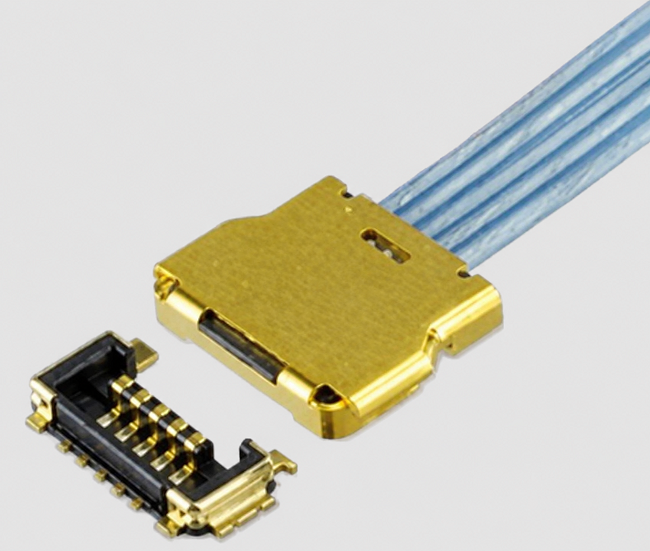

对于采用I-PEX CABLINE-UY结构的设备，在进行极细同轴线束选型、打样或国产兼容替代时，建议工程师和采购人员首先确认原线束产品料号/型号是否为I-PEX 83059-100B-01-D，再核对12Pin、1-1直通线位、AWG42、50Ω以及200mm长度等关键条件，同时确认线材端使用的连接器型号20907-012E-01。资料显示，CABLINE-UY推荐零件中12Pin Plug Cable Assembly型号为20857-012T-01，12Pin Receptacle型号为20854-012E-02，Shell A型号为3568-0121，Plug Housing型号为20907-012E-01。 在兼容替代过程中，不能只追求外观尺寸一致，还应重点确认连接器Pin数量和位置、线位定义、线材规格、特性阻抗、线束长度、连接器结构、出线方向以及设备内部的实际弯折和布线路径。如果原设备对高速信号完整性要求较高，还应进一步结合实际应用进行电气性能验证。我们公司可提供I-PEX 83059-100B-01-D兼容替代线束方案，可根据客户提供的原厂型号、连接器型号、线材规格、Pin数、长度及应用要求进行极细同轴线束生产制造，为工程师进行国产化选型、替代验证及批量导入提供对应的线束解决方案。对于采购人员而言，也可以以I-PEX 83059-100B-01-D为参考型号进行规格确认，在正式批量采购前通过样品进行尺寸、装配及电气性能验证，以提高替代方案导入的可靠性。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议
对于I-PEX 83059-100B-01-D这类12Pin、200mm极细同轴线束，选型时建议以“连接器+线材+线位+长度+信号性能+机械装配”作为整体判断依据，而不是单独以某一个参数进行替代。原型号的核心信息包括12Pin、1-1直通、AWG42、50Ω Micro-Coaxial Cable、200mm长度，以及CABLINE-UY系列对应连接结构；其中线材端使用的连接器型号为20907-012E-01。  如果设备内部存在转轴、窄缝或高密度堆叠结构，还需要特别关注线束弯曲状态，因为极细同轴线在过度弯折后可能造成局部阻抗变化，进而影响高速信号完整性。因此，替代线束除了要实现机械上的连接匹配，还应尽可能保持原线束的线材结构、阻抗特性、长度和成型方式，并通过样品装配和实际信号测试进行验证。对于需要国产替代、长期稳定供货或定制长度的客户，我们公司可围绕I-PEX 83059-100B-01-D开展兼容替代极细同轴线束的开发与生产，根据实际需求进行长度、线位及相关线束结构定制，帮助客户降低对单一原厂线束供应渠道的依赖。

————————————————————————————————————————————————————————————————

五、总结：面向高速、小型化设备的200mm极细同轴线束解决方案
I-PEX 83059-100B-01-D是一款CABLINE-UY系列12Pin、1-1直通、200mm长度的极细同轴线束，采用AWG42、50Ω Micro-Coaxial Cable，并配套相应CABLINE-UY连接结构，适合对空间、信号传输及线束柔性具有较高要求的电子设备内部连接。对于工程师而言，选型重点不仅是连接器能够正常插接，还需要关注线材规格、阻抗、线位定义、长度以及弯折后的信号完整性；对于采购人员而言，则需要准确锁定I-PEX 83059-100B-01-D产品料号/型号及20907-012E-01连接器型号，并在替代供应商导入前完成样品验证。我们公司专注于极细同轴线束的生产制造，可提供I-PEX 83059-100B-01-D兼容替代线束方案，为客户提供从规格确认、样品开发到批量生产的极细同轴线束配套服务。
