I-PEX 83060-100B-01-D 42AWG/50Ω低损耗极细同轴线束替代品

一、面向高速电子设备的极细同轴线束解决方案，满足小型化与高速传输需求
随着笔记本电脑、智能显示设备、VR/AR设备、工业视觉设备等电子产品不断向轻薄化、高集成化方向发展，设备内部对于高速信号连接线束提出了更高要求。传统排线方案在高速传输、空间布局以及抗干扰能力方面逐渐难以满足应用需求，而极细同轴线束凭借细径化、高柔韧性、优异的阻抗控制能力以及良好的信号完整性，成为高端电子设备内部高速连接的重要解决方案。
本文介绍的极细同轴线束产品型号为 I-PEX 83060-100B-01-D，属于 CABLINE®-UY 系列12Pin Micro-Coaxial Cable Harness（极细同轴线束组件）。该产品采用 AWG42极细同轴线材、50Ω阻抗设计、12Pin连接结构以及1对1线位定义方式，能够满足高速信号传输应用中对于稳定性、小型化以及可靠性的要求。
该型号极细同轴线束配套使用的线材端连接器型号为 20907-012E-01，通过精密连接结构实现极细同轴线与连接器之间的可靠连接，可广泛应用于显示模组、高速数据传输模块以及空间受限的电子设备内部连接场景。

————————————————————————————————————————————————————————————————

二、I-PEX 83060-100B-01-D极细同轴线束产品特点及技术优势
从工程应用角度来看，极细同轴线束不仅需要满足机械连接要求，更重要的是保证高速信号传输过程中的稳定性。I-PEX 83060-100B-01-D采用12芯Micro-Coaxial Cable结构，每根同轴线均具备独立屏蔽层，可以有效降低信号之间的串扰，提高高速差分信号传输质量。
该产品线位定义采用 1对1（1-1）结构，即两端Pin位保持对应关系，Connector 1端Pin与Connector 2端Pin一一对应连接。这种设计方式能够简化系统端信号匹配，方便工程师进行PCB Layout设计、信号调试以及后期维护。
在高速连接应用中，工程师通常会关注极细同轴线束为什么采用50Ω阻抗设计。极细同轴线束阻抗为什么要50Ω？ 主要原因在于高速信号传输过程中，阻抗匹配直接影响信号完整性。当传输线阻抗与系统接口阻抗不一致时，会产生信号反射，导致眼图质量下降、信号衰减增加，甚至造成设备通信异常。而50Ω作为射频、高速数字信号领域长期应用的标准阻抗值，可以在信号损耗、功率传输能力以及制造工艺之间取得较好的平衡。
对于采用AWG42极细同轴线的高速线束而言，通过精准控制导体尺寸、绝缘层厚度、屏蔽层结构以及外径尺寸，使线缆保持稳定的50Ω特性阻抗，有助于降低高速信号传输过程中的反射和干扰，提高设备运行可靠性。

————————————————————————————————————————————————————————————————

三、面向工程师与采购人员的选型和兼容与替代方案参考及建议
对于采用CABLINE-UY系列连接方案的客户，在进行极细同轴线束选型或国产替代开发时，需要重点确认连接器型号、Pin数量、线材规格、阻抗要求、线位定义以及线束长度等关键参数。
本产品 I-PEX 83060-100B-01-D 的主要匹配信息如下：

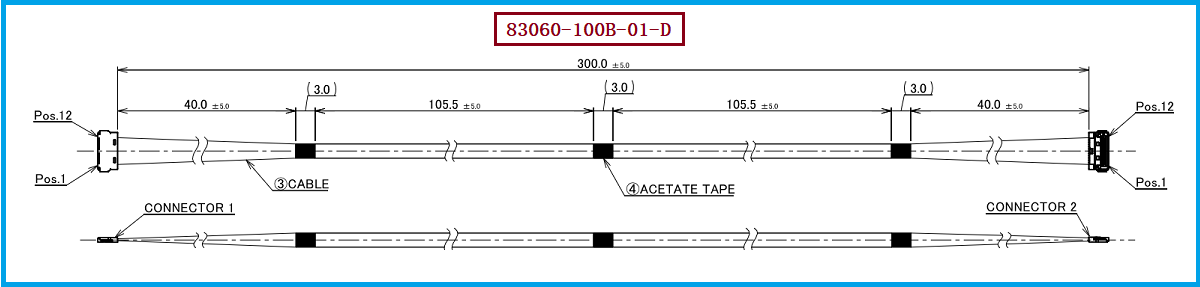

极细同轴线束型号：I-PEX 83060-100B-01-D
Pin数量：12Pin
Cable类型：Micro-Coaxial Cable
线材规格：AWG42
特性阻抗：50Ω
线位定义：1对1（1-1）
线材端连接器型号：20907-012E-01
在替代兼容开发过程中，工程师需要重点确认原产品连接器接口匹配性、安装空间尺寸、信号定义方式以及高速传输性能要求。同时，采购人员还需要关注供应链稳定性、交付周期以及批量制造能力。
针对以上应用需求，我们公司可提供 I-PEX 83060-100B-01-D 兼容替代线束方案，可根据客户设备结构及应用要求，提供对应的极细同轴线束设计与生产服务，包括连接器匹配、线材选择、线束长度定制、线位定义确认以及批量制造支持，帮助客户实现高性能、高可靠性的国产替代方案。

————————————————————————————————————————————————————————————————

四、专业极细同轴线束制造能力，为高速连接应用提供可靠支持
作为专业极细同轴线束生产制造企业，我们具备极细同轴线束加工、组装及定制开发能力，可针对不同电子设备应用场景提供稳定可靠的线束解决方案。
针对 I-PEX 83060-100B-01-D 类高速极细同轴线束产品，我们能够根据客户需求实现类似规格产品制造，包括12Pin结构、AWG42 Micro-Coaxial Cable应用、50Ω阻抗控制以及1对1线位定义方案。同时，可结合客户产品结构要求，对线束长度、出线方向、连接器配置以及屏蔽处理方式进行优化设计。
无论是消费电子产品、高速显示设备，还是工业精密设备内部连接应用，极细同轴线束都需要兼顾信号性能、机械可靠性以及长期稳定运行能力。通过专业制造工艺和严格品质控制，我们致力于为客户提供高一致性、高可靠性的高速信号连接产品。

————————————————————————————————————————————————————————————————

五、总结
I-PEX 83060-100B-01-D极细同轴线束是一款面向高速、小型化电子设备应用的12Pin Micro-Coaxial Cable Harness产品，采用AWG42极细同轴线材、50Ω阻抗控制、20907-012E-01连接器以及1对1线位定义结构，具备良好的高速信号传输能力和空间适应能力。
我们公司可提供 I-PEX 83060-100B-01-D兼容替代线束方案，支持极细同轴线束定制开发与批量生产，为客户提供从规格匹配、结构设计到制造交付的一站式高速连接解决方案，助力电子设备实现更高性能、更稳定可靠的内部信号连接。
