I-PEX 83058-100B-01-D 42AWG/50Ω低损耗极细同轴线束替代品

一、产品介绍｜面向高速显示与精密电子设备的极细同轴线束替代方案
随着笔记本电脑、平板电脑、折叠设备、VR/AR设备以及高性能显示终端不断向轻薄化、高速化方向发展，设备内部连接空间越来越有限，同时对高速信号传输稳定性的要求也越来越高。极细同轴线束（Micro Coaxial Cable Harness）凭借优异的阻抗控制能力、低信号损耗以及良好的抗串扰性能，已经成为高速显示信号和高速数据连接的重要解决方案。

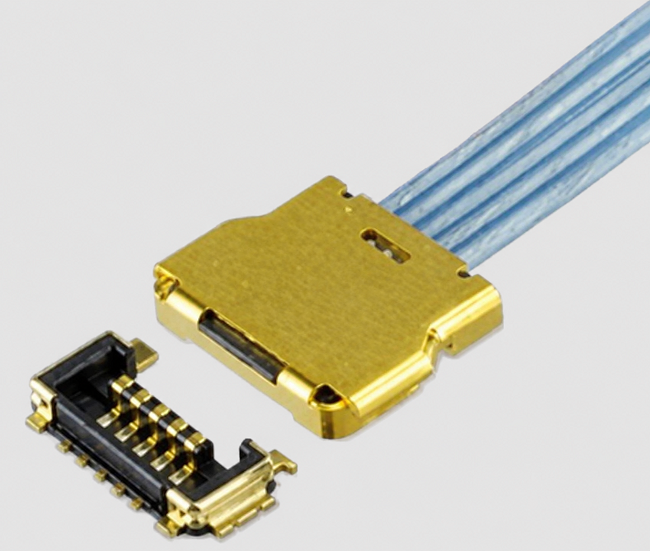

I-PEX CABLINE®-UY 系列产品，该系列极细同轴线连接器采用 0.35mm Pitch超窄间距设计，最大嵌合高度仅 0.82mm，支持最高 32Gbps/lane NRZ高速信号传输，适用于空间受限、高速数据传输应用场景。

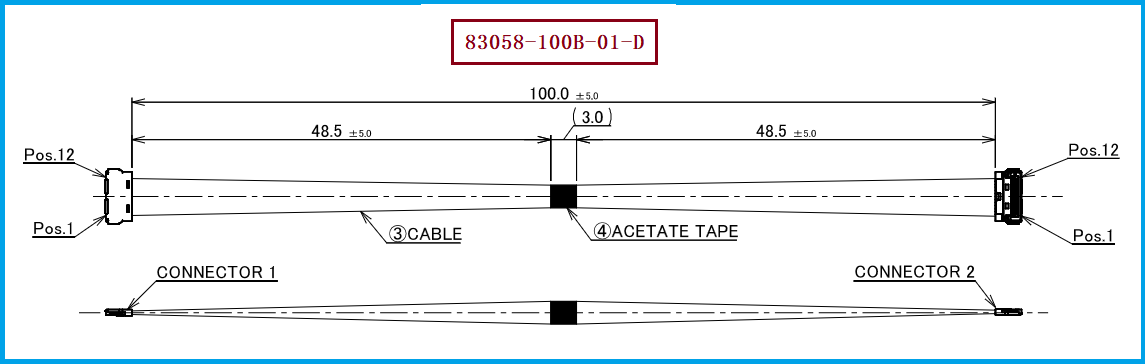

针对市场中应用于显示模组、高速主板连接以及精密电子设备内部连接的极细同轴线束需求，我司可根据客户原产品规格，提供与 I-PEX CABLINE-UY 83058-100B-01-D 兼容的极细同轴线束替代方案。该型号极细同轴线束采用 12Pin结构设计，线材端连接器型号为 20907-012E-01，支持 AWG 40、AWG 42极细同轴线规格，能够满足高密度、小空间、高速信号传输应用需求。

————————————————————————————————————————————————————————————————

二、产品特点｜I-PEX 83058-100B-01-D兼容极细同轴线束的工程优势
从工程应用角度来看，极细同轴线束不仅需要满足尺寸匹配，更需要保证高速信号传输过程中的完整性。I-PEX 83058-100B-01-D规格极细同轴线束方案采用微型同轴结构，通过精密加工控制线径、阻抗以及端接工艺，使产品能够适应显示设备和高速电子模块内部复杂布线环境。
该类线束支持 AWG 40、AWG 42 Micro-Coaxial Cable（极细同轴线），具有线径小、柔韧性高、空间占用低等特点，可有效满足笔记本屏幕转轴、折叠设备活动区域以及超薄电子产品内部走线需求。CABLINE-UY系列官方资料显示，该产品支持AWG40/AWG42极细同轴线，并支持5Pin、10Pin、12Pin规格。
在实际设备应用中，屏幕显示异常问题经常与内部连接线束有关，其中“极细同轴线束为什么会导致屏幕黑屏？”也是工程设计和售后维护中重点关注的问题。
极细同轴线束导致屏幕黑屏，主要原因通常包括：
第一，线束长期弯折或受到机械应力影响，可能造成内部同轴导体断裂，使高速显示信号无法正常传输；第二，连接器端子接触不良、插拔不到位或端子污染，会导致显示信号间歇性中断；第三，线束阻抗控制异常、屏蔽性能下降或加工一致性不足，会造成高速差分信号衰减、串扰增加，最终表现为花屏、闪屏甚至完全黑屏。
因此，对于高速显示设备而言，极细同轴线束不仅要求尺寸兼容，更需要关注线材品质、端子压接工艺、阻抗一致性以及可靠性测试。我司可提供 I-PEX 83058-100B-01-D兼容替代线束方案，通过成熟的极细同轴线束制造工艺，为客户提供稳定可靠的国产替代连接解决方案。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议｜帮助工程师快速完成线束替换设计
对于需要替换原厂极细同轴线束的项目，工程师和采购人员在选型过程中，需要重点确认连接器型号、Pin数量、线材规格、线束长度以及信号定义等关键参数。
针对 I-PEX 83058-100B-01-D 极细同轴线束替代应用，建议重点确认以下内容：
首先，需要确认连接器端规格匹配。本产品线材端采用 20907-012E-01连接器型号，替代设计时需要保证连接器结构尺寸、Pin定义以及机械安装方式一致，避免出现无法装配或信号错位问题。
其次，需要确认极细同轴线规格。本产品支持 AWG 40、AWG 42线材规格，不同AWG规格会影响线束柔软度、电流承载能力以及高速信号传输性能，因此需要根据设备应用环境进行合理选择。
再次，需要确认线束整体性能要求，包括线长、出线方向、弯折半径、阻抗要求以及高速信号完整性要求。CABLINE-UY系列产品资料显示，其连接器采用0.35mm Pitch设计，支持Vertical Right Angle结构，并适用于高速内部连接应用。
我司可根据客户提供的原始线束样品、规格书或设备应用需求，开发生产I-PEX 83058-100B-01-D兼容替代极细同轴线束方案，支持小批量样品验证及批量生产，帮助客户降低采购成本，提高供应链稳定性。

————————————————————————————————————————————————————————————————

四、应用领域与供应能力｜为高速电子设备提供可靠连接保障
I-PEX 83058-100B-01-D兼容极细同轴线束方案主要应用于高速显示及精密电子设备领域，包括超薄笔记本电脑显示连接、平板电脑内部连接、OLED显示模组、VR/AR设备、高速摄像头模块以及其他空间受限型电子产品。
对于采购人员而言，选择稳定可靠的极细同轴线束供应商，不仅需要关注单一型号替代，更需要关注供应商是否具备线材选型、连接器匹配、自动化加工、性能测试以及批量交付能力。我司专注于极细同轴线束产品研发与制造，可根据客户需求提供从样品开发到量产交付的一站式线束解决方案。
通过对 83058-100B-01-D型号极细同轴线束、20907-012E-01连接器以及AWG40/AWG42极细同轴线材规格 的精准匹配，我司能够为高速显示、高速数据传输设备提供高可靠性的兼容替代产品。

————————————————————————————————————————————————————————————————

五、总结
极细同轴线束作为现代高速电子设备内部的重要连接组件，其性能直接影响显示效果、数据传输稳定性以及整机可靠性。针对 I-PEX CABLINE-UY系列 83058-100B-01-D 极细同轴线束，我司具备对应兼容替代开发与制造能力，可提供采用 20907-012E-01连接器、支持AWG40/AWG42线材规格 的高品质替代方案。
通过专业的极细同轴线束制造工艺、严格的品质控制以及工程技术支持，我司致力于帮助客户解决屏幕黑屏、信号不稳定、原厂供应周期长等问题，为笔记本、显示模组、智能终端及高速电子设备提供可靠、高效、可持续的连接解决方案。

我是【BBC电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。
