I-PEX 82148-100B-02-D 44AWG/50Ω低损耗极细同轴线束替代品

一、内窥镜不断向微型化发展，内部连接面临更高要求
随着医疗内窥镜向微型化、高清成像和精密化方向发展，设备内部需要在有限空间内完成图像信号传输及多路电气连接。传统线缆如果外径较大、布线空间占用较多，可能增加结构设计与装配难度。极细同轴线束凭借紧凑的线缆结构和独立的屏蔽设计，为小型化成像设备的内部连接提供了可选方案，有助于工程师在有限空间内兼顾布线布局与信号传输需求。
为什么内窥镜制造商会关注极细同轴线？内窥镜通常需要将摄像模组采集的图像信号传递至后端处理电路，部分设备还受到探头尺寸、弯曲结构及内部空间的限制。极细同轴线能够通过较小的线径减少布线占用，并利用同轴屏蔽结构降低外部电磁干扰对信号的影响。不过，具体设备是否采用极细同轴线，还需要结合成像系统、信号速率、线缆长度、弯曲要求及整体电气设计进行评估，不能仅凭线径判断传输效果。

————————————————————————————————————————————————————————————————

二、32PIN、0.3mm间距连接，为高密度布线提供支持

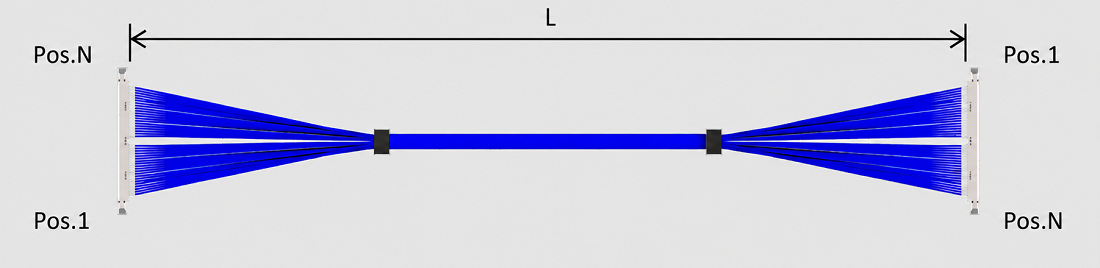

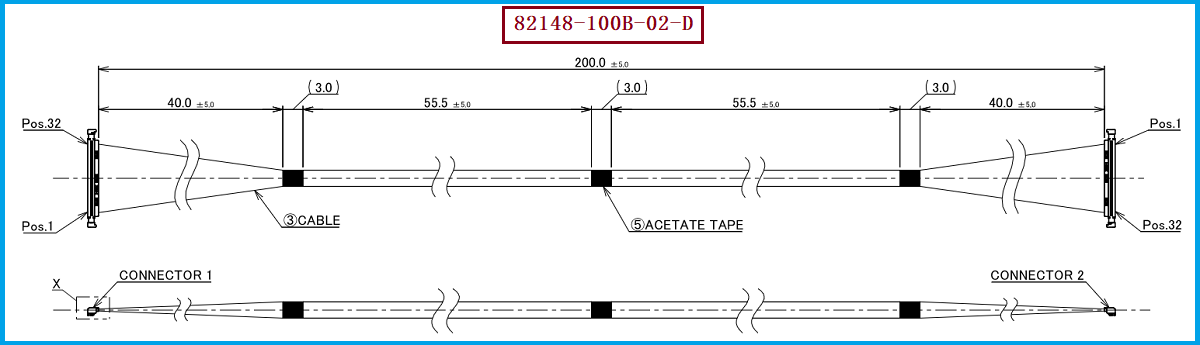

I-PEX 82148-100B-02-D 是一款 CABLINE-UA II 系列 32Pin 极细同轴线束，采用 44AWG 极细同轴线，线束长度为 200mm，连接形式为 1-N。其线材端连接器型号为 20497-032T-30，具有 32PIN、0.3mm间距的紧凑型连接结构。对于空间受限的精密电子设备，这类高密度连接设计有助于在有限区域内实现多路信号连接，为内部结构布局提供更多灵活性。
在内窥镜及其他微型成像设备的设计过程中，工程师不仅需要关注连接器尺寸，还需要考虑线束长度、信号完整性、布线路径及连接可靠性。极细同轴线的屏蔽结构有助于控制电磁干扰，但最终图像信号质量仍与线材阻抗、连接器端接、系统电路和实际工作环境有关。对于采购人员而言，除核对产品型号和规格外，也应关注供应商对细线加工、连接器端接、线位管理及成品检验的控制能力，从而降低产品导入与批量采购中的质量风险。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在评估 I-PEX 82148-100B-02-D 的兼容替代方案时，建议优先确认 CABLINE-UA II 系列连接器、32PIN与0.3mm间距、线材端连接器型号 20497-032T-30、44AWG线材规格及200mm线束长度，同时核对两端连接形式和线位对应关系。该型号采用的连接结构与线位定义需要与设备端接口相匹配，尤其是在多路成像信号连接场景中，不应仅凭连接器外观或PIN数相同就认定可以直接替换。若用于内窥镜项目，还应结合设备的空间布局、线束弯曲路径、信号要求及实际使用条件完成样品验证。
我们公司可提供：I-PEX 82148-100B-02-D 兼容替代线束方案。作为极细同轴线束生产制造商，我们可根据客户提供的图纸、样品及技术要求，对连接器配置、线长、线材规格和线位定义进行核对，并依据确认后的技术条件开展制造。对于工程师，这有助于推进接口匹配和样品测试；对于采购人员，则可为供应商评估与替代采购方案提供参考。若应用于医疗内窥镜设备，还应由客户结合整机要求确认材料适用性、弯曲寿命、电气性能及必要的验证项目，确保替代产品满足具体应用需求。

————————————————————————————————————————————————————————————————

四、以精密制造与规格验证，支持稳定的设备连接
极细同轴线束的线径较小、连接密度高，对加工精度和过程控制有一定要求。生产过程中需要关注细线处理、屏蔽结构完整性、连接器端接、线位对应及线束外观等关键环节，并根据客户要求进行导通、线位和相关电气性能检查。对于内窥镜等精密成像设备，稳定的内部连接是系统可靠运行的重要组成部分，因此线束制造不仅要符合外形尺寸要求，也需要通过与实际应用相匹配的验证，确认装配和使用条件下的适用性。
从工程设计到采购选型，合适的极细同轴线束需要同时满足空间布局、信号传输、连接器匹配和制造质量等要求。围绕 I-PEX 82148-100B-02-D，我们公司可提供极细同轴线束制造及兼容替代支持，针对 20497-032T-30、32PIN、0.3mm间距等关键规格开展技术沟通与方案评估，帮助客户更有依据地推进产品选型和样品验证。通过明确规格、规范制造和必要的测试确认，为小型化成像设备及其他高密度电子连接应用提供更具针对性的线束解决方案。

我是【BBC电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。
