I-PEX 82896-100B-02-D 44AWG/50Ω低损耗极细同轴线束替代品

一、高端笔记本越来越轻薄，内部走线面临哪些挑战？
随着高端笔记本不断向轻薄化、高性能和高集成度发展，屏幕、摄像头及其他内部组件的连接空间越来越有限。特别是在屏幕转轴区域，线束不仅需要连接主板与显示模组，还要适应有限的走线通道和反复开合带来的结构要求。如果线缆外径较大，可能增加转轴内部的布线难度，也会限制整机结构设计。极细同轴线具有线径小、结构紧凑的特点，能够帮助工程师在狭窄空间内规划高密度连接，因此成为高端笔记本显示连接及部分精密电子设备内部走线的重要选择之一。
除了空间占用，信号传输也是笔记本内部连接设计的重要考量。高分辨率显示屏及高速摄像模组需要稳定传输图像数据，线束的阻抗特性、屏蔽结构、连接器端接和布线路径都会影响系统表现。极细同轴线通过中心导体、绝缘层及外部屏蔽结构，为高速信号传输提供基础，并有助于控制电磁干扰。不过，实际性能仍取决于线材结构、线束长度、连接器和整机电路设计。对于工程师而言，选择线束不能只看线径，还要综合考虑空间布局、信号完整性和长期使用中的机械可靠性。

————————————————————————————————————————————————————————————————

二、I-PEX 82896-100B-02-D：面向高密度内部连接的极细同轴线束

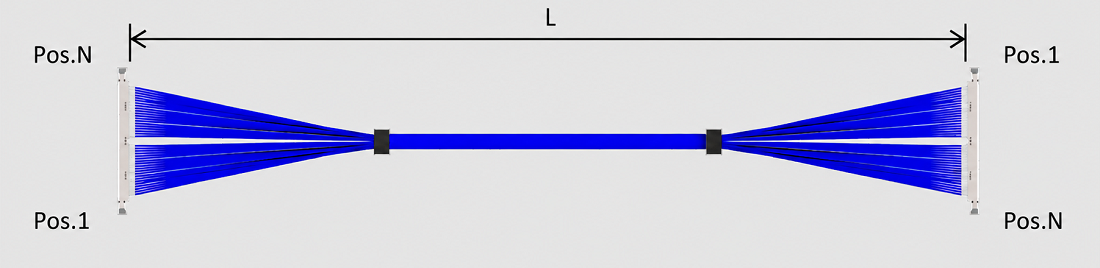

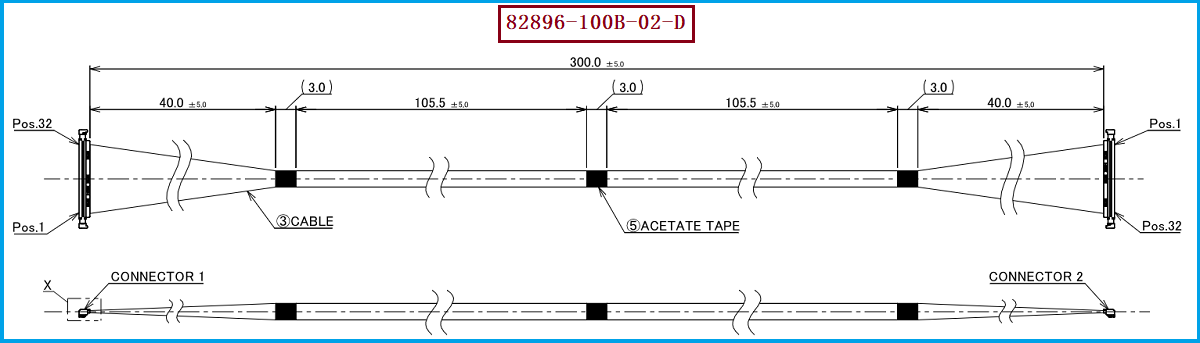

I-PEX 82896-100B-02-D 是 CABLINE-UA II 系列的32Pin极细同轴线束，采用44AWG线材，线束长度为300mm，连接形式为1-N。其线材端连接器型号为 20497-032T-30，属于32PIN、0.3mm间距的紧凑型连接结构。CABLINE-UA II系列采用小型化设计，插合高度为1.27 ± 0.1mm，连接器深度为2.9mm，有助于满足部分轻薄设备对内部连接空间的要求。对于笔记本工程师而言，这些结构参数能够为显示模组连接、转轴走线及内部布线方案评估提供参考。
在连接器选型方面，20497-032T-30可适配的极细同轴线规格包括 AWG42、AWG44和AWG46。不同线规在外径、机械特性及电气表现方面存在差异，工程师需要结合实际阻抗、信号速率、线束长度和装配空间确定适用规格。本文对应的82896-100B-02-D采用AWG44线材，不能仅因连接器支持其他线规，就直接认定整套线束可以不经验证地更换为AWG42或AWG46。采购人员在询价时，也应明确区分连接器可适配的线材范围与目标线束实际采用的规格，确保产品型号、技术要求和报价条件一致。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
针对高端笔记本的内部走线需求，选型时建议重点核对连接器系列、PIN数、间距、线材规格、线束长度、两端连接形式及线位定义。对于I-PEX 82896-100B-02-D，应确认线材端连接器型号为20497-032T-30、32PIN、0.3mm间距、AWG44线材和300mm线长，同时核对配对端接口及图纸中的线位对应关系。如果应用于笔记本屏幕转轴等活动区域，还需要评估实际布线路径、弯曲半径和开合运动条件，避免仅依据外观尺寸或连接器型号判断兼容性。
我们公司可提供：I-PEX 82896-100B-02-D 兼容替代线束方案。作为极细同轴线束生产制造商，我们可根据客户提供的原始图纸、样品及技术要求，对连接器配置、线材规格、线束长度和线位定义进行核对，并依据确认后的规格开展制造。对于工程师，可通过样品装配和相关电气测试评估接口匹配与信号表现；对于采购人员，则可在统一技术规格的基础上开展替代供应商评估和采购成本比较。实际替代仍需经过必要的尺寸、导通、线位及应用性能验证，以确保线束满足目标设备的使用要求。

————————————————————————————————————————————————————————————————

四、从精密加工到应用验证，为轻薄设备提供可靠连接支持
极细同轴线束的优势不仅在于体积小，也在于能够为高密度信号连接提供紧凑的结构方案。但线材越细、连接器间距越小，对加工精度和过程控制的要求也越高。在线束制造过程中，需要关注细线处理、连接器端接、屏蔽结构完整性、线位控制及成品尺寸，并根据客户要求进行导通、线位和相关电气性能检查。对于高端笔记本等内部空间紧凑的设备，线束还需要与整机结构相匹配，确保装配过程顺畅，并满足具体设计规定的机械和电气要求。
高端笔记本选择极细同轴线，核心原因在于它能够为有限空间内的多路信号连接提供紧凑方案，并为高速信号传输和电磁屏蔽设计提供支持。围绕 I-PEX 82896-100B-02-D，我们公司可提供极细同轴线束制造及兼容替代支持，针对 20497-032T-30、32PIN、0.3mm间距以及AWG42/AWG44/AWG46适配范围等关键参数开展技术确认。通过规范制造、规格核对与样品验证，帮助工程师推进连接设计，也为采购人员评估替代方案提供支持，为轻薄笔记本及其他精密电子设备的内部连接提供更有针对性的线束选择。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。
