I-PEX 81467-100B-02-D 44AWG/50Ω低损耗极细同轴线束替代品

一、为什么极细同轴线束需要进行耐弯折测试？
在笔记本电脑、显示设备、摄像模组及其他空间紧凑的电子设备中，极细同轴线束通常需要沿着狭窄的内部空间布线，部分位置还会受到转轴运动、装配挤压或反复弯曲的影响。即使线束在初次导通测试中表现正常，也不代表长期使用后不会出现导体疲劳、绝缘层损伤、屏蔽性能变化或端接部位松动等问题。因此，极细同轴线束耐弯折测试是评估产品机械可靠性的重要环节，有助于工程师在产品开发阶段发现潜在风险。
对于采购人员而言，线束的耐弯折性能也关系到产品使用寿命、售后风险和批次质量稳定性。测试时不能只关注线束是否断线，还应结合实际应用检查导通状态、接触稳定性、外观损伤及必要的电气性能。由于极细同轴线束内部结构精细，测试条件应尽可能贴近实际安装环境，不能单纯以弯折次数判断产品质量。

————————————————————————————————————————————————————————————————

二、极细同轴线束耐弯折测试应关注哪些关键环节？
开展耐弯折测试前，应明确线束的弯折方式、弯曲半径、运动行程、测试速度及循环次数，并根据设备内部的实际布线情况制定测试条件。测试过程中，应避免线束受到非预期的拉伸、扭转或夹压，以免影响测试结果。对于用于活动转轴或反复运动部位的极细同轴线束，可模拟实际运动轨迹进行往复弯折，并检查线材外皮、连接器端接区域和线束固定位置是否存在异常。
测试过程中可结合导通监测，观察线束是否出现瞬时断路或接触不稳定；测试结束后，再进行外观、导通及必要的电气性能复测。对于承担高速信号传输任务的线束，还应根据具体应用要求评估阻抗和信号完整性。需要注意的是，极细同轴线束耐弯折测试标准应依据产品设计、实际工况及客户验收要求确定，不同线材结构和安装方式不能直接套用同一组测试参数。

————————————————————————————————————————————————————————————————

三、I-PEX 81467-100B-02-D：40PIN极细同轴线束选型参考

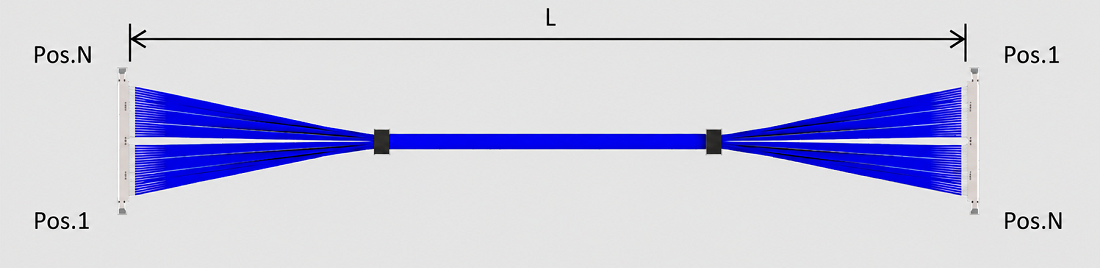

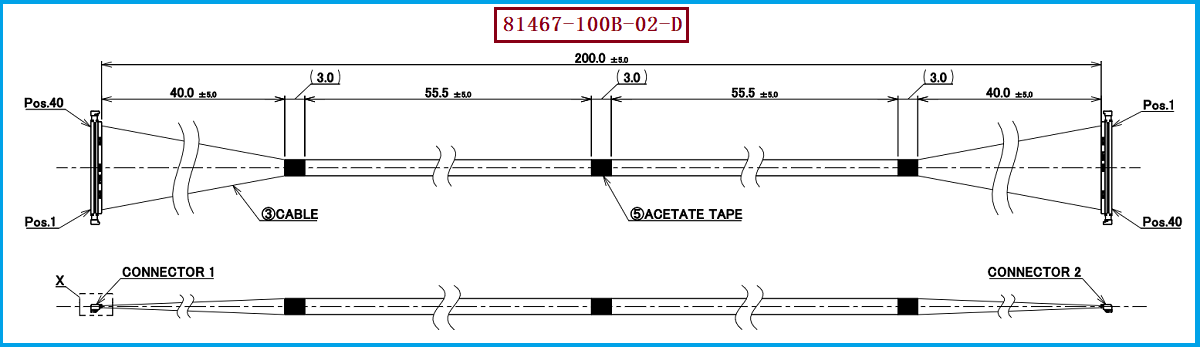

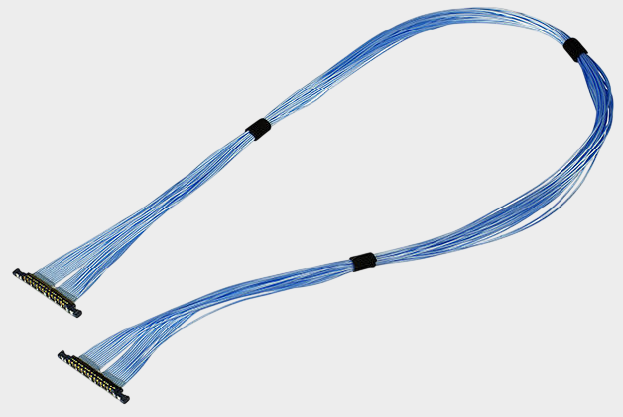

以 I-PEX 81467-100B-02-D 为例，该款极细同轴线束采用 40PIN 配置，连接器间距为 0.3mm，线束长度为 200mm，使用 AWG 44 极细同轴线，线材端连接器型号为 20497-040T-30。选型时应根据实际线材规格、连接器要求及产品图纸，确认各项参数是否匹配。
工程师在选型时，除了确认连接器型号、PIN 数、间距和线材规格，还应核对线束长度、出线方向、两端连接结构及设备内部的弯折空间，避免出现接口匹配但实际装配困难的情况。对于需要反复活动的应用，还应在询价和样品验证阶段明确弯曲半径、弯折角度、循环次数、运动速度及测试后的电气判定标准，为产品设计验证和后续采购提供清晰依据。

————————————————————————————————————————————————————————————————

四、极细同轴线束兼容替代：兼顾耐弯折性能与采购要求
在极细同轴线束兼容替代过程中，不能只根据连接器外形或PIN数判断是否能够替换，还需要综合核对线材AWG、线序、线束长度、端接结构及电气性能。对于需要反复弯折的设备，应进一步评估线束整体结构与实际运动轨迹是否匹配，并通过样品装配、耐弯折测试及必要的电气检测验证替代方案的可行性。
我们公司专注于极细同轴线束加工制造，可根据客户提供的型号、样品或工程图纸，评估连接器配置、线材规格及加工工艺的兼容替代可行性。针对 I-PEX 81467-100B-02-D，我们公司可提供兼容替代线束方案，配合客户开展样品试制、结构适配核对及相关测试验证，为工程师的产品开发和采购人员的供应商评估提供支持。

————————————————————————————————————————————————————————————————

五、从测试验证到稳定交付，提升极细同轴线束的应用可靠性
极细同轴线束的耐弯折能力，需要结合实际安装状态、弯曲半径、运动方式及测试前后的电气表现综合评估。通过规范测试、完整记录测试条件与结果，并结合制造过程中的质量控制，可以更有针对性地识别潜在问题，降低线束在实际使用中出现故障的风险。
对于 I-PEX 81467-100B-02-D 这类40PIN极细同轴线束，合理选型与充分验证同样重要。我们公司可根据客户需求提供极细同轴线束定制加工与兼容替代评估服务，协助客户兼顾结构适配、耐弯折验证和后续批量交付需求，为精密电子设备的稳定运行提供线束配套支持。
