I-PEX 82895-100B-02-D 44AWG/50Ω低损耗极细同轴线束替代品

一、32Pin 极细同轴线束：满足高密度设备内部连接需求

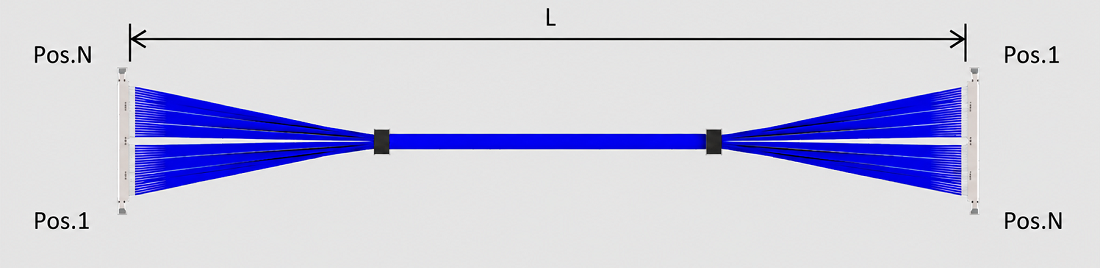

随着笔记本电脑、平板电脑、显示模组及精密电子设备不断向轻薄化、高集成度方向发展，设备内部留给线束的空间越来越有限。工程师不仅要考虑连接器能否顺利装配，还需要兼顾信号传输、抗电磁干扰能力及内部走线布局。极细同轴线束凭借纤细的线缆结构、独立的信号屏蔽能力和紧凑的连接方式，能够为高密度电子设备提供更灵活的内部连接方案。I-PEX CABLINE®-UA II 系列采用 0.3mm 端子间距和垂直直角插拔结构，支持 26Pin、32Pin、40Pin、50Pin 等配置，适合空间受限的高速信号连接场景。

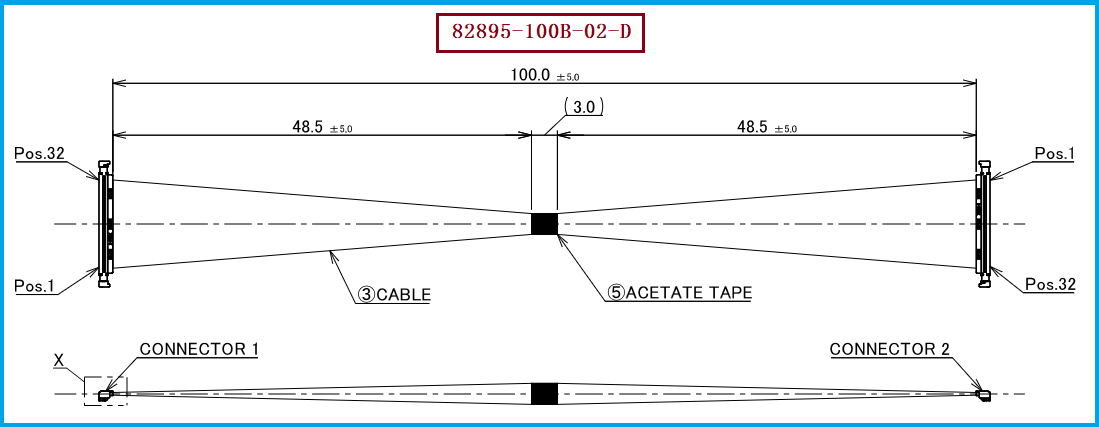

本文介绍的产品为 I-PEX 82895-100B-02-D 极细同轴线束，属于 CABLINE®-UA II 系列 32Pin、44AWG、100mm 长度的线束组件，线位定义为 1：32，线材端连接器型号为 20497-032T-30。对于工程师而言，32 个信号位置有助于满足多通道连接需求，而 100mm 的线束长度可作为设备内部短距离互连的选型参考。实际应用时，还应结合 PCB 布局、连接器配合结构、线束走线路径及信号定义确认适用性，避免只凭针位数量或外形尺寸判断能否直接替换。

————————————————————————————————————————————————————————————————

二、极细同轴线到底强在哪些方面？
极细同轴线的优势，首先体现在有限空间内实现较为独立的信号传输与屏蔽。与普通单芯导线相比，极细同轴线通常由中心导体、绝缘层、外部屏蔽层及外护套构成，能够在单根线缆内部形成相对完整的信号传输结构。当设备内部需要布置多路高速信号时，采用多根极细同轴线组成的线束，可以帮助工程师更有序地安排信号通道，并降低外部干扰对信号传输造成的影响。CABLINE®-UA II 连接器还采用屏蔽与多点接地设计，有助于改善连接区域的电磁兼容表现；其参考传输能力为 5Gbps/lane NRZ，实际表现仍需结合线缆、连接器、PCB 及系统设计综合评估。
极细同轴线的另一项优势，是能够在细小线径与信号传输需求之间取得平衡。以本款 44AWG 线束为例，较细的线缆有利于控制布线空间和线束整体体积，适用于显示信号、摄像模组及其他精密设备内部连接。不过，线径更细并不意味着所有性能都更强：导体电阻、机械强度、允许电流、弯折寿命及加工难度仍需综合考虑。因此，工程师选型时应根据阻抗、信号速率、长度和空间限制确定线材规格，而采购人员则需要进一步核对型号、交期、质量检验能力与供应稳定性，避免仅以线径小或单价低作为判断依据。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于正在使用 CABLINE®-UA II 32Pin 线束的设备制造商，选型时建议优先核对完整线束型号 82895-100B-02-D、线材端连接器型号 20497-032T-30、线位定义 1：32，以及 44AWG 线材和 100mm 长度等关键条件。还需要确认两端连接器的结构、端子映射关系、出线方向、线缆外径、屏蔽方式和实际安装尺寸。即使两个线束具有相同的针位数量和相近的外形，如果端子定义、接地方式或线缆电气特性不同，也可能导致设备无法正常工作，因此替代产品应通过尺寸核对、电气测试及必要的系统验证后再导入量产。
针对原有设备的维护、供应链优化及第二供应源开发需求，我们公司专注于极细同轴线束的生产制造，可根据目标产品的连接器配置、线材规格、线位定义和长度要求开展兼容替代方案开发。我们公司可提供：I-PEX 82895-100B-02-D 兼容替代线束方案，供客户进行选型评估与项目沟通。对于工程师，可重点确认连接器配合、线位对应、信号完整性及装配可靠性；对于采购人员，可结合样品验证、批量一致性、质量管控和供货安排评估导入可行性。兼容替代的具体实现应以实物、图纸和测试结果为依据，不应仅根据型号相似就认定完全互换。

————————————————————————————————————————————————————————————————

四、以稳定制造与规范验证提升极细同轴线束应用价值
极细同轴线束虽然体积小，却同时涉及连接器精密端接、细线加工、屏蔽处理、线位管理及成品检验等多个环节。对于 32Pin、44AWG 的线束产品而言，生产过程需要关注端接质量、线序准确性、线缆长度一致性以及成品外观和电气连接状态。对于有高速信号要求的项目，还应根据具体应用安排适当的信号完整性验证，确保线束与设备端连接器、PCB 及整体传输链路相匹配。通过规范化的制造和检验流程，可以帮助客户降低装配异常风险，并提升后续批量应用的一致性。
从产品选型到替代导入，I-PEX 82895-100B-02-D 的关键识别信息包括 32Pin 配置、44AWG 极细同轴线、100mm 长度、20497-032T-30 线材端连接器及 1：32 线位定义。我们公司可围绕这些关键条件提供极细同轴线束兼容替代制造方案，协助工程师核对技术要求，也为采购人员提供更多供应链评估选择。通过前期规格确认、样品测试与批量质量管控，客户能够更有依据地判断替代方案是否适用于自身设备，在满足连接需求的同时兼顾空间利用、信号传输和供货稳定性。

我是【BBC电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。
