I-PEX 83033-100B-01-D 44AWG/50Ω低损耗极细同轴线束替代品

一、极细同轴线与普通线有什么区别？高密度连接更考验线材性能
随着笔记本电脑、平板电脑、摄像模组、显示设备以及 VR/AR 设备不断向轻薄化、高集成度方向发展，内部连接不仅需要节省空间，还需要满足高速信号传输、抗干扰和稳定连接等要求。普通导线结构相对简单，适用于电源连接及部分一般信号传输场景；极细同轴线则采用中心导体、绝缘层、屏蔽层和外护套等结构，能够在较小线径下兼顾信号传输与电磁屏蔽，更适合空间紧凑、信号密集的电子设备内部连接。
极细同轴线与普通线的性能差距，并不是单纯比较线径大小，而是要结合传输频率、阻抗控制、信号完整性、抗电磁干扰能力以及实际布线环境进行评估。在高速信号应用中，合适的极细同轴线有助于控制信号损耗和外部干扰，但最终表现仍取决于线材结构、连接器、线束加工质量以及整机 PCB 和系统设计。因此，工程师选型时不能只关注线材是否足够细，还需要确认整套线束是否符合设备的信号与空间要求。

————————————————————————————————————————————————————————————————

二、I-PEX 83033-100B-01-D：300mm 极细同轴线束与连接器配置

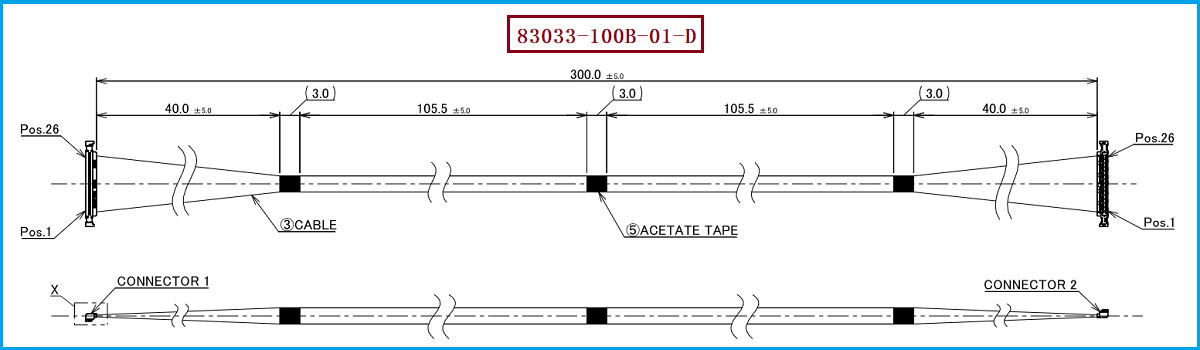

I-PEX 83033-100B-01-D 是一款 CABLINE-UA II 系列 26Pin 极细同轴线束，线束长度为 300mm，采用 AWG44 Micro Coaxial 极细同轴线，属于 1-1 连接形式。该产品面向紧凑型电子设备内部的信号连接需求，可用于需要控制布线空间、兼顾信号传输与连接可靠性的应用场景。对于工程师而言，确认型号、针数、线长和连接方式，有助于减少设计导入、样品验证及后续量产中的匹配风险。

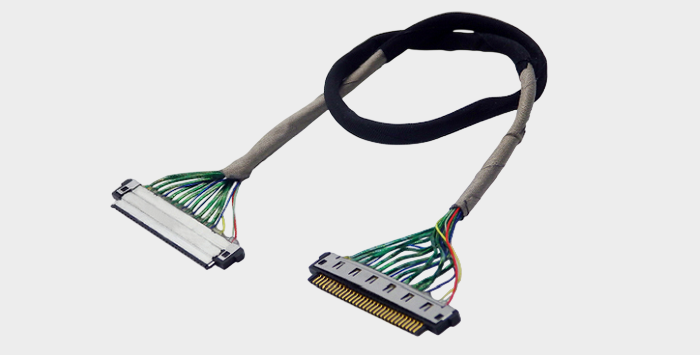

此款线束使用的线材端连接器型号为 20497-026T-30。进行替换设计时，除了核对连接器型号，还应进一步确认配对端接口、端子定义、线序、线材规格、屏蔽与接地结构、安装空间以及线束走线路径。尤其是在显示模组、摄像模组和笔记本内部等空间有限的应用中，即使连接器外形相近，也不能直接认定可以互换，仍需通过图纸核对、样品装配和必要的电气测试验证兼容性。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
工程师进行极细同轴线束选型时，建议优先核对针数、线长、线序、连接器结构、线材规格和信号传输要求。CABLINE-UA II 系列采用 0.3mm 间距设计，支持 26、32、40、50Pin 等规格，系列参考传输速率为 5Gbps/lane NRZ，并具有屏蔽和多点接地设计，适合空间受限的高速信号连接应用。需要注意的是，系列参考性能不等于整套线束在所有设备中都能达到相同性能，具体仍需结合实际线材、PCB 布局和系统测试结果确认。
对于采购人员而言，兼容替代不仅需要关注单价，还应综合考虑样品验证周期、批量交付能力、品质稳定性和后续供货保障。如果希望替换 I-PEX 83033-100B-01-D，应重点确认 300mm 线长、26Pin 连接配置、20497-026T-30 线材端连接器以及 AWG44 极细同轴线等关键要求，并根据实际装配和电气测试结果判断是否满足使用条件。替代线束应以接口兼容、线序正确、信号性能达标和装配可靠为前提，不能仅凭连接器外观相似就直接替换。

————————————————————————————————————————————————————————————————

四、兼顾性能、交付与成本，选择合适的极细同轴线束兼容替代方案

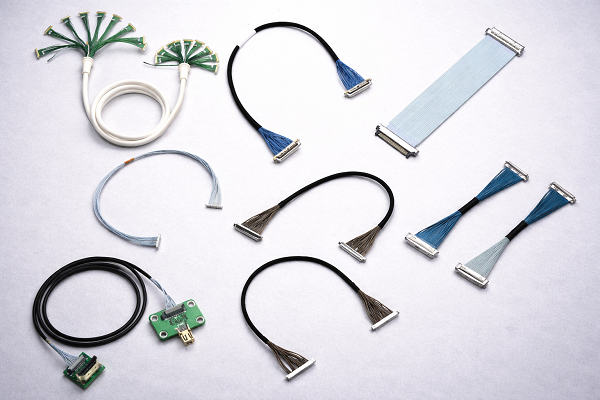

我们公司专注于极细同轴线束的加工与制造，可根据客户提供的产品型号、图纸、样品及技术要求，评估线材配置、连接器匹配、线长和加工工艺，并开展相应的兼容替代方案评估。我们公司可提供：I-PEX 83033-100B-01-D 兼容替代线束方案，帮助工程师进行产品开发与样品验证，也为采购人员提供更多供应商选择。具体替代可行性及量产要求，需结合实物、图纸和客户技术标准进一步确认。
对于追求轻薄化、高密度布线和高速信号传输的电子设备，极细同轴线与普通线的差异不仅体现在尺寸上，也体现在屏蔽结构、信号完整性和整体连接方案的适配能力上。选择 I-PEX 83033-100B-01-D 或评估其兼容替代线束时，建议同时关注产品规格、加工质量、验证结果与供货稳定性，从而在满足设备设计要求的基础上，兼顾成本控制与后续生产需求。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
