I-PEX 83024-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、连接器公差影响装配精度，微小偏差也不容忽视

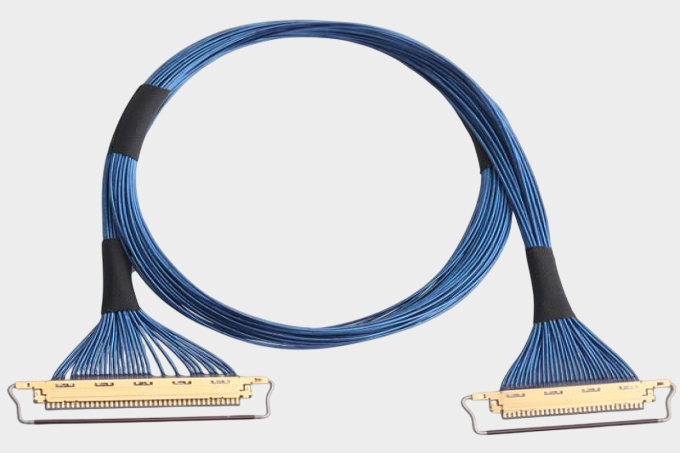

在高密度电子设备内部，极细同轴线束不仅需要满足高速信号传输要求，还必须与板端连接器精准配合。以 I-PEX 83024-100B-01-D 为例，这是一款采用 CABLINE®-SS 系列连接结构的 35PIN 极细同轴线束，线材端连接器主体型号为 20373-R35T-06，端子间距为 0.4 mm，线束长度为 300 ± 5 mm。在如此紧凑的连接空间内，连接器尺寸、端子位置、插合高度以及线束出线方向等细节，都会影响装配的顺畅度与最终连接效果。
连接器公差是指零件实际尺寸相对于设计尺寸允许存在的偏差。对于 0.4 mm 间距的 35PIN 连接器而言，如果端子位置、塑胶主体尺寸或金属外壳配合尺寸出现偏差，就可能增加插合阻力、造成连接器对位困难，甚至影响端子接触的稳定性。对于工程师来说，设计验证不能只关注连接器能否插入，还应关注插合后的定位状态、接触可靠性以及线束在设备内部的实际装配空间；对于采购人员来说，选择具备稳定尺寸控制和一致性管理能力的线束供应商，同样是降低装配风险、减少返工的重要环节。

————————————————————————————————————————————————————————————————

二、公差控制不到位，可能增加插合、定位与信号连接风险
在实际装配过程中，连接器公差首先影响公母端的对位与插合。如果连接器主体尺寸、端子排列位置或金属外壳成形尺寸超出允许范围，可能导致插合不顺畅、局部受力不均，或出现外壳与配合结构干涉等问题。CABLINE®-SS 采用 0.4 mm 端子间距、垂直直角插拔和水平出线结构，结合高度为 1.65 ± 0.2 mm，对设备内部的安装空间和装配位置有较明确的要求。工程师在设计时需要同时考虑板端连接器位置、线束弯折空间以及装配工具的操作空间，而不能只根据连接器外形尺寸判断是否能够安装。
公差问题还可能间接影响连接可靠性。若装配时连接器没有完全插合，或线束受到不合理的侧向拉力、弯折应力，接触状态就可能受到影响；在高速信号应用中，连接器、线材阻抗、端接工艺和线序也需要共同满足设计要求。因此，不能简单地认为连接器尺寸合格就代表整条线束一定合格。对于 83024-100B-01-D 这类 35PIN 极细同轴线束，生产过程中应重视连接器外观与尺寸检查、端接一致性、线序核对以及实际配合验证，并根据客户应用要求开展必要的电气性能测试，以减少装配不良和后续故障风险。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议

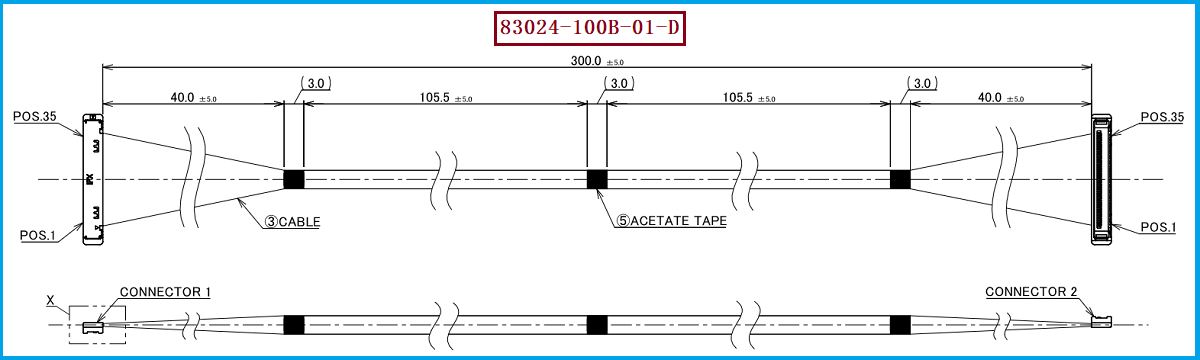

对于工程师而言，评估 I-PEX 83024-100B-01-D 的兼容替代方案时，应优先核对连接器系列、PIN 数、端子间距、插合方向、出线方向和线束长度等关键条件。该型号采用 35PIN、0.4 mm 间距的连接结构，线材端连接器主体型号为 20373-R35T-06，图纸标注线束长度为 300.0 ± 5.0 mm，两端线序为 1:1。开发替代产品时，应以实际图纸、配合端规格及设备内部空间为依据，核对关键尺寸与公差要求；如涉及连接器替换，还需要确认插合兼容性，不能仅凭 PIN 数相同或间距一致就直接认定可以互换。
对于采购人员来说，除了关注单价和交期，还应评估供应商的尺寸管控、端接工艺稳定性、检验能力及批次一致性。连接器公差控制得越稳定，越有利于降低装配异常、返工和批量生产风险。我们公司可提供：I-PEX 83024-100B-01-D 兼容替代线束方案，可围绕 35PIN、0.4 mm 间距及 300 mm 线长等关键条件开展替代开发与生产制造，并根据客户的配合端要求、线序定义、安装空间和电气性能需求进行核对验证。具体兼容性仍需结合客户设备结构、连接器配合规格及测试要求确认。

————————————————————————————————————————————————————————————————

四、从公差管理到批量交付，提升极细同轴线束装配可靠性
极细同轴线束的装配质量，不仅取决于连接器是否选对，还取决于尺寸公差、端接工艺、线材处理和成品检验能否形成完整的质量控制流程。对于工程师，建议在样品阶段重点确认连接器配合、装配间隙、线束走向及电气性能；对于采购人员，则应重点了解供应商是否具备稳定的制造能力、明确的检验标准和持续的批量供货能力。尤其是 35PIN、0.4 mm 间距的高密度连接结构，前期做好尺寸与装配验证，有助于减少试产问题，并提高后续量产的一致性。
I-PEX 83024-100B-01-D 的兼容替代，重点不只是复现线束外形和长度，更需要关注 20373-R35T-06 线材端连接器的配合尺寸、35PIN 端子排列、0.4 mm 间距、1:1 线序及整条线束的装配表现。通过合理的公差控制、规范的端接制造和必要的成品验证，才能更好地满足设备对装配精度与连接可靠性的要求。我们公司可围绕该型号提供兼容替代线束开发与制造服务，协助客户兼顾工程适配、采购成本和批量交付需求。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
