I-PEX 83023-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、产品介绍：35Pin极细同轴线束，满足精密设备连接需求
随着笔记本电脑、平板电脑及其他精密电子设备不断向轻薄化、高集成度发展，设备内部的连接空间越来越有限。极细同轴线束具有线径细、布线灵活、适合高密度内部连接等特点，可用于精密电子设备的信号连接。对于设备研发工程师而言，选择合适的线束不仅关系到内部结构布局，还需要兼顾接口适配、信号传输和装配可靠性；对于采购人员而言，明确产品规格则有助于减少选型偏差，提高采购和供应链管理效率。

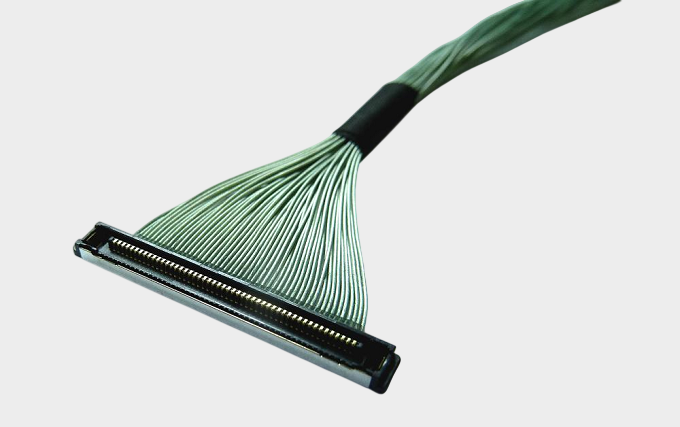

本文介绍的产品型号为 I-PEX 83023-100B-01-D，属于CABLINE-SS系列35Pin极细同轴线束，线束长度为200mm，线材端连接器型号为 20373-R35T-06，线位定义为 1：35。在产品选型和兼容替代过程中，完整料号、连接器型号、Pin数、线束长度及线位对应关系都是需要重点核对的内容。明确这些基础信息，有助于工程师开展图纸评审和样品验证，也便于采购人员与供应商确认规格、交期及批量制造要求。

————————————————————————————————————————————————————————————————

二、连接器匹配为什么重要？从结构适配到信号验证
极细同轴线束的连接器是设备接口与线束之间的重要连接部件，其结构尺寸、触点排列、插接方向和配合方式都会影响实际装配效果。CABLINE-SS系列采用0.4mm触点间距，具有紧凑的连接器结构，适用于空间受限的精密电子设备。但需要注意，Pin数相同并不代表连接器一定兼容，外观相似也不能作为直接替换的依据。如果连接器的配合结构、触点位置或安装方向存在差异，就可能出现无法正常插接、连接不稳定或装配干涉等问题。
对于工程师而言，确认连接器匹配时，需要核对设备端接口、连接器外形尺寸、Pin编号、线缆走向及实际安装空间，并根据应用需求开展导通、连接可靠性和信号性能验证。对于采购人员而言，准确确认连接器型号，可以降低错购、重复打样和批量导入风险。本款线束使用的20373-R35T-06为35Pin插头侧连接器组件型号，实际替代时还应进一步确认配套金属盖板、线缆端接工艺及设备端接口要求。CABLINE-SS系列的高速传输能力不能直接视为这款完整线束已经达到的实测性能，具体表现仍需结合线缆规格、长度、连接结构和应用环境进行验证。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议

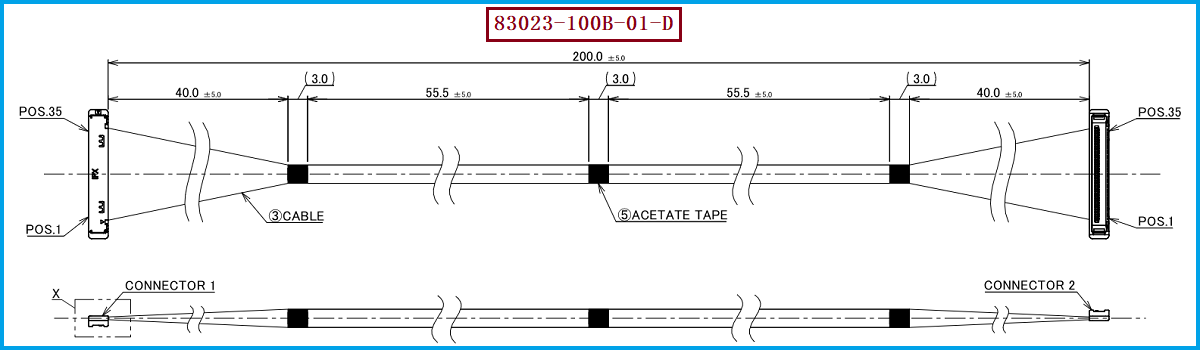

针对 I-PEX 83023-100B-01-D 的兼容替代，建议工程师首先以原始图纸或实物样品为依据，核对35Pin配置、200mm线束长度、20373-R35T-06连接器型号，以及1：35线位定义。这里的1：35表示线束两端对应位置按1对1方式连接，即一端的1至35号位置分别对应另一端的相同编号位置；实际生产仍需确认连接器观察方向、Pin编号方向和图纸定义，避免因方向理解不同而产生线序错误。同时，还应核对线缆规格、阻抗要求、屏蔽结构、端接方式及整体尺寸，确保替代产品不仅能够装配，还能满足设备的实际使用要求。
我们公司可提供：I-PEX 83023-100B-01-D 兼容替代线束方案。 作为极细同轴线束生产制造商，我们可根据客户提供的图纸、样品和技术要求，开展连接器匹配、线缆规格确认、线位定义核对及线束尺寸评估，并配合客户进行样品制作与验证。对于工程师，可重点通过尺寸检查、导通测试、连接器配合测试及必要的高速信号测试，评估替代产品与设备的适配性；对于采购人员，则可进一步比较产品成本、打样周期、交付能力和批量生产一致性。国产兼容替代并非简单复制外观或型号，而是需要经过规格确认、样品验证和实际应用评估，最终以客户设备测试结果及双方确认的技术要求为准。

————————————————————————————————————————————————————————————————

四、产品应用价值与总结：兼顾技术适配和供应链需求
在精密电子设备的研发、生产和维护过程中，极细同轴线束的选型不仅需要关注线束长度和Pin数，还应重视连接器匹配、线位定义、线缆规格及信号性能等关键因素。对于I-PEX 83023-100B-01-D这款35Pin、200mm极细同轴线束，工程师可以通过图纸与样品核对，确认连接器和线位是否符合设备要求；采购人员则可以结合样品验证结果、成本控制、交期和批量供货能力，评估更符合项目需求的供应方案。前期充分确认技术细节，有助于降低设计变更、重复打样及批量装配异常的风险。
极细同轴线束国产兼容替代，核心在于连接器匹配准确、线位定义清晰、产品规格一致，并经过必要的实际验证。 我们专注于极细同轴线束的生产制造，可根据客户的产品型号、图纸和应用需求提供兼容替代评估与定制制造服务，为工程研发、产品选型及采购供应链优化提供更多选择。如果您正在寻找I-PEX 83023-100B-01-D的替代线束方案，欢迎提供产品图纸或样品信息，以便进一步确认规格及替代可行性。

我是【BBC电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。
