I-PEX 82891-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、50P 极细同轴线束：兼顾高密度连接与高速信号传输

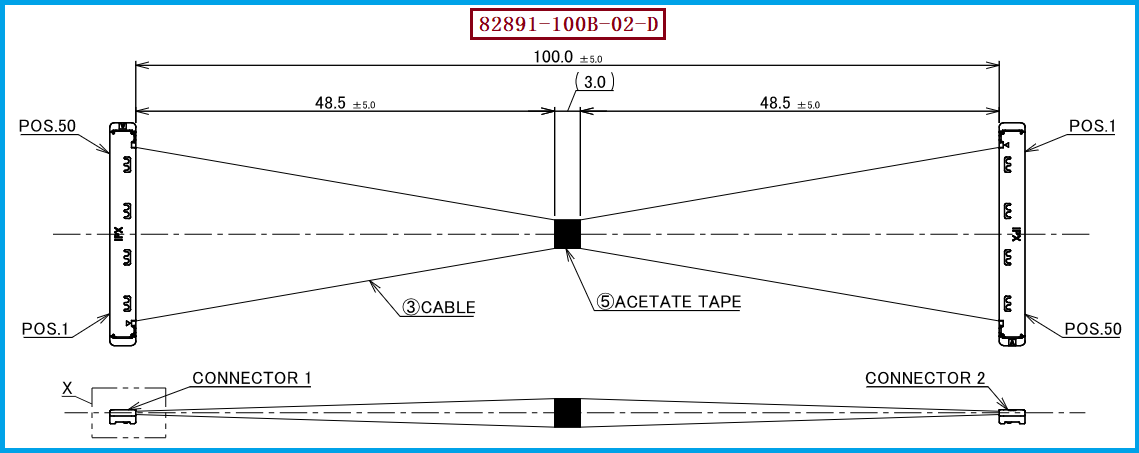

在笔记本电脑、超薄显示设备及精密电子产品中，内部连接空间不断缩小，对线束的尺寸、信号传输能力和装配可靠性提出了更高要求。I-PEX CABLINE®-SS 系列 50P 极细同轴线束 82891-100B-02-D 采用 50 芯连接配置，线材规格为 AWG 40，线材端使用的连接器型号为 20373-R50T-06，对应 100 mm 长度的线束方案。其紧凑型连接结构适合高密度电子设备内部的信号连接设计，可为显示模组与主板等部件之间的连接提供选型参考。
极细同轴线束不仅需要满足有限空间内的布线要求，还需要兼顾信号完整性、阻抗匹配和端接稳定性。对于工程师而言，选型时应结合设备内部空间、连接器配合尺寸、线缆走向及目标信号速率进行综合评估；对于采购人员而言，则需要重点确认产品型号、芯数、线材规格、线束长度和连接器型号，避免因规格不一致而影响装配或后续替换。针对 I-PEX 82891-100B-02-D，可围绕上述关键参数开展兼容替代方案评估，使线束在满足设备连接要求的同时，更好地适应实际生产和供应需求。

————————————————————————————————————————————————————————————————

二、极细同轴线束弯折后为什么影响信号传输？结构变化是关键
极细同轴线束具有线径细、结构精密、信号传输要求高等特点，弯折方式会直接影响线缆的电气性能。当线束弯曲半径过小、受到挤压或反复弯折时，内部绝缘层和屏蔽结构可能发生形变，进而改变局部特性阻抗，导致信号反射增加、插入损耗变化，严重时还可能引起图像异常、数据传输不稳定或信号中断。对于 AWG 40 极细同轴线束而言，除了关注线材本身的尺寸和结构，还应合理规划设备内部走线路径，避免在连接器出线位置形成急弯，并防止线束受到外壳、转轴或其他零部件的持续挤压。
在笔记本电脑显示连接、精密摄像头模组及其他紧凑型电子设备中，工程师应结合线缆规格、弯曲半径和实际运动状态评估信号完整性，必要时通过弯折状态下的电气测试验证设计。采购人员在选择替代线束时，也不应只比较长度、芯数和连接器外形，还应关注线材结构、阻抗一致性、端接质量及弯折可靠性。通过合理的线束设计和稳定的制造工艺，可降低弯折导致的信号性能变化风险，为设备长期运行提供更可靠的连接保障。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议：从型号、线材到装配全面匹配
针对 I-PEX CABLINE®-SS 50P 极细同轴线束，选型时应重点核对 I-PEX 82891-100B-02-D、连接器型号 20373-R50T-06、线材规格 AWG 40、50 芯配置及 100 mm 线束长度。同时，还需要确认线序定义、连接器配合尺寸、出线方向、线缆阻抗及设备内部的实际安装空间。CABLINE-SS 系列采用 0.4 mm 触点间距和约 1.65 ± 0.2 mm 的配合高度，适用于紧凑型连接设计；系列高速性能参考值可达 16 Gbps/lane，但具体替代线束能否满足目标速率，仍需结合实际系统设计和信号完整性测试进行验证。
对于工程师，建议优先确认原有连接器的机械兼容性、脚位定义、线缆弯曲要求及高速信号测试标准；对于采购人员，建议在询价和样品评估阶段明确完整料号、线材规格、线束长度、交付数量和质量验收要求，避免因不同版本或线序差异造成重复开发。我们公司专注于极细同轴线束的生产制造，可根据客户提供的产品型号、工程图纸和实际应用需求开展兼容性评估、样品制作及相关性能验证。

————————————————————————————————————————————————————————————————

四、极细同轴线束兼容替代制造：为精密电子设备提供可靠连接方案
针对精密电子设备对小型化、高密度连接及信号传输稳定性的要求，我们公司专注于极细同轴线束的生产制造，可根据客户提供的产品型号、技术图纸及实际应用需求，开展兼容替代线束的评估与开发。针对 I-PEX 82891-100B-02-D 这类 50P 极细同轴线束，可围绕 AWG 40 线材、连接器型号 20373-R50T-06、线序定义、线束长度及安装空间等关键要求进行匹配，协助客户评估替代方案的可行性。
在产品制造过程中，我们注重线材加工、连接器端接、线序控制及成品质量检查，并可根据项目需求配合开展相关电气性能验证。对于需要经过狭窄空间、转轴区域或存在反复弯折的应用，还可结合实际使用条件评估线束结构与布线方式，帮助降低因不合理弯折或装配不当带来的信号传输风险。我们公司可提供：I-PEX 82891-100B-02-D 兼容替代线束方案，为工程师提供产品设计与替代验证支持，为采购人员提供极细同轴线束的定制制造及供应选择。
