I-PEX 83027-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、屏幕黑屏与极细同轴线束有什么关系？
在笔记本电脑、超薄显示设备及其他电子产品中，极细同轴线束承担着主板与显示模组之间的重要信号连接任务。当设备出现屏幕黑屏、画面闪烁、显示异常或开合屏幕时画面间歇性中断等现象，除了检查屏幕面板、主板和显示驱动等部件，也应关注内部线束及连接器是否存在异常。极细同轴线束如果出现内部导体断裂、绝缘层损伤、屏蔽结构受损或连接器接触不良，可能造成显示信号传输中断或不稳定，进而导致黑屏、花屏等故障。不过，屏幕黑屏并不一定由线束引起，还需要结合设备现象和检测结果进行综合判断。

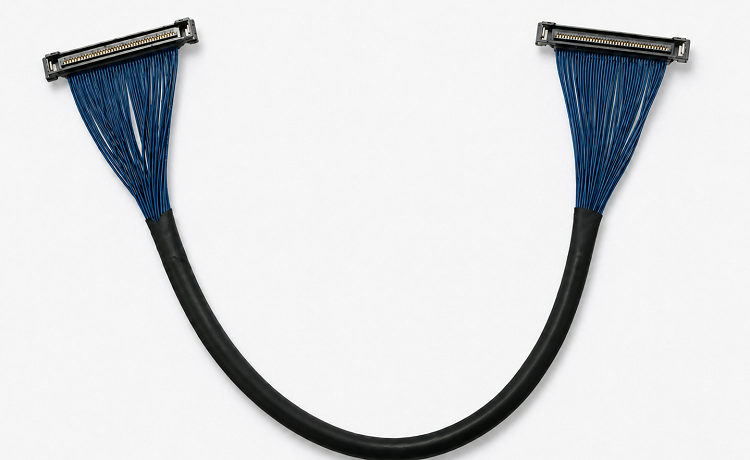

以 I-PEX 83027-100B-01-D 为例，该产品属于 CABLINE-SS 系列 40PIN 极细同轴线束，长度为 300 mm，采用 AWG 40 极细同轴线缆及两端对应连接的 1-1 结构，适用于空间紧凑的高速信号连接场景。其线材端连接器主体型号为 20373-R40T-06，属于 40PIN、0.4 mm 间距的 CABLINE-SS 连接器体系。该系列采用紧凑型结构和 W-Point 双触点接触设计，面向高速信号传输及高可靠性连接应用。若线束或端部连接出现异常，可能影响显示链路的正常工作，因此在黑屏故障排查中，线束连接状态是值得检查的环节。

————————————————————————————————————————————————————————————————

二、极细同轴线束导致黑屏的常见原因
线束本体损伤是需要重点排查的原因之一。显示线束在设备转轴、狭窄走线区域或反复弯折的位置长期承受机械应力，可能出现内部导体疲劳、线缆压伤或局部损坏。此类问题不一定会导致持续性故障，有时会表现为屏幕偶尔黑屏、画面闪烁，或在改变屏幕角度后显示状态发生变化。除此之外，连接器未完全插合、端子接触异常、连接器附近受到拉扯，以及端接工艺不稳定，也可能造成信号间歇性中断。工程师可结合外观检查、连接状态确认和必要的电气测试逐步排查，避免在没有明确依据时直接更换线束。
高速显示信号对传输链路的连续性和完整性有一定要求。如果线束阻抗不匹配、屏蔽结构受损或端接区域存在明显的电气不连续，可能增加信号反射、衰减或干扰风险，进而引发显示异常。CABLINE-SS 系列的高速性能参考测试采用 40PIN 连接器、AWG 40 极细同轴线缆、45 Ω 阻抗和 100 mm 线长，相关性能不能直接套用于所有长度和线材配置。对于 300 mm 的替代线束，应根据设备的显示接口、实际信号速率、线路定义及布线条件进行验证。同时，也应检查显示面板、主板接口及供电等其他可能原因，避免将所有黑屏问题都归结为极细同轴线束。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议

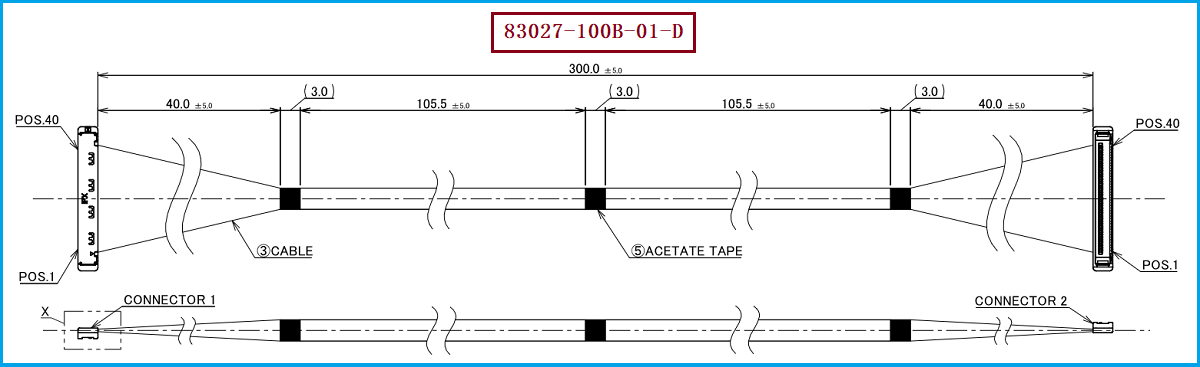

针对 I-PEX 83027-100B-01-D 的兼容替代，建议工程师首先确认原线束的 300 mm 长度、40PIN 数量、1-1 线路对应关系、AWG 40 线材规格，以及线材端连接器主体型号 20373-R40T-06。还应核对板端配合连接器、端子定义、出线方向、固定位置和设备内部走线空间，确保替代线束能够正确装配。对于需要排查黑屏问题的设备，可以先确认原线束是否存在损伤或接触异常，再通过样品替换、导通测试及实际显示测试验证故障是否与线束有关。连接器 Pin 数相同或外观相似，并不代表线序和接口一定兼容。

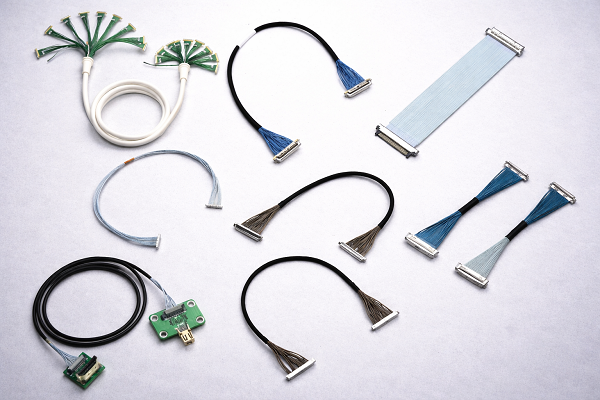

CABLINE-SS 系列连接器可适配 AWG 36、AWG 38、AWG 40 和 AWG 42 等极细同轴线材，但不同线规的外径、电气特性和装配表现可能存在差异。其中，AWG 42 线材需要特别关注阻抗匹配，不能仅凭连接器能够适配该线规就认定其满足高速显示要求。我们公司可提供 I-PEX 83027-100B-01-D 兼容替代线束方案，可围绕原有产品的连接器配置、线长、线路定义及线材规格开展替代制造与适配评估。对于采购人员，建议在批量导入前确认样品测试结果、质量检验要求、交付能力及批次一致性，从而在保障设备兼容性的基础上，增加供应选择并降低单一采购渠道带来的风险。

————————————————————————————————————————————————————————————————

四、从故障排查到可靠替代
极细同轴线束可能因内部导体损伤、连接器接触异常、弯折疲劳或信号完整性下降而引发显示链路故障，部分情况下会表现为屏幕黑屏、闪烁或画面间歇性中断。但黑屏也可能由屏幕面板、主板接口、供电或其他部件造成，因此需要通过实际检查和测试确定原因。工程师应重点关注线束状态、连接器配合、线路定义及信号传输表现，采购人员则应综合评估替代产品的规格匹配、制造工艺、验证流程和持续供货能力。
针对 I-PEX 83027-100B-01-D，替代开发应重点核对 20373-R40T-06 线材端连接器、40PIN 接口、0.4 mm 间距、300 mm 线长及线材规格，并根据实际应用完成必要的兼容性与性能验证。我们公司专注于极细同轴线束生产制造，可提供 I-PEX 83027-100B-01-D 兼容替代线束方案，为设备维修、产品改版及替代供应开发提供支持，帮助客户更有效地排查线束相关问题，并建立更加灵活的供应方案。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
