I-PEX 83026-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、产品介绍：40PIN 极细同轴线束，满足高密度连接需求

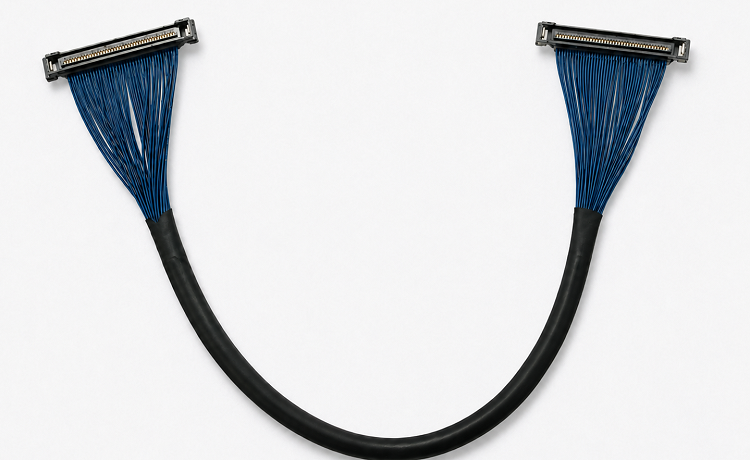

随着笔记本电脑、超薄显示设备、摄像模组及高速电子设备不断向轻薄化、高集成度发展，极细同轴线束在设备内部信号连接中的作用日益重要。I-PEX 83026-100B-01-D 是 CABLINE-SS 系列 40PIN 极细同轴线束，线长为 200 mm，采用 AWG 40 极细同轴线缆及两端连接的 1-1 结构。该系列连接器采用 0.4 mm 端子间距，结合高度为 1.65 ± 0.2 mm，具有紧凑的结构设计，适用于对内部空间、线束布置及信号传输有较高要求的电子设备。
该型号线束的线材端连接器型号为 20373-R40T-06，连接器为 40PIN、0.4 mm 间距。对于工程师而言，选型时需要关注连接器配合尺寸、线缆规格、Pin 位定义、出线方向及安装空间；对于采购人员而言，则需要考虑原有料号的匹配程度、替代方案的验证周期、批量生产稳定性及供应保障。明确这些基础参数，有助于降低线束替换过程中的兼容风险，为设备维修、产品改版及第二供应来源开发提供依据。

————————————————————————————————————————————————————————————————

二、关键技术：极细同轴线束替代不是简单复制
极细同轴线束替代并非只需复制外观、长度和连接器数量，更重要的是确保机械结构、电气性能与实际应用要求相匹配。对于 I-PEX 83026-100B-01-D，首先需要确认 40PIN 连接器与设备端接口的配合关系，核对 20373-R40T-06 线材端连接器、0.4 mm 端子间距、线束长度及两端线路对应关系。同时，AWG 40 极细同轴线缆的导体、绝缘层、屏蔽结构及外径都会影响线束的柔韧性、阻抗一致性和装配效果。任何关键尺寸或线路定义出现偏差，都可能导致装配困难、接触异常或信号传输不稳定。
其次，高速信号完整性、端接工艺和长期可靠性是替代制造的核心技术。极细同轴线束需要合理控制线缆阻抗、屏蔽连续性及端接区域的结构变化，减少信号反射、衰减和串扰风险；在制造过程中，还应关注剥线尺寸、端接一致性、线缆固定及连接器装配质量，避免导体损伤、短路和接触不良。CABLINE-SS 系列具有 16 Gbps/lane 的高速应用参考能力，其 40PIN、AWG 40、45 Ω、100 mm 测试配置可作为理解该系列高速性能的参考，但不能直接视为 200 mm 替代线束的性能保证。替代产品仍需结合目标设备的信号协议、实际线长及使用环境进行导通、绝缘、尺寸和信号完整性验证。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议

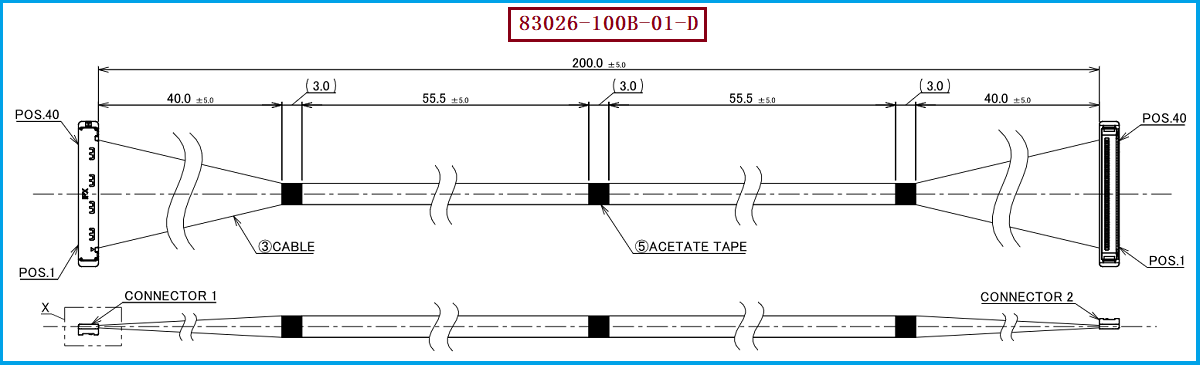

针对 I-PEX 83026-100B-01-D，建议工程师以原有线束的完整型号为基础，优先核对 40PIN、200 mm、AWG 40、1-1 线路结构，以及线材端连接器 20373-R40T-06 和 0.4 mm 间距等关键参数。还需确认两端连接器的实际配合型号、Pin 定义、线缆出线方向和设备内部走线路径，尤其是在笔记本电脑屏幕转轴、紧凑型显示设备及空间受限的模组中，应充分考虑弯折半径、线缆受力和装配余量。不能仅凭连接器外观相似或 Pin 数相同，就直接认定替代线束完全兼容。
对于采购人员，建议在批量导入前完成样品确认与必要的可靠性验证，明确替代产品的规格边界、检验标准、批次一致性及交付要求。我们公司可提供 I-PEX 83026-100B-01-D 兼容替代线束方案，可围绕原有线束的连接器配置、40PIN 接口、0.4 mm 间距、200 mm 线长及 AWG 40 极细同轴线缆要求开展替代制造与适配评估，协助客户降低单一供应来源带来的采购风险。具体替代方案需根据实际连接器配合、线路定义及样品测试结果确认，确保产品满足设备的机械装配与电气性能要求。

————————————————————————————————————————————————————————————————

四、替代制造价值与供应保障
对于研发工程师而言，可靠的极细同轴线束替代方案，应以关键参数一致、接口配合可靠、线路定义正确和信号性能达标为目标，而不是单纯追求外观或尺寸相近。通过对连接器型号、Pin 位、线材规格、阻抗特性、端接工艺及弯折条件进行系统评估，可以提前识别潜在风险，减少样品反复修改和整机测试中的问题。对于需要持续生产或进行产品维护的项目，建立清晰的规格文件和检验要求，也有助于提高后续设计变更与质量追溯的效率。
对于采购与供应链管理人员，兼容替代能够为原有线束提供更多供应选择，并为交期管理、成本评估及持续供货建立备选方案。选择替代制造供应商时，建议重点评估其极细同轴线束加工能力、精细端接质量控制、样品验证流程及量产一致性，而非仅比较报价。我们公司可提供 I-PEX 83026-100B-01-D 兼容替代线束方案，面向工程师提供规格匹配与样品验证支持，面向采购人员提供替代供应选择，帮助客户在满足设备适配与质量要求的基础上，提高供应链灵活性。

我是【BBC电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。
