I-PEX 82969-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、产品介绍：35PIN极细同轴线束，满足高密度连接需求

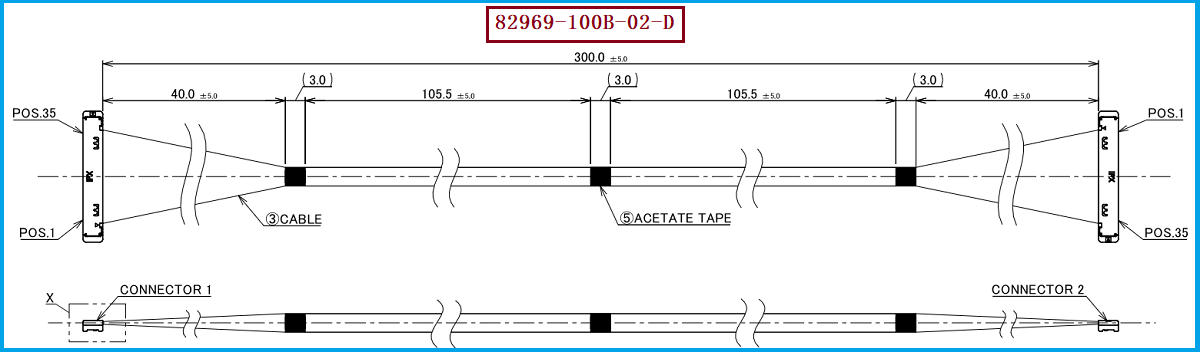

在笔记本电脑、平板电脑、高速显示模组及工业视觉设备中，内部连接空间不断缩小，信号传输要求却持续提高。极细同轴线束凭借体积小、布线灵活及适用于高速信号传输的特点，成为紧凑型电子设备内部连接的重要选择。I-PEX 82969-100B-02-D 属于 CABLINE-SS 系列35PIN极细同轴线束，标称长度为300mm，采用 AWG 40 极细同轴线材，适用于需要高密度布线及紧凑连接结构的设备设计。
该型号线材端使用的连接器型号为 20373-R35T-06，对应 CABLINE-SS 系列35PIN插头主体。该系列采用0.4mm端子间距、垂直直角插拔及水平出线结构，配合高度为1.65±0.2mm，有利于控制设备内部连接空间。对于工程师而言，确认线束规格时不能只关注连接器针数，还需要同时核对连接器型号、线材线规、线束长度、两端线序及实际安装方向，确保线束与设备结构及电气设计相匹配。

————————————————————————————————————————————————————————————————

二、极细同轴线束规格怎么确认？从型号到实际应用逐项核对
确认极细同轴线束规格，首先应从完整料号入手。以 I-PEX 82969-100B-02-D 为例，该型号对应35PIN、300mm长度、40AWG极细同轴线及1-N线位定义。工程师在进行原有线束替换或新项目设计时，应核实连接器针数是否一致、线材规格是否符合设计要求、线束长度是否满足设备内部走线路径，以及两端针位是否与主板和模组的信号定义相对应。尤其是1-N线序，不能简单按照两端相同编号直通的方式处理，必须根据实际针位定义确认连接关系。
其次，应将机械尺寸、电气性能和装配要求结合起来判断。AWG 40代表较细的导线规格，但线规相同并不意味着不同线材的整体外径、阻抗及传输性能完全一致。对于高速信号应用，还应确认目标阻抗、信号分配、屏蔽结构、线束弯曲空间及连接器配合情况；对于采购人员，则建议在询价、打样及批量采购过程中统一使用完整料号和确认后的工程图纸，避免因长度、线序或连接器版本不同而产生错料。只有将型号、线材、线序和应用条件一并确认，才能降低选型偏差与后续装配风险。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
针对 I-PEX 82969-100B-02-D，替代选型应以原有35PIN CABLINE-SS连接接口为基础，重点核对线材端连接器 20373-R35T-06、AWG 40极细同轴线、300mm标称长度以及1-N线位定义。若设备空间、连接器安装方向或主板接口存在特殊限制，还应进一步确认连接器配合尺寸、线束出线方向和实际布线路径。对于高速显示、摄像头模组等应用，建议在样品阶段开展导通、线序、阻抗及信号完整性验证，并结合实际设备进行装配测试，以确认替代线束满足项目要求。
我们公司专注于极细同轴线束的生产制造，可根据客户提供的产品型号、工程图纸及应用要求进行兼容替代方案评估。我们公司可提供：I-PEX 82969-100B-02-D 兼容替代线束方案，围绕35PIN连接器配置、20373-R35T-06线材端连接器、AWG 40线材及300mm线长等关键规格开展匹配与制造。对于工程师，我们可配合核对线序、结构和电气要求；对于采购人员，可根据确认后的规格推进样品评估及后续供货。实际替代可行性仍需结合连接器配合、图纸尺寸、材料要求和样品测试结果确认。

————————————————————————————————————————————————————————————————

四、以准确规格确认提升线束选型与替代效率
极细同轴线束的选型不仅是确认一个产品料号，更是对连接器、线材、长度、线序、结构尺寸和信号性能的综合核对。I-PEX 82969-100B-02-D 的主要识别信息包括35PIN规格、300mm标称长度、AWG 40极细同轴线、20373-R35T-06线材端连接器及1-N线位定义。对于设备研发与采购工作，提前明确这些参数，有助于减少型号混淆、装配不匹配和重复打样等问题。
在兼容替代项目中，建议以完整料号和工程图纸作为规格确认依据，并通过样品装配与必要的电气测试验证实际适配性。我们公司可为 I-PEX 82969-100B-02-D 提供兼容替代线束方案，协助客户围绕既定规格开展产品匹配、样品评估及制造对接，为高密度电子设备内部连接提供更灵活的线束选择。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。
