I-PEX 82443-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、35Pin 极细同轴线束介绍：满足精密设备内部连接需求
随着笔记本电脑、平板电脑、摄像头模组、显示设备及工业视觉系统不断向轻薄化、高集成度发展，设备内部的信号连接不仅需要节省布线空间，还需要兼顾信号传输稳定性与装配可靠性。极细同轴线束具有线径细、布线灵活等特点，可用于空间紧凑的电子设备内部连接。对于工程师来说，选择线束时需要综合考虑连接器结构、线材规格、线长、线序和信号完整性；对于采购人员来说，型号匹配、替代开发可行性及批量供货能力同样是重要的评估因素。

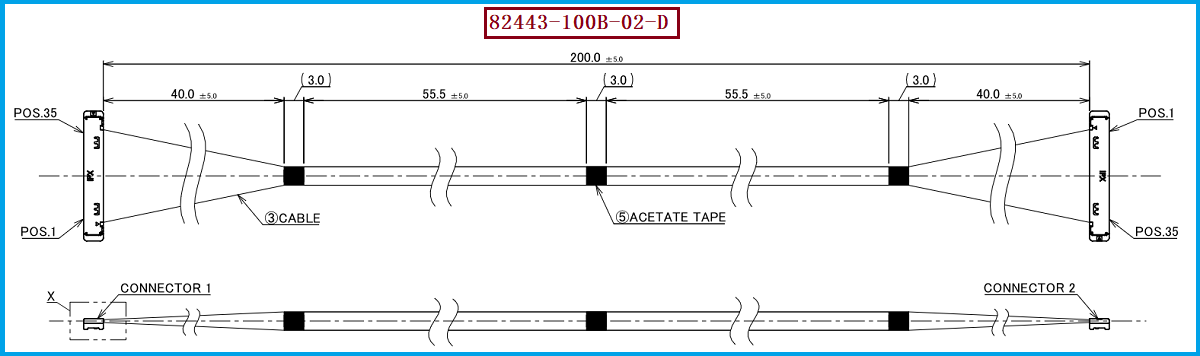

本文介绍的产品为 I-PEX 82443-100B-02-D 极细同轴线束，对应 CABLINE®-SS 系列 35Pin、200mm 规格，采用 40AWG 极细同轴线。其线材端使用的连接器型号为 20373-R35T-06，该连接器可适配 AWG 36、AWG 38、AWG 40 和 AWG 42 规格的线材。需要注意的是，连接器可适配的线规范围不代表这些线规可以不经验证直接互换。实际开发时，仍需根据设备设计要求，确认线材与端接结构的匹配性，以及线束在目标应用中的机械和电气性能。

————————————————————————————————————————————————————————————————

二、极细同轴线束长度增加后，会对高速信号产生哪些影响？
首先需要关注的是信号衰减。 高速信号在线束中传输时，导体损耗和介质损耗等因素会影响信号幅度。在其他条件相近的情况下，线束长度增加通常意味着传输路径变长，累积插入损耗可能随之增加。当信号频率较高、传输速率较快，或系统本身的信号裕量有限时，额外损耗可能使接收端更难获得足够的信号裕量。因此，工程师不能仅凭线束能否安装到设备中来判断选型是否合适，还需要结合工作频率、目标传输速率、线材特性和系统损耗预算评估可用长度。对于 82443-100B-02-D 的 200mm 规格，如果项目需要改用更长线束，应将其视为需要重新评估的设计变更，而不是简单延长线材即可。
其次需要关注传播时延、阻抗匹配及通道间时延差异。 线束长度增加通常会增加信号传播时延；如果连接器、线束与电路板走线之间存在阻抗不连续，还可能引起信号反射，影响接收端波形。在多通道高速传输系统中，不同通道的线长差异也可能造成时延偏差，进而影响通道间同步与时序裕量。需要强调的是，线束变长并不必然导致系统无法正常工作，实际影响还取决于信号频率、线材结构、阻抗控制、连接界面及系统设计。对于高速应用，建议结合实际线长与工作条件评估插入损耗、回波损耗及通道时延，并通过必要的测试确认是否满足设备要求。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在极细同轴线束选型过程中，建议工程师首先核对原始线束的完整料号、Pin 数、线长、线序、连接器配对关系及出线方向，再确认线材规格和高速信号要求。对于本款 35Pin、200mm 的 82443-100B-02-D，若目标是开发兼容替代线束，建议优先以原始线束的接口结构、40AWG 线材、长度和线序定义作为参考基准，避免在多个关键参数同时变化时增加验证难度。如果项目需要采用 AWG 36、AWG 38 或 AWG 42 等其他线规，则应重新评估线材尺寸、端接工艺、阻抗特性、布线空间和电气性能，不能仅凭连接器支持该线规就认定整体线束满足应用要求。
我们公司专注于极细同轴线束的生产制造，可根据客户的产品型号、连接器接口、线材规格、线长和装配需求，提供兼容替代方案的评估与制造支持。我们公司可提供：I-PEX 82443-100B-02-D 兼容替代线束方案。 配套线材端连接器型号为 20373-R35T-06，连接器可适配 AWG 36、AWG 38、AWG 40 和 AWG 42 线材。针对不同项目，我们可依据客户提供的图纸、样品或技术要求，协助核对关键规格并推进样品开发。替代方案的具体配置、兼容性和性能表现，仍需结合最终设计要求与样品验证结果确认，以帮助客户降低型号选错、接口不匹配及后续导入风险。

————————————————————————————————————————————————————————————————

四、替代线束的验证重点与采购评估建议
对于工程师而言，替代线束能否投入实际应用，关键在于规格匹配与验证结果，而不只是型号外观相似。建议在样品阶段核对连接器配合、线序、线长、端接质量及机械尺寸，并开展导通、短路等基础检查。若产品用于高速信号传输，还应根据系统要求评估特性阻抗、插入损耗、回波损耗和串扰等指标；如果线束长度、线规或布线路径发生变化，则应针对变更后的实际配置重新验证。对于存在动态弯折、狭小空间布线或特殊装配要求的设备，也应关注弯曲条件、应力释放和装配后的可靠性，避免只关注电气参数而忽略实际使用环境。
对于采购人员而言，明确线束完整型号、连接器型号、Pin 数、线规、长度、线序和验收要求，有助于减少询价、打样和批量采购过程中的沟通偏差。评估替代供应商时，除了关注成本和交期，还应考虑样品确认流程、生产一致性、质量控制及后续供货支持。我们公司可围绕客户的极细同轴线束替代需求，协助梳理关键技术要求，并依据项目条件推进样品确认与制造。通过前期规格核对、样品评估和必要的性能验证，客户可以更有依据地判断替代方案是否适用，为产品设计、供应链管理和后续批量导入提供支持。
极细同轴线束的长度会影响高速信号传输中的插入损耗和传播时延；当线长、线规或连接结构发生变化时，还需要关注阻抗匹配、反射和通道间时延差异。因此，线束选型不能只看尺寸是否合适，还应结合设备布局、传输要求及验证结果综合判断。本次介绍的 I-PEX 82443-100B-02-D 为 35Pin、200mm 极细同轴线束，线材端连接器型号为 20373-R35T-06，该连接器可适配 AWG 36、AWG 38、AWG 40 和 AWG 42 线材。我们公司可提供该型号的兼容替代线束方案，并根据客户实际需求开展规格核对、样品开发与制造支持，帮助客户评估适合自身设备的极细同轴线束连接方案。
