I-PEX 82437-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、高频高速设备为什么越来越重视极细同轴线束？

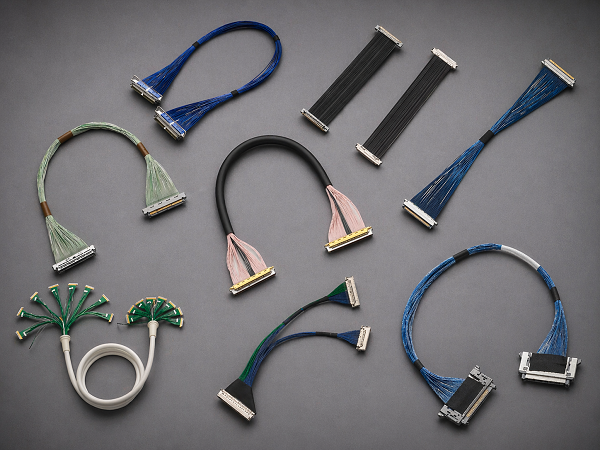

随着笔记本电脑、显示模组、摄像头、AI视觉设备及其他高速电子设备不断向高带宽、小型化方向发展，设备内部不仅需要传输更高速率的信号，同时还要面对有限的安装空间。对于工程师来说，线束已经不只是“把信号连接起来”，还需要综合考虑信号完整性、线材尺寸、弯折布线、连接器高度以及高速传输稳定性。极细同轴线通过同轴结构实现信号与屏蔽的紧密结合，在高速信号传输场景中能够兼顾细径、柔性以及屏蔽性能，因此越来越适合高频高速设备内部互连。I-PEX的CABLINE-CAL系列采用0.4mm Pitch、水平对插结构，最大嵌合高度约0.8mm，并以40Gbps/lane PAM3作为参考传输能力，产品定位本身就针对低空间和高速数据传输应用。
从工程设计角度来看，“为什么极细同轴线是高频高速传输的首选？”并不是单纯因为线径更细，而是因为高速传输对阻抗、串扰、信号衰减以及空间布局的要求越来越高。CABLINE-CAL的高速测试参考条件采用30Pin连接器、AWG40 Micro-Coax、45Ω、100mm线长以及GSSGSSG Pin Assignment，这为工程师进行高速线束设计和信号完整性评估提供了参考。需要注意的是，45Ω属于该测试条件下的参考参数，并不能直接理解为所有CABLINE-CAL线束都固定采用45Ω。

————————————————————————————————————————————————————————————————
二、I-PEX 82437-100B-02-D产品特点及工程应用参考

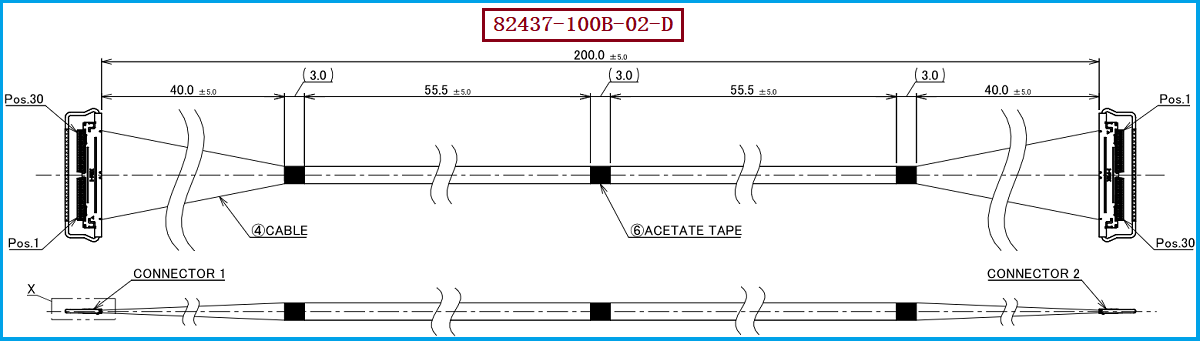

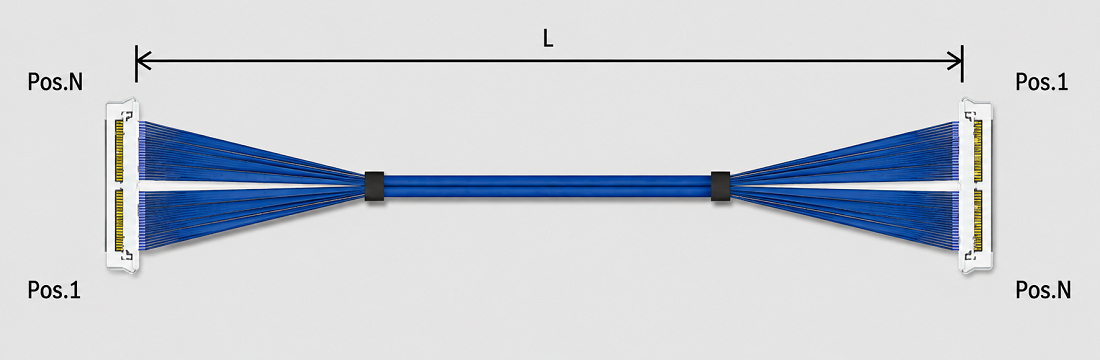

针对实际项目中的替代开发，I-PEX 82437-100B-02-D是一款CABLINE-CAL 30Pin极细同轴线束，采用40AWG Micro-Coaxial Cable，线长为200MM，线束结构为1-N，并配套使用线材端连接器20777-030T-01。该连接器属于CABLINE-CAL 30Pin Plug Housing，匹配0.4mm Pitch连接体系。对于工程师而言，开发兼容产品时不能只关注“30Pin、40AWG、200MM”三个参数，还需要同步确认连接器型号、Pin定义、出线方式、线材结构及整体尺寸，才能真正实现机械和电气层面的兼容。
从供应链和采购角度看，I-PEX CABLINE-CAL系列本身提供30Pin、40Pin以及100mm、200mm、300mm等不同配置，因此采购人员在寻找替代产品时，更应该按照具体料号进行对应，而不是只按照连接器系列进行模糊采购。对于本产品，核心识别信息就是I-PEX 82437-100B-02-D、30Pin、40AWG、200MM、1-N以及连接器20777-030T-01。我们公司可提供：I-PEX 82437-100B-02-D兼容替代线束方案，可根据客户实际设备结构和应用需求进行极细同轴线束的生产制造与配套开发。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在进行I-PEX 82437-100B-02-D兼容替代时，建议工程师优先确认连接器端的实际匹配关系，包括20777-030T-01、30Pin、0.4mm Pitch以及水平对插结构；其次确认40AWG Micro-Coax线材规格和200MM线长，同时核对1-N线序以及设备端的实际Pin Assignment。如果应用属于高速信号传输，还应进一步结合实际系统进行阻抗、插损、串扰及信号完整性验证，因为连接器的参考传输能力并不等同于整条线束装入设备后的最终系统性能。CABLINE-CAL支持AWG38、40、42、44等Micro-Coax规格，工作温度范围为-40℃～+85℃，并采用机械锁扣结构；其锁扣只有在Plug与Receptacle完全嵌合后才能锁定，有助于降低半嵌合和连接器回退风险。
对于采购人员来说，替代产品的判断也不能只比较单价，更需要关注连接器匹配度、线材一致性、长度及公差、加工工艺、批量稳定性和后续供应能力。尤其是极细同轴线束属于连接器、线材和精密加工工艺结合的产品，同样的Pin数和线长，如果线序、线材结构或连接器配合关系存在差异，都可能导致无法直接装机。因此，在替代选型阶段，建议以I-PEX 82437-100B-02-D为目标型号，对照20777-030T-01连接器、40AWG、200MM及1-N结构进行逐项确认，再结合样品测试和整机验证确定最终替代方案。

————————————————————————————————————————————————————————————————

四、总结：极细同轴线为什么适合高频高速传输？
对于高速电子设备而言，线束正在从简单的连接部件转变为影响信号质量、结构空间和设备可靠性的重要组成部分。极细同轴线兼顾细径化、高速信号传输和柔性布线需求，配合低高度、高密度连接器后，可以更好地满足新一代电子设备对高速、小型化和可靠连接的综合要求。I-PEX 82437-100B-02-D采用30Pin、40AWG、200MM配置，并使用20777-030T-01连接器，是CABLINE-CAL极细同轴线束方案中的典型规格。针对需要国产化、供应链优化或兼容替代的客户，我们公司可提供I-PEX 82437-100B-02-D兼容替代线束方案，为工程选型、样品验证及批量生产提供对应的极细同轴线束制造支持。

我是【BBC电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。
