I-PEX 82873-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、30Pin高密度设计，满足轻薄设备内部连接需求
随着笔记本电脑、显示模组、摄像设备等电子产品不断向轻薄化和小型化发展，设备内部能够用于布线和连接的空间越来越有限。传统线束在高密度布线环境下容易受到空间限制，而极细同轴线束凭借较小的线径和紧凑的连接结构，可以在有限空间内完成多通道信号连接，更适合现代电子设备内部的高密度布局。

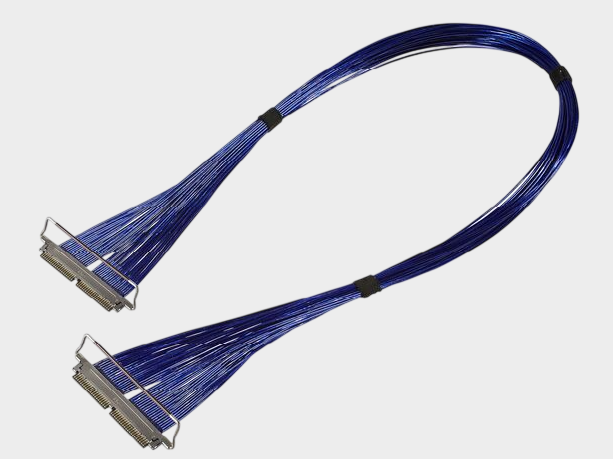

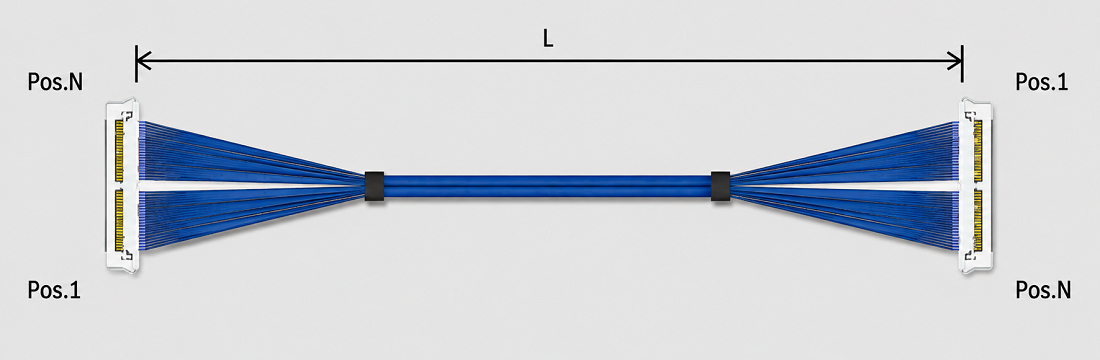

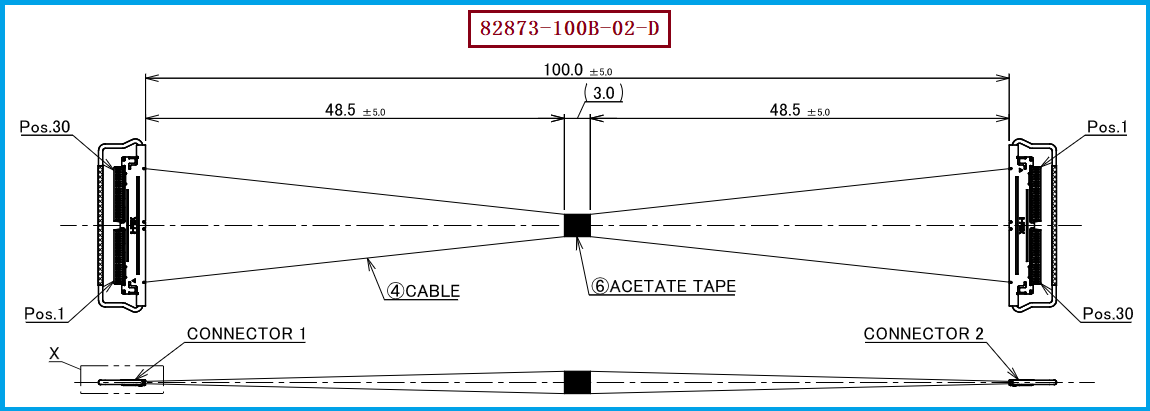

I-PEX 82873-100B-02-D是一款30Pin极细同轴线束，采用AWG 40 Micro-Coaxial Cable，线长100mm，连接结构为1-N，配套线材端连接器型号为20777-030T-01。连接器采用0.4mm Pitch设计，水平插合，嵌合高度约0.73±0.07mm，最大约0.8mm，深度为5.5mm，在连接器尺寸和安装空间方面适合对高度要求较高的设备内部应用。

————————————————————————————————————————————————————————————————

二、AWG 40极细同轴线结构与优势，兼顾空间利用和信号传输
极细同轴线主要由中心导体、绝缘层和屏蔽结构组成，通过同轴结构实现信号传输。相比普通导线，极细同轴线能够在较小外径下实现较为稳定的电气性能，同时有助于降低外部干扰和相邻线路之间的串扰，因此在高速显示、数据传输以及高密度内部连接场景中具有较好的应用优势。
82873-100B-02-D采用AWG 40规格，在保持线束纤细的同时兼顾高速信号传输需求。CABLINE-CAL系列可适配AWG 38、AWG 40、AWG 42和AWG 44等Micro-Coax规格，其中30Pin、AWG 40、100mm的组合与该产品结构相匹配。高速应用中还需要结合实际阻抗、Pin Assignment、线长以及设备端信号要求进行综合验证，不能只根据线径判断最终传输性能。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在进行I-PEX 82873-100B-02-D兼容替代时，工程师需要重点确认30Pin、0.4mm Pitch、AWG 40、100mm以及1-N等关键规格，同时核对20777-030T-01线材端连接器的结构尺寸、插合方向、锁扣方式和线束出口方向。如果设备空间较为紧凑，还需要确认线束弯折区域、连接器高度以及实际装配空间，避免出现连接器能够插合但线束无法正常安装的问题。对于采购人员而言，兼容替代不仅要关注单价，还需要综合考察连接器匹配度、极细同轴线规格、端子加工一致性、线长公差、批量生产能力以及供应稳定性。我们公司专注于极细同轴线束的生产制造，可提供 I-PEX 82873-100B-02-D兼容替代线束方案，围绕30Pin连接结构、20777-030T-01线材端连接器以及AWG 40极细同轴线进行对应开发和生产，可根据客户实际产品的线长、安装空间和连接方式等要求进行匹配。

————————————————————————————————————————————————————————————————

四、面向工程开发与采购需求的极细同轴线束解决方案
对于需要国产替代、第二供应商导入或者供应链优化的客户，82873-100B-02-D可以作为明确的规格参考。从产品结构来看，30Pin配合0.4mm Pitch能够实现较高的连接密度，AWG 40极细同轴线能够减少线束在设备内部的空间占用，而100mm长度则适用于相应的短距离内部连接场景。CABLINE-CAL连接器还采用机械锁扣结构，在公座与母座完全嵌合后进行锁定，有助于提高连接稳定性。
我们公司可提供 I-PEX 82873-100B-02-D兼容替代线束方案，并可根据客户样品、图纸及实际装配需求进行针对性开发。对于工程项目，可以从连接器、线材、Pin数量、线长及结构尺寸等方面进行匹配验证；对于批量采购，则可以根据项目需求进行样品、小批量及量产配套，为客户提供稳定的极细同轴线束供应方案。

————————————————————————————————————————————————————————————————

五、总结：I-PEX 82873-100B-02-D极细同轴线束兼容替代方案
I-PEX 82873-100B-02-D是一款30Pin、AWG 40、100mm、1-N结构的极细同轴线束，配套线材端连接器为20777-030T-01，采用0.4mm Pitch连接设计，适合对设备内部空间、连接密度以及高速信号传输有要求的应用场景。其极细同轴线结构能够在有限空间内完成多通道信号连接，为轻薄化、高密度电子设备提供更灵活的内部布线方案。
针对需要国产替代、第二供应商或供应链优化的客户，我们公司可提供 I-PEX 82873-100B-02-D兼容替代线束方案，围绕30Pin、AWG 40、100mm及20777-030T-01连接器进行对应开发与生产，并可结合客户实际产品的结构和装配要求进行匹配，为工程开发和批量采购提供极细同轴线束解决方案。

我是【BBC电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。
