I-PEX 82896-100B-02-D 20497-032T-30兼容型极细同轴线束替代品

一、高端笔记本的内部连接，不能只看线缆尺寸
高端笔记本的内部连接系统需要在有限空间内完成多个组件之间的信号传输。随着设备结构越来越紧凑，线束不仅要满足连接器接口要求，还要适应内部布线路径和装配空间。如果只根据线缆外径或连接器外观进行选型，可能忽略线规、线长、线位定义以及实际电气性能等关键条件。对于工程师而言，合适的极细同轴线束应当与整机结构和信号需求相匹配，而不是单纯选择尺寸最小的产品。
极细同轴线能够在较小外径下提供中心导体、绝缘层和外部屏蔽结构，适用于部分空间紧凑且对信号传输有要求的内部连接场景。对于笔记本显示模组等应用，紧凑的线缆结构有助于优化布线，但信号稳定性还与阻抗控制、端接工艺、连接器及整机设计有关。因此，工程师需要从系统角度进行选型验证，采购人员则应确保询价规格准确完整，避免只比较单价而忽略产品配置差异。

————————————————————————————————————————————————————————————————

二、从样品确认到批量采购，关键参数需要提前明确
在极细同轴线束项目中，样品确认是连接设计与批量采购之间的重要环节。工程师通常需要确认连接器型号、PIN数、间距、线材规格、线束长度及线位对应关系，并检查线束是否符合设备的装配空间和电气要求。如果产品用于屏幕转轴等活动区域，还需要关注实际弯曲条件、固定方式及线束与周边结构的间隙。提前明确这些要求，有助于减少打样后的反复修改，并提高项目导入效率。
采购人员在寻找替代供应商时，也需要以完整的产品规格为依据。即使连接器型号一致，如果线材规格、长度、端接方式或线位定义不同，整套线束也未必可以直接替换。合理的采购评估应建立在技术要求一致的基础上，同时关注样品验证、生产一致性和交付能力。通过工程与采购协同确认关键参数，既能降低规格理解偏差，也有利于后续开展成本比较和供应商导入。

————————————————————————————————————————————————————————————————

三、I-PEX 82896-100B-02-D的参数核对与兼容评估

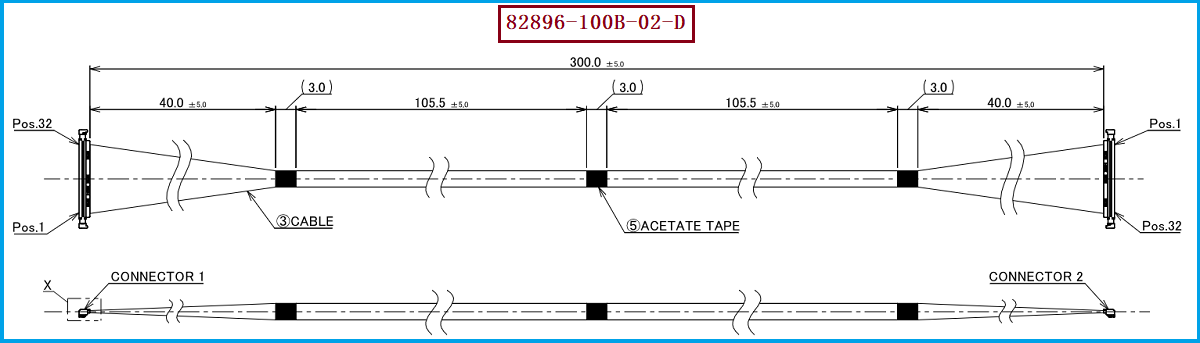

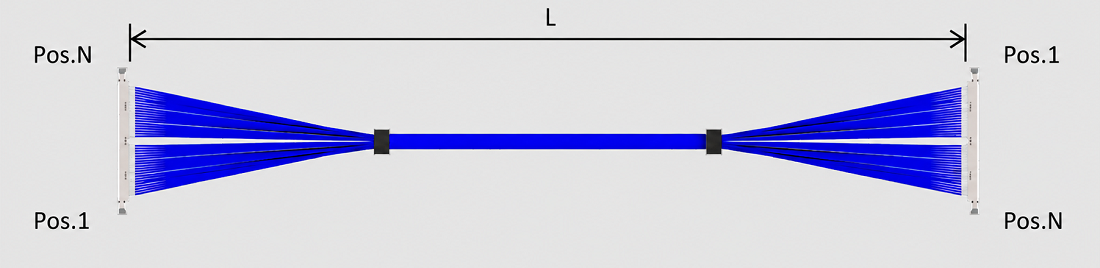

I-PEX 82896-100B-02-D为32Pin极细同轴线束，线束长度为300mm，采用AWG44线材，连接形式为1-N。其线材端连接器型号为 20497-032T-30，对应32PIN、0.3mm间距的连接器配置。CABLINE-UA II系列采用紧凑型结构，插合高度为1.27 ± 0.1mm，连接器深度为2.9mm。这些参数可用于工程师进行初步接口和空间评估，但在实际笔记本项目中，仍需根据配对端连接器、主板布局和设备结构确认适配性。
该连接器可适配AWG42、AWG44和AWG46规格的线材，而82896-100B-02-D采用的是AWG44。因此，若客户希望调整线规或线束长度，应重新确认目标配置的尺寸、电气要求和实际装配条件。对于采购人员，询价时建议明确提供完整型号及对应技术要求；对于工程师，则应在样品阶段核对线位、导通和相关电气性能，必要时结合目标系统开展信号验证。只有这些关键条件得到确认，才能更准确地评估兼容替代方案。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议
对于高端笔记本的高速信号连接应用，选型时除了核对连接器型号、PIN数、间距、线材规格和线束长度，还应确认线位定义、阻抗要求及目标设备的信号性能。针对I-PEX 82896-100B-02-D，需重点确认20497-032T-30连接器、32PIN、0.3mm间距、AWG44线材及300mm线长，避免仅凭连接器外形相同就判断整套线束可以直接替换。
我们公司可提供：I-PEX 82896-100B-02-D 兼容替代线束方案，可根据客户图纸、样品及技术要求开展规格确认和生产制造。工程师可结合实际应用评估接口适配与信号表现，采购人员则可依据一致的技术要求开展供应商比较。替代线束投入使用前，应通过必要的样品装配、导通检查及相关电气性能验证，确保符合项目需求。

我是【美金电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：尹经理 18013280527（微信同号）。
