I-PEX 82148-100B-02-D 20497-032T-30兼容型极细同轴线束替代品

一、内窥镜为什么需要极细同轴线？
随着医疗内窥镜向高清成像、微型化和精细化方向发展，设备内部的连接设计面临着越来越多的挑战。内窥镜通常需要在有限的结构空间内布置摄像模组、信号连接线路及相关电子组件，部分产品还需要考虑探头尺寸、弯曲结构和装配空间。传统线缆如果外径较大，可能增加内部布线难度，也会限制其他组件的布局。极细同轴线具有线径小、结构紧凑的特点，能够帮助制造商在有限空间内实现多路信号连接，因此成为部分小型成像设备值得考虑的连接方案。
除了节省空间，图像信号的稳定传输也是内窥镜设计需要关注的因素。摄像模组采集的图像数据需要通过内部连接线路传输至后端处理电路，线缆的阻抗特性、屏蔽结构、连接端接和布线方式都可能影响信号表现。极细同轴线采用中心导体、绝缘层及外部屏蔽等同轴结构，有助于控制电磁干扰，并为高速信号连接提供支持。当然，最终传输效果还取决于线材规格、连接器、信号速率和整机电路设计，并不是所有内窥镜都会采用同一种线缆，仍需依据具体产品要求进行选择。

————————————————————————————————————————————————————————————————

二、小线径与高密度连接，如何满足内窥镜的设计需求？
对于内窥镜工程师而言，线束选型需要同时考虑空间占用、信号连接数量和装配可行性。极细同轴线能够在较小的线径条件下构建独立的同轴传输通道，为摄像模组与后端电路之间的连接提供选择。与单纯关注线缆粗细相比，设计人员还需要综合评估线束长度、布线路径、弯曲条件、屏蔽连续性和连接器布局，确保线束既能适应设备结构，也能满足系统的电气要求。

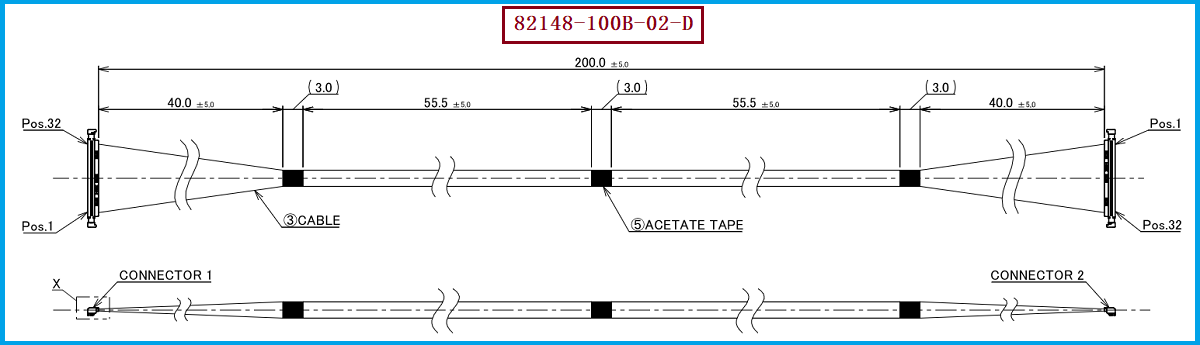

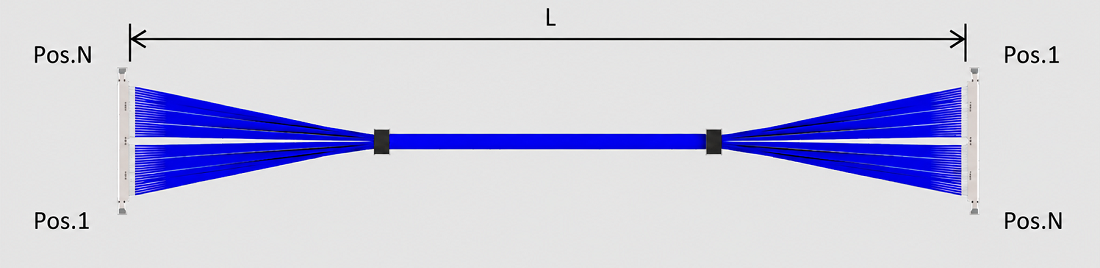

本文介绍的 I-PEX 82148-100B-02-D 极细同轴线束，采用32Pin连接设计、44AWG极细同轴线，线束长度为200mm，连接形式为1-N。其线材端连接器型号为 20497-032T-30，连接器具有 32PIN、0.3mm间距的紧凑结构。对于需要在有限空间内安排多路连接的精密电子设备，这些规格为工程师评估连接密度和线束布局提供了参考。若计划用于内窥镜设备，还应根据实际摄像模组接口、信号要求及整机空间进行适配验证，不能仅凭型号和外形直接判断是否适用。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
内窥镜制造商在选择极细同轴线束时，需要重点关注线径与空间需求、信号传输要求、连接器尺寸、PIN数、间距及线位定义。对于 I-PEX 82148-100B-02-D，建议核对线材端连接器 20497-032T-30、32PIN、0.3mm间距、44AWG线材规格和200mm线束长度，并进一步确认另一端连接器配置、连接形式及两端PIN位对应关系。对于成像信号连接，还应结合系统的阻抗要求、工作频率和实际布线条件进行测试，避免因连接器或线位不匹配而影响设备调试。
我们公司可提供：I-PEX 82148-100B-02-D 兼容替代线束方案。作为极细同轴线束生产制造商，我们可根据客户提供的图纸、样品和技术要求，对连接器配置、线材规格、线束长度及线位定义进行核对，并依据确认后的规格开展制造。对于工程师而言，前期图纸核对和样品测试有助于确认接口匹配及装配可行性；对于采购人员而言，明确的规格要求也有助于评估替代供应商和后续采购方案。若用于内窥镜产品，还需根据整机要求完成必要的电气性能、机械适配和可靠性验证。

————————————————————————————————————————————————————————————————

四、从线束制造到整机验证，为内窥镜连接提供支持
极细同轴线的优势不仅在于尺寸紧凑，也在于其结构能够为信号传输和屏蔽设计提供基础。但要将这些优势转化为实际应用价值，线束本身的加工质量同样重要。细线处理、连接器端接、线位控制及成品检验都会影响最终连接效果。对于32PIN、0.3mm间距的高密度连接结构，制造过程中需要重视PIN位识别、端接质量和线束尺寸控制，并根据客户要求开展导通、线位及相关电气检查。
内窥镜制造商关注极细同轴线，主要是因为这类线材能够在小型化布线、信号连接和空间利用之间提供一种可行的平衡，但具体方案仍需根据设备设计和验证结果确定。围绕 I-PEX 82148-100B-02-D，我们公司可提供极细同轴线束制造与兼容替代支持，并针对 20497-032T-30、32PIN、0.3mm间距等关键规格进行确认。通过明确产品要求、开展样品验证并控制制造过程，为内窥镜及其他精密成像设备的线束选型和替代采购提供支持。

我是【美金电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18013280527（微信同号）。
