一、极细同轴线束信号衰减的原因与影响
极细同轴线束广泛应用于笔记本电脑、显示模组、摄像头及各类高速电子设备，主要承担高密度空间内的高速信号传输任务。信号在传输过程中可能受到导体损耗、介质损耗、阻抗不连续、连接器端接不良及线束布线方式等因素影响，出现信号衰减或波形失真。当传输速率较高或线束长度增加时，这些因素更需要得到重视，否则可能影响信号完整性，导致数据传输不稳定、画面异常或设备运行可靠性下降。
以 I-PEX 82890-100B-02-D 为例，这是一款 CABLINE-SS 系列 40Pin 极细同轴线束，长度为 300mm，线材端连接器型号为 20373-R40T-06，采用 40 根 AWG 40 微型同轴线，特性阻抗为 50Ω。工程师在进行线束选型时，需要结合设备的工作频率、信号速率和接收端容限评估传输性能；采购人员则应关注线束规格、端接工艺和产品一致性，避免因材料或制造差异影响信号质量。需要注意的是，连接器系列的高速性能与具体线束的实际传输表现并不完全相同，仍需结合实际线长、线材阻抗及测试条件进行确认。

————————————————————————————————————————————————————————————————

二、降低极细同轴线束信号衰减的关键方法
降低信号衰减，首先要选择适合应用频率和传输要求的微型同轴线，并控制线材结构和阻抗的一致性。导体尺寸、绝缘介质特性、屏蔽结构及制造公差都会影响高频传输性能。对于高速信号应用，除了关注线材的直流导通情况，还应重视插入损耗、回波损耗及阻抗连续性。在线束加工过程中，应避免过度剥线、导体损伤、屏蔽层处理不当及端接尺寸偏差，减少连接器与线缆过渡区域出现阻抗突变的可能性。
其次，应合理控制线束长度和布线路径，避免不必要的绕线、急弯、挤压及靠近强干扰源的长距离并行布线。I-PEX CABLINE-SS 连接器采用 0.4mm 端子间距，结合高度约为 1.65±0.2mm，适合空间紧凑的设备内部连接；该系列的高速性能测试条件包含 40Pin 连接器、AWG 40 微型同轴线、45Ω 阻抗和 100mm 线长，测试结果可作为理解其高速应用能力的参考，但不能直接视为 300mm 线束的测试结论。因此，对于 I-PEX 82890-100B-02-D 这类 300mm 线束，应根据实际工作频率和系统要求验证插入损耗、回波损耗及信号完整性，而不能仅凭连接器型号判断传输性能。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议

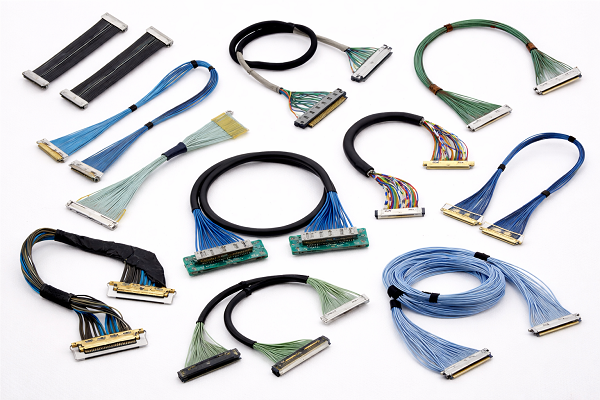

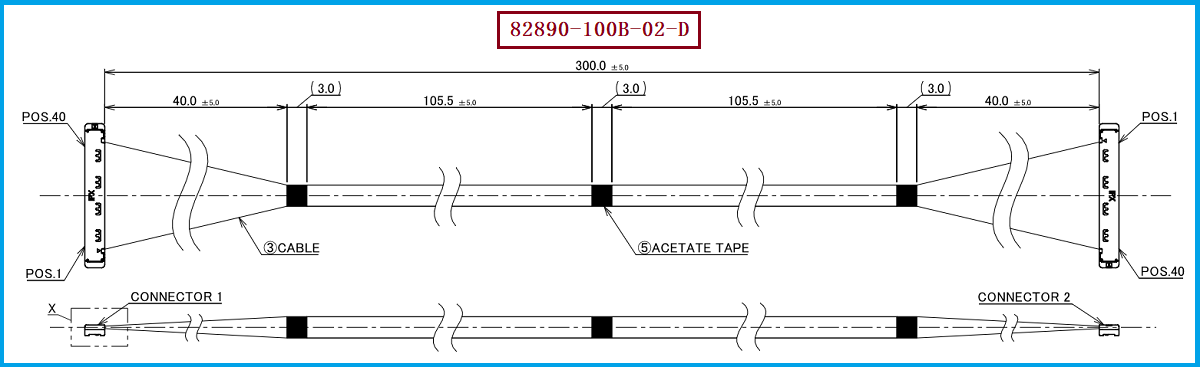

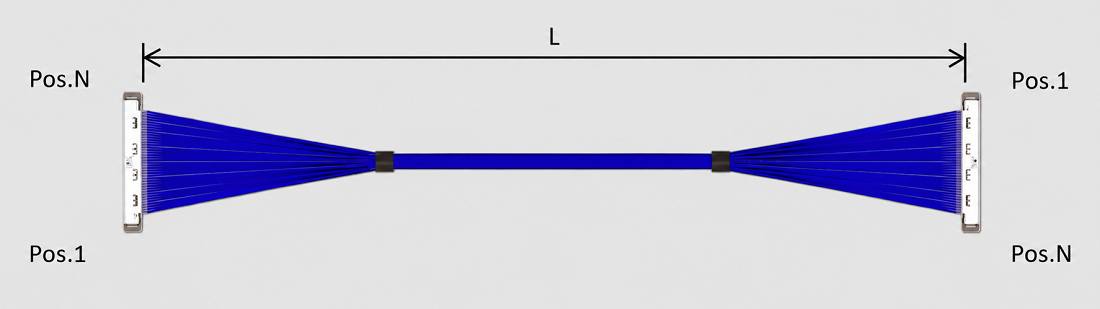

在选型或开发兼容替代线束时，应优先核对原产品的完整料号、Pin 数、线长、线材规格、连接器型号和线路定义。针对 I-PEX 82890-100B-02-D，关键参数包括 40Pin、300mm 长度、AWG 40 微型同轴线、50Ω 特性阻抗，以及线材端连接器 20373-R40T-06。还应确认两端连接器结构、线序对应关系及设备内部安装空间，确保替代线束在机械连接和电气性能方面符合实际要求。特别是在高速应用中，不能只以外形相同、长度一致作为替代依据，还需要确认线材阻抗和传输性能是否满足系统需求。
对于工程师，建议在替代方案导入前明确目标信号速率、工作频率和允许的传输损耗，并根据实际应用开展样品验证。测试项目可结合需求选择插入损耗、回波损耗、时域反射或眼图等信号完整性测试。对于采购人员，则建议在询价阶段明确产品料号、图纸版本、连接器型号、线长及必要的测试要求，并将样品验证结果纳入供应商评估流程。如果替代方案涉及线材结构、阻抗或端接工艺变化，应先完成技术确认，再安排批量采购，以降低因规格不匹配导致的质量风险。

————————————————————————————————————————————————————————————————

四、I-PEX 82890-100B-02-D 极细同轴线束兼容替代与制造服务
针对高速信号传输中的衰减控制需求，我们公司可根据客户提供的产品图纸、样品及技术要求，开展极细同轴线束兼容评估与定制制造。对于 I-PEX 82890-100B-02-D，可围绕 40Pin 配置、300mm 线长、AWG 40 微型同轴线及 20373-R40T-06 连接器进行规格确认，并关注线材选型、端接质量、线路定义和加工一致性。对于有明确高速传输要求的项目，还可根据实际应用条件确定相应的样品验证方案，协助客户评估替代线束的适用性。
我们公司可提供：I-PEX 82890-100B-02-D 兼容替代线束方案。 无论是工程师开展新产品开发、信号完整性验证，还是采购人员寻找备选供应渠道、安排线束更换及后续批量采购，都可根据项目要求评估合适的制造方案。通过合理选型、规范加工和必要的电气性能验证，有助于控制线束传输过程中的损耗风险，为高速设备的稳定运行及持续生产提供支持。
