I-PEX 83020-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、32Pin高密度设计，适应紧凑型高速连接需求
随着笔记本电脑、平板设备、显示模组、摄像头模组以及AI设备不断向轻薄化、小型化方向发展，设备内部能够用于布线的空间越来越有限，而高速数据传输对线束的信号完整性和连接可靠性要求却越来越高。在这种应用环境下，极细同轴线凭借较小的线径、紧凑的屏蔽结构以及适合高密度布线的特点，逐渐成为高速设备内部连接的重要方案。相比普通线缆，极细同轴线能够在有限空间内实现多通道信号传输，为工程师进行内部结构设计和高速信号布线提供更大的空间灵活性。

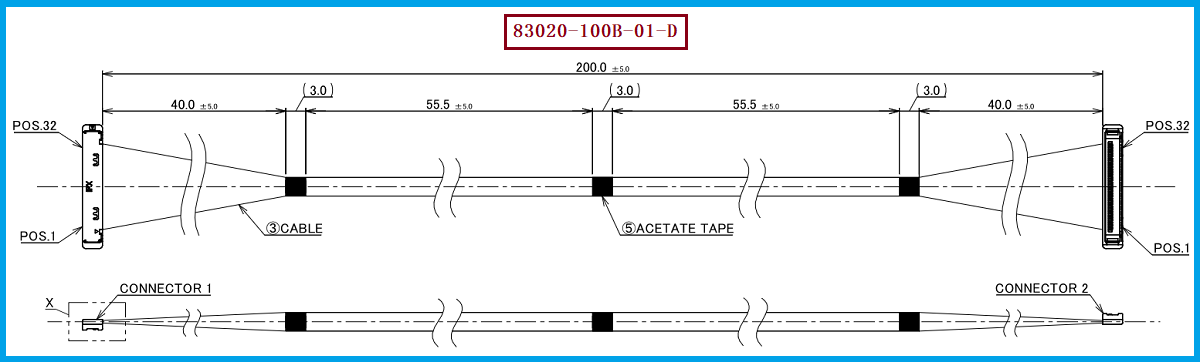

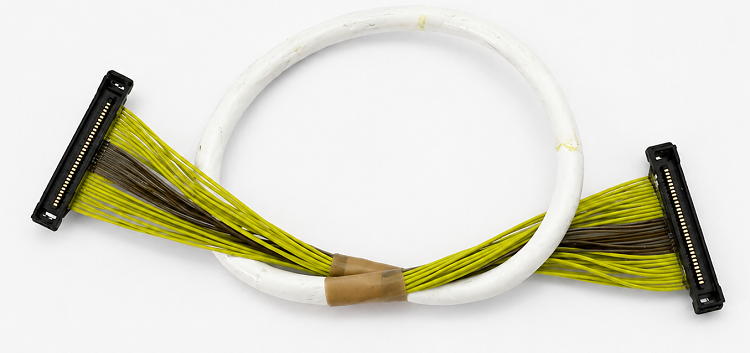

本次介绍的产品为 I-PEX 83020-100B-01-D，属于CABLINE-SS 32Pin极细同轴线束，线束长度为 200MM，线材端使用的连接器型号为 20373-R32T-06。该产品采用 32Pin、0.4mm Pitch 的高密度连接结构，线序为 1-1，配合极细同轴线缆，可用于对连接密度、空间尺寸以及高速信号传输具有较高要求的设备内部连接场景。CABLINE-SS采用垂直直角连接方式和水平出线结构，能够适应较为紧凑的设备内部空间布局。

————————————————————————————————————————————————————————————————
二、极细同轴线为什么成为高速连接领域的重要选择？
当高速信号速率不断提升以后，线缆已经不只是简单承担“导通”的作用，阻抗一致性、信号衰减、串扰以及外部电磁干扰等因素都会影响最终的数据传输效果。极细同轴线通过信号导体、绝缘层和屏蔽结构的紧凑组合，在减小线缆整体尺寸的同时，为高速信号提供相对稳定的传输环境。尤其是在多通道高速信号集中布线的场景中，极细同轴线能够兼顾小型化与信号传输需求，因此在高速显示、摄像头、笔记本以及其他电子设备内部连接中具有较高的应用价值。
从工程选型角度来看，CABLINE-SS系列采用 0.4mm Pitch，并提供10Pin、14Pin、20Pin、30Pin、32Pin、35Pin、40Pin和50Pin等不同Pin数规格，同时可匹配多种极细同轴线规格。该系列连接器采用W-Point双触点设计，有助于提升连接状态下的接触稳定性；在高速应用方面，其设计可覆盖V-by-One US、HDMI 2.1、USB 3.2 Gen2、eDP等高速信号应用。对于工程师而言，这意味着在设备内部空间受到限制的情况下，可以通过极细同轴线束实现更高密度的高速信号连接，并在结构设计与信号传输之间取得更好的平衡。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于工程师和采购人员来说，极细同轴线束选型不能只看Pin数和线束长度，还需要同时确认线材端连接器、线序、线材规格、机械空间以及设备端配合连接器等关键条件。以 I-PEX 83020-100B-01-D 为例，其线材端连接器型号为 20373-R32T-06，对应32Pin、0.4mm Pitch结构，线束长度为 200MM，线序为1-1。在进行兼容或替代设计时，应以这些关键参数作为基础条件，同时结合实际设备的安装空间、弯折路径和高速信号传输要求进行综合验证，避免仅按照“32Pin”或“200MM”进行简单替换。
如果原设备正在使用 I-PEX 83020-100B-01-D，对于第二供应商导入、国产替代或者供应链优化，可以优先围绕 32Pin、200MM、1-1线序、20373-R32T-06连接器等条件进行匹配，再根据实际项目要求对线材规格、阻抗及高速信号性能进行样品验证。我们公司可提供：I-PEX 83020-100B-01-D兼容替代线束方案，可根据客户实际应用需求进行极细同轴线束生产制造，并围绕连接器配置、线束长度、线序以及装配要求进行匹配，为工程师进行产品验证以及采购人员进行供应商替代和批量采购提供相应的线束方案。

————————————————————————————————————————————————————————————————

四、兼顾高速传输、小型化与供应链替代需求
I-PEX 83020-100B-01-D是一款32Pin、200MM长度、1-1线序的极细同轴线束，线材端连接器型号为 20373-R32T-06，采用0.4mm Pitch高密度连接结构。对于需要在有限空间内实现多通道高速信号连接的电子设备而言，极细同轴线能够通过紧凑的线缆结构兼顾小型化布线和高速信号传输需求，这也是其逐渐成为高速连接领域重要选择的主要原因之一。
从产品选型和供应链角度来看，兼容替代极细同轴线束需要同时考虑连接器、Pin数、线序、长度、线材规格、机械尺寸以及高速信号性能，而不是简单进行型号替换。针对 I-PEX 83020-100B-01-D 这类32Pin高速极细同轴线束，我们公司可提供相应的兼容替代线束制造方案，为工程验证、产品导入、供应商替换及批量采购提供更多选择。

我是【BBC电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。
