I-PEX 82887-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、为什么高速信号传输越来越重视极细同轴线？
随着笔记本电脑、显示设备、摄像头模组、AI视觉设备以及其他高速电子设备不断向高速化、小型化发展，设备内部的数据传输对线束提出了更高要求。高速信号并不是简单地“能够导通”即可，传输过程中还需要关注阻抗、信号衰减、串扰、外部电磁干扰以及不同通道之间的信号完整性。极细同轴线将中心导体、绝缘层和屏蔽结构集成在非常小的线径中，在有限空间内为高速信号提供相对稳定的传输环境，因此特别适合高密度、高速信号连接场景。CABLINE®-SS连接器本身采用0.4mm间距设计，并面向高速、小型化连接应用，可支持最高16Gbps/Lane的高速传输能力。
对于工程师而言，选择极细同轴线的核心价值之一，是在“高速传输”和“有限空间”之间取得平衡。普通导线在低速、普通控制信号应用中可能已经足够，但当信号频率和数据速率不断提高后，传输路径的电气特性就会越来越重要。极细同轴线通过受控的传输结构和屏蔽方式，有利于降低高速信号传输过程中受到外部干扰以及通道之间相互影响的风险，同时又能够保持较小的线径和较高的布线灵活性，这也是极细同轴线越来越多应用于精密电子设备内部高速连接的重要原因。

————————————————————————————————————————————————————————————————

二、82887-100B-02-D：32P、AWG #40、50Ω极细同轴线束

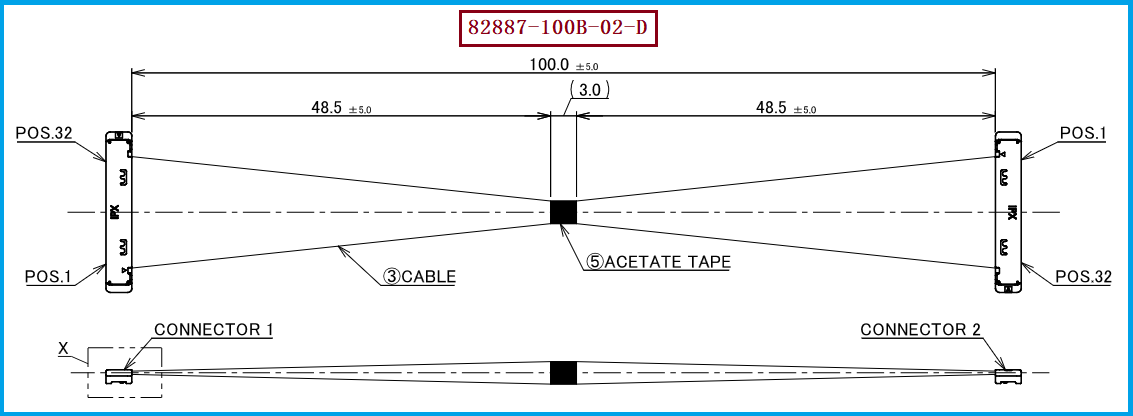

针对需要32路高速信号连接的应用，I-PEX 82887-100B-02-D是一款CABLINE®-SS 32P极细同轴线束，采用32根Micro-Coaxial Cable，线材规格为AWG #40、50Ω、Blue，标称线束长度为100mm，长度公差为±5mm。线束两端采用CABLINE-SS系列32Pin连接结构，线材端使用的连接器型号为20373-R32T-06，配套结构中的32Pin连接器与线束形成高密度的整体连接方案。在I-PEX CABLINE-SS系列产品中，82887-100B-02-D对应32Pin、40AWG、100mm长度的1-N标准线束设计，可满足高密度信号传输场景下对小型化和稳定连接的应用需求。
从工程应用角度来看，这款32P线束的特点不仅在于“32芯”，更在于超细线径、高密度连接和高速信号传输结构的组合。其线材端连接器20373-R32T-06对应CABLINE-SS 32Pin Plug Housing，连接器采用0.4mm Pitch结构，32Pin型号的相关尺寸可用于设备内部空间和PCB布局评估。 此外，该线束的线位定义为1：32，实际替代生产时需要重点确认两端Pin位对应关系，确保每一根Micro-Coaxial Cable与连接器端子的对应关系准确，避免出现机械接口能够匹配但信号通道定义不一致的问题。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于工程师和采购人员而言，选择32P极细同轴线束时，不建议只根据“32Pin”和“100mm”进行简单替换，而应同时核对线束料号、Pin数量、线材规格、特性阻抗、线长、连接器型号以及线位定义。本方案对应的重点匹配信息为：I-PEX 82887-100B-02-D、32P、Micro-Coaxial Cable、AWG #40、50Ω、100mm，以及线材端连接器20373-R32T-06，线位定义1：32。其中，连接器型号和线位关系尤其值得在打样、来料检验和替代验证阶段重点确认。CABLINE-SS系列还提供10P、14P、20P、30P、32P、35P、40P、50P等不同Pin数规格，因此实际选型时应根据设备接口和原有线束定义进行一一对应，而不能仅按照外观尺寸判断兼容性。
对于存在原厂线束采购成本、交期、供应稳定性或国产化替代需求的客户，我们公司可提供：I-PEX 82887-100B-02-D兼容替代线束方案。我们专注于极细同轴线束的生产制造，可围绕32P结构、AWG #40极细同轴线、100mm长度、连接器匹配及1：32线位定义等关键要求进行替代方案开发，并可根据客户实际设备对线长、线序、连接器配置及装配要求进行进一步确认。对于工程师，可重点从信号完整性、机械空间和接口匹配角度进行验证；对于采购人员，则可从型号对应、规格一致性、批量生产能力及供应稳定性角度进行评估，从而建立更适合实际项目需求的极细同轴线束供应方案。

————————————————————————————————————————————————————————————————

四、高速设备中的极细同轴线束，关键在于“高速+小型+可靠”
高速信号传输为什么要用极细同轴线？核心原因并不是单纯追求“线越细越好”，而是在高速信号环境下，需要在线缆尺寸、阻抗控制、屏蔽结构、信号完整性以及设备内部空间之间取得合理平衡。对于笔记本、显示模组、摄像头、AI视觉设备等空间紧凑且高速信号密集的产品而言，极细同轴线能够将多通道高速信号连接与小型化布线结合起来，而CABLINE-SS系列0.4mm间距以及低高度、小型化结构，也使其适合空间受限的设备内部连接应用。
以I-PEX 82887-100B-02-D为例，这是一款32P、AWG #40、50Ω、100mm的极细同轴线束，线材端连接器型号为20373-R32T-06，线位定义为1：32。对于正在寻找原有线束替代、第二供应商或国产替代方案的客户，我们公司可提供82887-100B-02-D兼容替代线束方案，围绕连接器、线材、长度、线位及整体线束结构进行匹配开发，为高速电子设备内部极细同轴线束应用提供更具针对性的制造与供应选择。

我是【BBC电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。
