I-PEX 83018-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

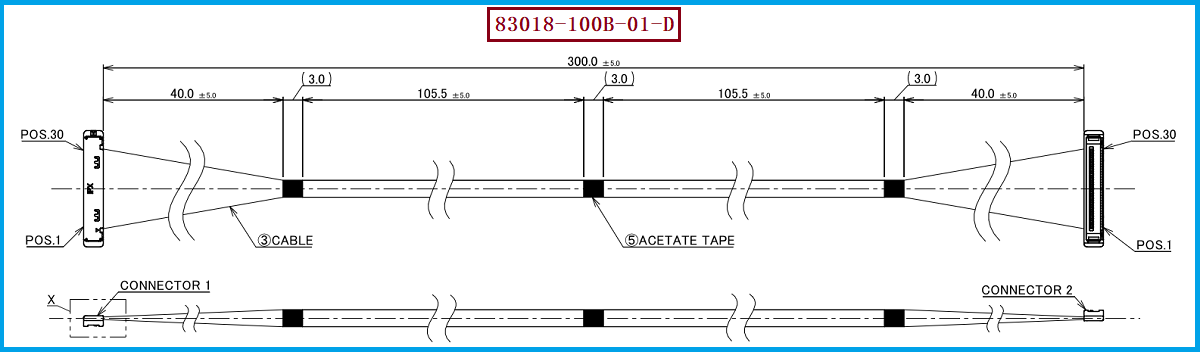

一、I-PEX 83018-100B-01-D：30Pin、300mm极细同轴线束
在高速信号传输、图像采集、显示模组等设备内部，线束不仅承担信号连接作用，连接器、线材以及整体结构的匹配也会直接影响高速信号传输质量。I-PEX 83018-100B-01-D属于CABLINE®-SS 30Pin极细同轴线束方案，采用Micro-Coaxial Cable极细同轴线，线材规格为AWG 40，阻抗为50Ω，整体线束长度为300mm，适合对空间、布线密度以及高速信号完整性有要求的设备内部连接。
该型号线材端使用的连接器型号为20373-R30T-06，30Pin结构与线束中的30根极细同轴线对应，另一端配合板端连接结构实现设备内部信号连接。对于工程师而言，300mm长度、AWG 40线材以及连接器结构需要作为一个整体进行考虑，而采购人员在进行替代选型时，则需要重点确认型号、Pin数、线长、线材规格及连接器型号是否一致。

————————————————————————————————————————————————————————————————

二、如何确保连接器与极细同轴线的阻抗匹配？
高速信号在极细同轴线中传输时，阻抗并不是单纯由线材决定。线芯、绝缘层、屏蔽结构以及连接器内部的端子排列和空间结构都会影响信号通道的特性阻抗。如果线材与连接器之间存在明显的阻抗不连续，高速信号经过连接位置时就可能产生反射，进而影响信号完整性。因此，确保连接器与极细同轴线的阻抗匹配，需要从线材、端接结构和连接器整体通道进行设计和控制。
以I-PEX 83018-100B-01-D为例，50Ω Micro-Coaxial Cable与30Pin连接器结构形成完整的高速信号通道。工程师在选型时不能只看“AWG 40”或“50Ω”这一个参数，还需要关注连接器Pin数、端子布局、线材端接方式以及线束长度等因素。尤其在高速差分或高频信号应用中，连接器位置属于信号链路中的阻抗过渡区域，连接器与线材之间保持合理的阻抗连续性，有助于降低信号反射和传输损耗。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于需要替换原有极细同轴线束的工程项目，建议先从连接器型号、Pin数、线材规格、线束长度和线序几个核心条件进行确认。I-PEX 83018-100B-01-D采用30Pin结构、AWG 40 Micro-Coaxial Cable，线束长度为300mm，线材端连接器为20373-R30T-06；这些参数共同构成该型号的基本选型条件。特别是高速信号应用，不建议仅按照外观尺寸或Pin数寻找替代品，还应同步确认阻抗及端接结构。
从采购和项目替代角度来看，如果原设备使用的是I-PEX 83018-100B-01-D，在进行国产替代或供应链优化时，可以按照原线束的连接器规格、线材参数和尺寸结构进行匹配开发。我们公司可提供：I-PEX 83018-100B-01-D兼容替代线束方案，可围绕30Pin、20373-R30T-06连接器、AWG 40极细同轴线以及300mm线长等要求进行线束制造，为工程验证、批量采购及替代应用提供对应的极细同轴线束产品方案。

————————————————————————————————————————————————————————————————

四、阻抗匹配是高速极细同轴线束选型的重要环节
对于高速信号连接而言，极细同轴线和连接器并不是两个彼此独立的部件，而是共同组成完整的信号传输通道。I-PEX 83018-100B-01-D采用AWG 40、50Ω Micro-Coaxial Cable，并结合20373-R30T-06 30Pin连接器和300mm线束结构，在进行替代选型时，应重点关注线材与连接器之间的阻抗连续性，同时结合实际信号速率、布线空间和设备结构进行确认。
因此，工程师在设计高速信号链路时，应把连接器、极细同轴线以及端接结构作为一个整体考虑；采购人员在寻找兼容替代产品时，也应尽量按照原型号的关键参数进行逐项确认。只有在连接器匹配、线材规格、长度及阻抗等条件得到合理控制的情况下，极细同轴线束才能更好地满足高速信号传输对信号完整性的要求。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
