I-PEX 83029-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、极细同轴线束如何突破空间限制？紧凑结构满足轻薄化设计需求
随着笔记本电脑、平板电脑及精密电子设备不断向轻薄化、高集成度发展，内部连接空间越来越有限，传统线束容易受到线径、布线路径和连接器尺寸的限制。极细同轴线束通过细径线材与紧凑型连接器的组合，在有限空间内实现多路信号连接，帮助工程师优化内部布局，满足狭窄区域内的布线需求，同时兼顾高速信号传输与连接可靠性。

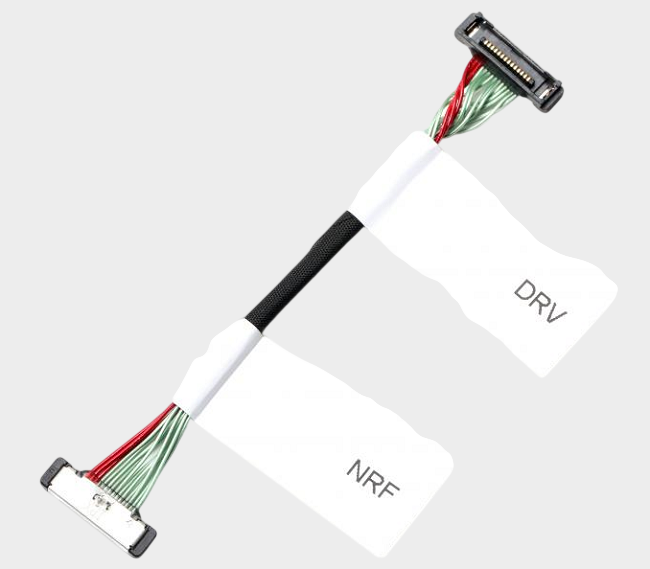

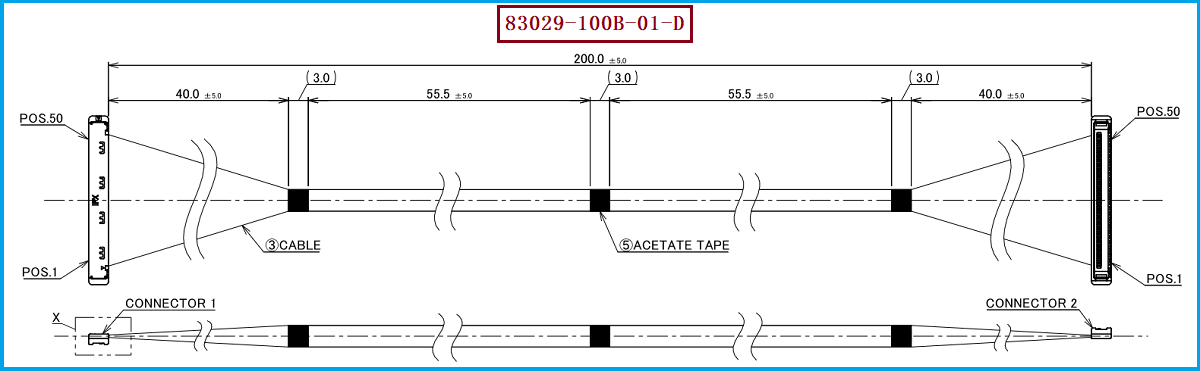

以 I-PEX CABLINE-SS 系列 50Pin 极细同轴线束 83029-100B-01-D 为例，其连接器采用 0.4mm 间距设计，配合高度约为 1.65±0.2mm，深度约为 3mm，适合对连接器占用空间有较高要求的设备设计。对于工程师而言，紧凑的连接结构有助于合理规划主板与显示模组之间的连接路径；对于采购人员而言，明确产品型号及关键尺寸，则有利于核对现有设计、评估替代产品，减少选型过程中的反复确认。

————————————————————————————————————————————————————————————————

二、细径线材与紧凑连接器协同设计：兼顾布线灵活性与连接需求
极细同轴线束突破空间限制，不仅依靠连接器的小型化，也离不开线材规格与布线路径的合理匹配。设备内部常存在转轴、边框、狭窄间隙等复杂结构，线束需要在有限空间内完成走线，并适应实际装配环境。合理选择线规、线长和出线方向，有助于降低布线拥挤及装配干涉的风险，但仍需避免过度弯折、挤压或拉扯，以免影响线束的机械可靠性与信号表现。
该款 I-PEX 83029-100B-01-D 极细同轴线束使用的线材端连接器型号为 20373-R50T-06，可适配 AWG 36、AWG 38、AWG 40、AWG 42 规格线材。不同线规在线材外径、柔韧性和电气特性方面存在差异，实际选用时应结合设备内部空间、信号传输要求、线束长度及加工条件综合评估。工程师应重点确认布线空间与弯折要求，采购人员则应关注线规、连接器型号和加工规格是否一致，从设计和供应两方面提高产品适配性。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议：从结构匹配到样品验证
在进行极细同轴线束选型或替代时，建议优先核对原有连接器型号、Pin 数、接点间距、配合高度、线束长度、出线方向及线序。对于 50Pin 连接方案，不能仅凭外观相似或接口数量一致就判断产品可以直接替换，还需要确认连接器配合结构、端子定义和实际安装空间是否匹配。若设备内部存在狭窄通道或活动结构，还应结合真实布线路径检查线束是否会受到挤压、拉扯或过度弯折。
对于采购人员，兼容替代方案还应考虑样品交付、加工一致性、批量供货能力及项目验证周期。线规可在 AWG 36、AWG 38、AWG 40、AWG 42 范围内结合实际需求评估，但不同线规并不意味着可以不经验证直接互换。建议在确定规格后，通过样品装配、导通检查及所需的高速信号测试，确认线束在目标设备中的适用性。我们公司可提供 I-PEX 83029-100B-01-D 兼容替代线束方案，可根据客户项目需求沟通线材规格、线束长度及端接加工要求，为工程设计验证与采购选型提供替代选择。

————————————————————————————————————————————————————————————————

四、兼容替代线束助力空间优化：兼顾设计适配与供应需求
对于空间紧凑、连接密度较高的精密电子设备，极细同轴线束不仅承担信号传输任务，也直接影响内部结构布局与装配效率。通过合理搭配连接器、线规及线束长度，可以更好地适应设备内部空间，降低因尺寸不匹配、布线受限或装配应力带来的风险。对工程师来说，提前验证结构与信号适配性，有助于减少设计修改；对采购人员来说，明确替代产品的技术要求和验证流程，则有助于提高供应链评估的效率。
我们公司专注于极细同轴线束生产制造，可针对 I-PEX 83029-100B-01-D 提供兼容替代线束方案，并围绕 20373-R50T-06 连接器及 AWG 36、AWG 38、AWG 40、AWG 42 线材规格进行项目需求沟通。具体替代可行性应以连接器配合、线序、尺寸及整机测试结果为准。通过前期规格确认与样品验证，可帮助客户在有限空间内实现更合理的连接布局，同时兼顾产品可靠性、项目导入效率与采购需求。

我是【BBC电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。
