I-PEX 81463-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、MIPI CSI-2高速传输，极细同轴线应该怎么选？
随着摄像头模组向高像素、高帧率和小型化方向发展，MIPI CSI-2接口需要在有限的空间内完成高速图像数据传输。连接摄像头模组与主板的线束因此不再只是简单的电气连接部件，而需要同时考虑高速信号传输、连接器结构、线束尺寸以及实际布线空间。尤其是在摄像头模组内部空间比较紧凑的情况下，极细同轴线能够在高密度连接和柔性布线方面提供更合适的解决方式。
因此，MIPI CSI-2接口选择极细同轴线时，不能只按照“30Pin”“40Pin”等接口数量进行判断。比较合理的选型顺序，是先确认主控端和摄像头端的接口需求，再确认Pin数和连接器型号，然后核对两端Pin位对应关系，最后结合线材规格、线长以及实际高速传输需求进行验证。这样可以把电气匹配和结构匹配同时考虑进去，也能减少仅凭接口外形选择线束后出现线序不对应、安装空间不合适等问题。

————————————————————————————————————————————————————————————————

二、81463-100B-02-D：30Pin MIPI连接方案中的关键规格

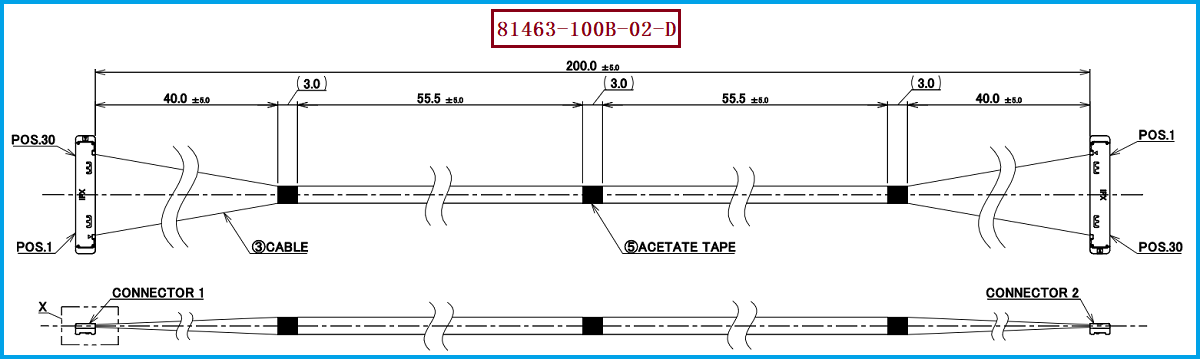

I-PEX 81463-100B-02-D属于CABLINE-SS 30Pin极细同轴线束，长度为200MM，采用AWG #40 Micro-Coaxial Cable，两端连接器型号为20373-R30T-06，线位定义为1:30。其中，30Pin决定了连接规模，20373-R30T-06关系到两端的机械连接，而1:30线位定义则直接关系到主板与摄像头模组之间的信号对应，因此这些参数需要作为一个整体进行确认，而不是单独判断某一项。
CABLINE-SS采用0.4mm间距、垂直直角插拔以及水平出线结构，连接区域的空间占用较小，适合对布线空间有要求的高速连接场景。对于MIPI CSI-2摄像头应用而言，线束不仅要完成信号连接，还要适应模组和主板之间的实际走线，因此连接器方向、线束出线方式以及整体安装空间同样需要纳入选型考虑。

————————————————————————————————————————————————————————————————

三、工程师与采购人员如何确认MIPI线束是否真正适配？
对于工程师来说，选择MIPI CSI-2极细同轴线时，可以按照“接口需求—Pin数—连接器—线序—线材—长度”的关系逐项确认。首先明确设备两端的接口和连接方式，再确认30Pin是否满足实际信号连接需求；确定连接器后，还需要检查20373-R30T-06与设备端的机械匹配，以及1:30线位定义是否与主板、摄像头模组的Pin分配一致。在此基础上，再结合AWG #40线材和200MM长度评估实际布线情况，并通过样品装配及系统测试进一步确认高速信号传输表现。
对于采购人员而言，线束规格越明确，后续询价、打样和供应商比较就越容易进行。实际沟通时，可以将81463-100B-02-D、30Pin、20373-R30T-06、AWG #40、200MM、1:30线位定义作为主要确认条件，而不是只提出“MIPI摄像头线”这样的宽泛需求。特别是在寻找国产替代或第二供应商时，需要重点核对连接器、Pin位、线序和尺寸，确保替代产品不仅能够连接，而且能够真正装配到原有设备中。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议
对于需要替换原有MIPI CSI-2线束的项目，可以先从连接器和线位入手建立匹配关系，再进一步确认线材、长度和结构尺寸。以81463-100B-02-D为例，30Pin、20373-R30T-06连接器、200MM长度、AWG #40 Micro-Coaxial Cable以及1:30线位定义构成了比较明确的替代基础。完成规格匹配后，还需要结合实际设备进行装配确认和信号测试，从而判断替代线束能否满足最终应用要求。
我们公司可提供：81463-100B-02-D兼容替代线束方案，可围绕连接器、线位定义、线长及极细同轴线材规格进行针对性开发。对于工程师来说，MIPI CSI-2线束选型的重点是把接口、结构和信号要求逐项对应起来；对于采购人员来说，则需要将这些技术条件转化为清晰的采购和验收标准。通过这样的选型方式，可以让MIPI CSI-2极细同轴线从接口确认、样品验证到兼容替代形成完整的判断流程，也为摄像头模组、主板等高速连接应用提供更明确的线束选型依据。

我是【BBC电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。
