I-PEX 82885-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、100MM长度与30P结构，为高速连接提供紧凑的线束方案
在高速电子设备中，极细同轴线束不仅承担信号传输任务，还需要在有限空间内兼顾连接密度、布线空间和信号完整性。I-PEX 82885-100B-02-D是一款30P极细同轴线束，线材端连接器型号为20373-R30T-06，标准线束长度为100MM，采用AWG #40、50Ω微型同轴线缆。其连接器采用0.4mm间距设计，配合CABLINE-SS系列结构，可满足设备内部高密度、小型化连接需求。
对于工程师而言，100MM并不只是一个简单的尺寸参数。在线束实际应用中，长度会直接参与高速信号传输路径的设计；对于采购人员而言，稳定的长度规格、明确的连接器型号以及成熟的线束制造工艺，则关系到批量采购后的装配一致性和产品交付稳定性。因此，在选择极细同轴线束时，需要同时关注连接器、线缆规格、针数、长度以及整体制造一致性，而不能只看单一参数。

————————————————————————————————————————————————————————————————

二、极细同轴线束长度差，为什么会影响高速信号同步？
高速信号在线缆中传播需要一定时间，当两条信号通道的实际传输长度存在差异时，信号到达接收端的时间也会产生差异。长度差越明显，传播路径上的时间差就越需要在高速、多通道应用中进行关注。对于包含多路高速信号的系统，如果不同通道之间的时序关系要求较高，线束长度的一致性就会成为影响信号同步裕量的重要因素之一。
这并不意味着线束只要存在长度差就一定会出现同步异常，而是需要结合传输速率、通道数量、系统时序要求以及整体信号完整性进行判断。工程设计中，除了控制线束长度，还需要关注阻抗一致性、插损、回损以及连接器和线缆之间的匹配情况。对于30P的82885-100B-02-D这类高密度极细同轴线束，在设备空间允许的情况下保持合理且一致的线束长度，有助于减少不同通道之间因传输路径差异带来的时序偏差，为高速信号稳定传输提供更可靠的基础。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议

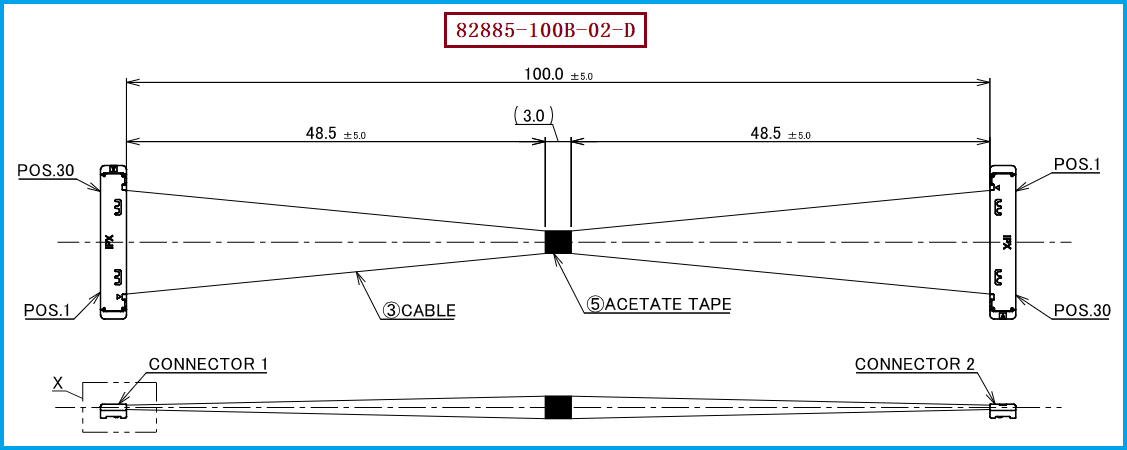

从工程选型角度来看，若设备原设计采用I-PEX 82885-100B-02-D，替代线束首先需要确保30P数量和连接器接口关系相匹配，同时重点确认线材端连接器20373-R30T-06、100MM长度以及AWG #40微型同轴线缆等关键规格。该型号采用1-N的针脚对应方式，即一端第1脚对应另一端第30脚，第2脚对应第29脚，以此类推，适用于对应的连接结构设计。对于需要进行国产化、供应链优化或第二供应商导入的项目，这些参数都是兼容替代时需要重点核对的内容。
我们公司专注于极细同轴线束的生产制造，可根据设备实际连接需求进行线材、连接器、长度及端部加工方案匹配，为采用I-PEX 82885-100B-02-D规格的设备提供兼容替代线束方案。对于工程师，可以从接口匹配、线束长度、线材规格和信号传输要求等方面进行样品验证；对于采购人员，则可以进一步结合产品规格、生产工艺和批量供货要求评估替代方案，从而降低单一供应来源带来的采购风险。

————————————————————————————————————————————————————————————————

四、控制长度一致性，让极细同轴线束更适合高速应用
对于高速、多通道电子设备而言，极细同轴线束的价值不仅体现在“小型”和“高密度”，更体现在整个信号连接链路的稳定性。82885-100B-02-D采用30P结构、AWG #40微型同轴线缆和100MM长度，在有限空间内实现高密度信号连接。实际应用中，通过合理控制线束长度及批次间的一致性，可以减少由于传输路径差异造成的时序偏差，同时为设备后续的高速信号调试和量产一致性提供基础。
因此，在选择极细同轴线束时，工程师应把长度控制、接口匹配和信号完整性作为整体进行评估，采购人员则应关注产品规格的一致性与批量制造能力。我们公司可提供 I-PEX 82885-100B-02-D兼容替代线束方案，并可根据客户设备需求进行极细同轴线束的生产制造，为高速、小型化、高密度电子设备提供稳定的线束连接方案。

我是【BBC电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。
