I-PEX 83015-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、极细同轴线芯为什么会采用镀银导体？

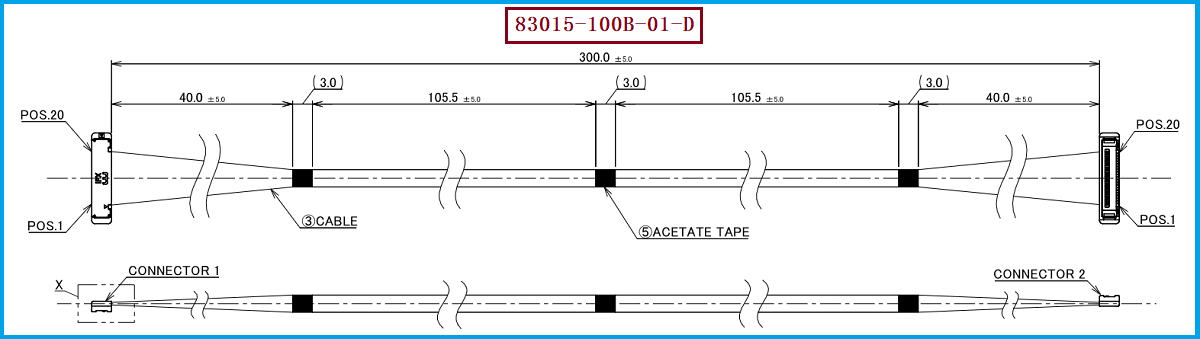

在高速电子设备内部，极细同轴线不仅承担信号连接功能，还需要在非常有限的空间内保持稳定的电气传输性能。与普通导线相比，极细同轴线的导体尺寸更小，而高速信号对导体的电阻、高频传输特性以及制造一致性更加敏感。因此，在部分高速极细同轴线产品中，会采用镀银铜导体。银具有较高的电导率，在高频信号传输中，导体表面的电流分布更加明显，因此采用镀银结构可以利用银层的导电特性，同时保留铜导体重量轻、加工性能较好的特点。需要特别说明的是，83015-100B-01-D的工程图明确了线材为AWG #40、50Ω Micro-Coaxial Cable，但并未明确标注其内部导体是否采用镀银结构，因此在产品宣传中不宜直接把“镀银”描述为该型号的既定材料参数。
从工程师选型角度来看，理解镀银导体的作用，重点并不是简单判断“镀银一定比不镀银好”，而是要结合信号频率、线径、阻抗、传输距离和应用环境综合判断。对于采购人员而言，则需要区分产品明确规格和线材内部材料结构：例如本款 I-PEX 83015-100B-01-D明确采用20Pin、AWG #40、50Ω Micro-Coaxial Cable，总长度为300±5mm，两端使用CABLINE®-SS结构，其中线材端Housing Ass'y型号为20373-R20T-06。这些参数可以直接作为选型和替代产品确认的重要依据。

————————————————————————————————————————————————————————————————

二、镀银导体对极细同轴线的高速传输有什么意义？
极细同轴线的导体尺寸较小，当信号频率升高以后，导体内部的电流分布会发生变化，高频电流更倾向于集中在导体表面附近，这就是通常所说的集肤效应。因此，在高速信号应用中，导体表面的材料和状态会成为影响传输性能的因素之一。银具有较高的电导率，所以在一些高速线材设计中，可以通过在铜导体表面增加银层，使导体兼顾铜材的机械加工特性与银层的电气特性。对于极细同轴线而言，这种材料设计需要与绝缘层、屏蔽结构以及整体阻抗控制共同考虑，而不是单独依靠镀银来决定高速性能。
CABLINE®-SS系列面向高速信号连接，最高可支持16Gbps/Lane级高速应用，并支持AWG36、AWG38、AWG40和AWG42等Micro-Coaxial Cable规格，其中AWG40属于高速应用中常见的线材规格。系列高速性能测试条件采用AWG40 Micro-Coaxial Cable、45Ω、100mm以及GSSGSSG Pin Assignment；而83015-100B-01-D具体产品采用AWG #40、50Ω、300±5mm、1：1线序，因此进行替代开发时，应以具体产品规格和终端设备要求为基础进行确认，不能把系列测试条件直接当作83015-100B-01-D的产品参数。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议

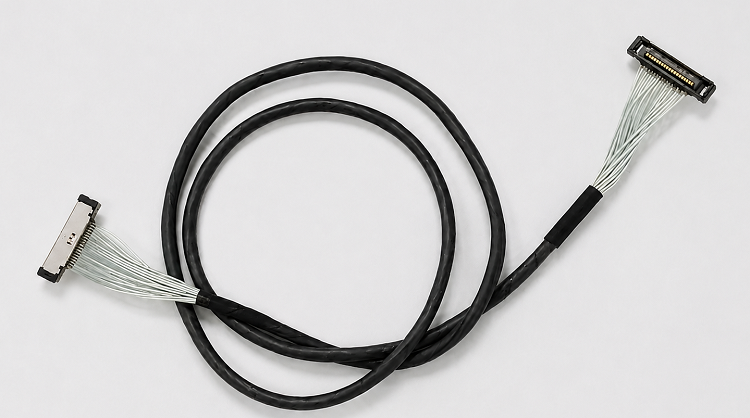

对于工程师来说，选择极细同轴线束时，应首先确认连接器结构、Pin数、线材规格、阻抗、长度以及线序，再进一步根据高速信号要求确认线材内部结构是否满足应用需求。I-PEX 83015-100B-01-D为20Pin极细同轴线束，线材采用AWG #40、50Ω Micro-Coaxial Cable，总长度300±5mm，两端为1：1对应线序，线材端使用的连接器Housing型号为20373-R20T-06。CABLINE®-SS系列支持AWG36、AWG38、AWG40和AWG42 Micro-Coaxial Cable，因此在进行替代产品开发时，可以围绕目标设备的空间、电气性能和高速信号要求进行具体线材方案确认。
对于采购人员而言，如果需要寻找83015-100B-01-D的兼容替代产品，建议不要仅按照“20Pin极细同轴线束”进行采购，而应将83015-100B-01-D、20373-R20T-06、AWG #40、50Ω、300±5mm以及1：1线序作为主要确认条件，同时关注连接器配套结构和线束固定工艺。我们公司专注于极细同轴线束的生产制造，可提供 I-PEX 83015-100B-01-D兼容替代线束方案，可根据实际项目需求进行极细同轴线束的生产与定制，并围绕连接器匹配、线材规格、长度、线序及高速信号应用要求进行产品确认，为客户提供相应的兼容替代方案。

————————————————————————————————————————————————————————————————

四、导体材料是极细同轴线性能设计的一部分
极细同轴线芯是否采用镀银结构，需要结合具体线材设计和应用要求判断。镀银导体的价值主要体现在利用银良好的导电特性来满足部分高速、高频应用需求，但它并不是决定极细同轴线传输性能的唯一因素。实际产品还需要综合考虑导体结构、绝缘层、屏蔽结构、特性阻抗、线长以及连接器等因素。因此，对于工程师而言，了解“为什么镀银”有助于更深入地理解极细同轴线的材料与高速传输设计；对于采购人员而言，则需要以具体产品规格为基础确认供应商的替代方案。
I-PEX 83015-100B-01-D采用20Pin、AWG #40、50Ω Micro-Coaxial Cable，长度为300±5mm，并使用20373-R20T-06连接器Housing。针对需要进行国产替代、供应商切换或批量采购的项目，我们公司可提供该型号的兼容替代极细同轴线束方案，围绕产品结构、电气参数和实际应用要求进行生产制造。需要特别强调的是，本文所讨论的“镀银导体”属于极细同轴线材料技术知识，并不代表83015-100B-01-D工程图已经明确规定必须采用镀银导体；如客户对导体材质有明确要求，可在替代产品开发阶段进一步确认。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
