I-PEX 83014-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、极细同轴线束为什么需要重视阻抗匹配？
随着笔记本电脑、平板电脑、显示模组、摄像头模组以及AI设备不断向高速化、小型化发展，设备内部的高速信号连接对极细同轴线束提出了更高要求。对于工程师来说，线束不仅要满足有限空间内的布线需求，还需要关注高速信号传输过程中的阻抗连续性。阻抗匹配的核心作用，是尽可能减少高速信号在不同传输结构之间因阻抗变化产生的反射，从而帮助维持信号完整性。因此，在选择极细同轴线束时，不能只关注线径和连接器能否装配，还需要结合整条高速信号链路考虑阻抗要求。

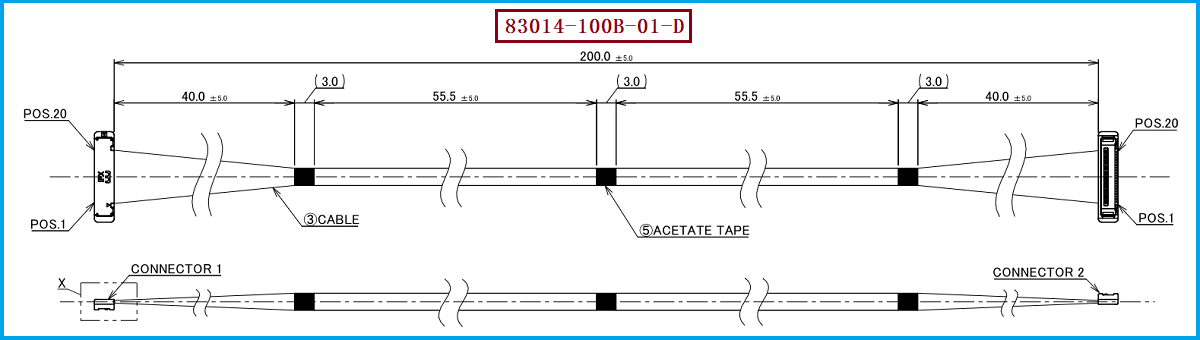

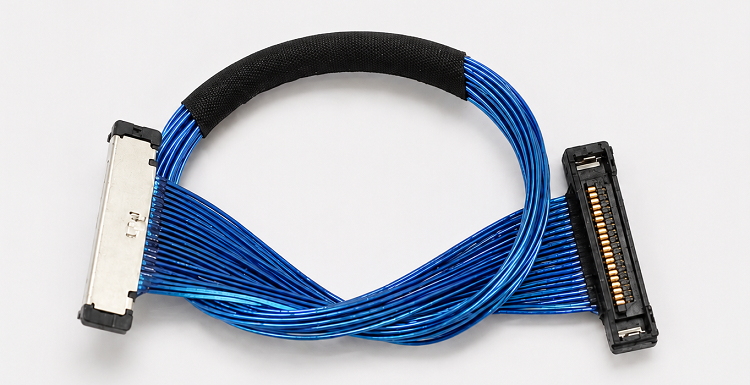

I-PEX 83014-100B-01-D是一款20Pin极细同轴线束，采用Micro-Coaxial Cable，线材规格为AWG #40、50Ω，长度为200±5mm，线序为1：1。其线材端连接器型号为20373-R20T-06，对应20Pin CABLINE®-SS连接结构。对于这类高速、高密度连接产品而言，线材阻抗、连接器结构以及PCB端的阻抗控制需要协同考虑，这也是工程师进行线束选型和替代设计时需要重点关注的技术因素。

————————————————————————————————————————————————————————————————

二、阻抗不匹配会对高速信号产生什么影响？
高速信号在线束中传输时，如果传输路径上的阻抗出现明显变化，部分信号能量可能发生反射，进而影响信号波形和传输质量。随着信号速率不断提高，信号边沿速度加快，连接器、线材以及PCB之间的阻抗连续性也变得更加重要。因此，极细同轴线束的阻抗并不是一个可以单独考虑的参数，而应该放到整个高速信号传输链路中进行分析。
CABLINE®-SS系列面向高速信号连接，最高传输能力可达到16Gbps/Lane，其高速测试条件采用Micro-Coaxial Cable、AWG40、45Ω、100mm以及GSSGSSG结构。这里需要特别区分系列高速测试条件与具体线束规格：83014-100B-01-D本身对应的线材参数为AWG #40、50Ω、200±5mm，因此在进行替代线束开发时，应按照目标产品的具体规格以及实际设备的阻抗要求进行匹配，而不能直接将45Ω作为83014-100B-01-D的产品参数。对于工程师而言，这种区分对于高速线束选型和信号完整性设计非常重要。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
从工程师选型角度来看，I-PEX 83014-100B-01-D需要重点确认20Pin、0.4mm Pitch、AWG #40、50Ω、200±5mm以及1：1线序等参数，同时确认线材端连接器20373-R20T-06。该连接器对应CABLINE®-SS 20Pin结构，而CABLINE®-SS系列支持AWG36、AWG38、AWG40和AWG42等Micro-Coaxial Cable规格，因此在实际项目中，可以根据设备内部空间、信号传输要求及线束设计需求进行针对性选型。不过，具体替代时仍应以目标设备实际使用的线材规格和阻抗要求为准，不能仅依据AWG规格判断是否能够直接替换。

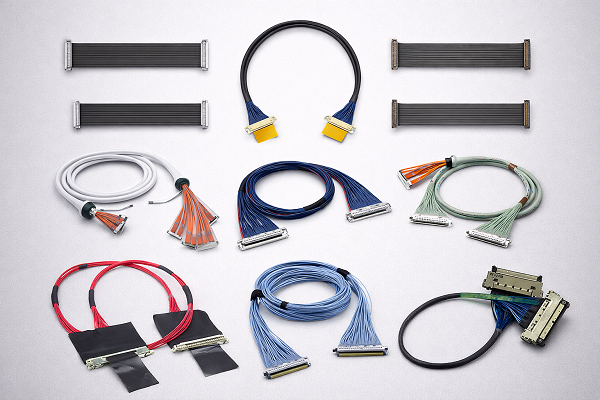

从采购人员角度来看，如果项目需要寻找83014-100B-01-D的兼容替代产品，建议在询价和打样阶段明确产品型号、连接器型号、Pin数、Pitch、线长、AWG、阻抗及线序等核心参数，这样能够减少不同供应商之间因参数定义不同造成的沟通误差。我们公司专注于极细同轴线束的生产制造，可提供 I-PEX 83014-100B-01-D兼容替代线束方案，可围绕20373-R20T-06连接器以及AWG36、AWG38、AWG40、AWG42等适配线材规格进行产品开发与生产，并结合客户实际应用需求确认线长、线序、阻抗及结构尺寸等要求，为工程师和采购人员提供相应的极细同轴线束替代选择。

————————————————————————————————————————————————————————————————

四、阻抗匹配是高速极细同轴线束选型的重要环节
对于高速电子设备而言，极细同轴线束不仅承担着内部信号连接作用，同时也是高速传输链路中的重要组成部分。I-PEX 83014-100B-01-D采用20Pin、AWG #40 Micro-Coaxial Cable、50Ω、200±5mm以及1：1线序，并配套20373-R20T-06连接器。面对高速、小型化和高密度的设备内部连接需求，在进行线束选型时，需要同时关注连接器匹配、线材规格、结构尺寸以及阻抗连续性。
因此，对于工程师而言，理解阻抗匹配的重要性，有助于在高速线束设计阶段减少因阻抗变化带来的信号完整性问题；对于采购人员而言，则可以通过明确产品型号和关键技术参数，提高兼容替代产品的确认效率。针对需要寻找I-PEX 83014-100B-01-D替代产品的项目，我们公司可提供极细同轴线束兼容替代制造服务，根据实际应用需求进行产品规格确认，为高速、高密度电子设备提供相应的极细同轴线束解决方案。

我是【BBC电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。
