I-PEX 83013-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、I-PEX 83013-100B-01-D：面向高密度高速连接的极细同轴线束

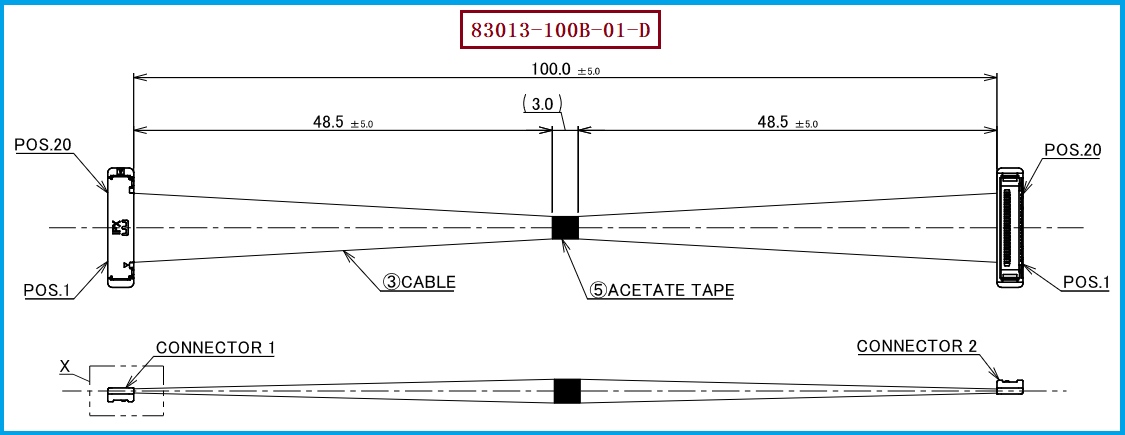

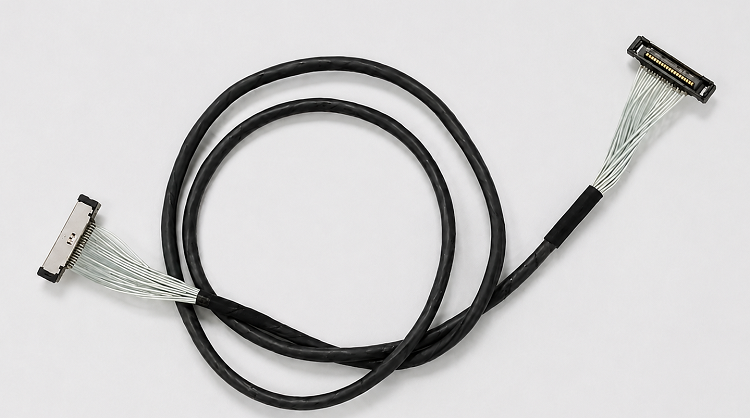

随着笔记本电脑、平板电脑、显示模组、摄像头模组及AI设备不断向轻薄化、小型化发展，设备内部的布线空间越来越有限，同时高速信号传输又对线束的尺寸、阻抗及连接可靠性提出了更高要求。I-PEX 83013-100B-01-D采用CABLINE®-SS系列连接结构，线材端连接器型号为20373-R20T-06，为20PIN、0.4 mm间距设计，线束长度为100±5 mm，采用20根AWG #40 Micro-Coaxial极细同轴线，并按照1：1方式对应连接。
对于工程师而言，这类20PIN、0.4 mm Pitch的极细同轴线束能够在有限空间内实现多通道信号连接，同时兼顾小型化布线需求。CABLINE®-SS系列采用垂直直角插拔、水平出线结构，并具备最高16Gbps/Lane的高速传输能力，可满足高速显示及其他高速信号连接场景的应用需求。

————————————————————————————————————————————————————————————————
二、20PIN、0.4 mm间距：极细同轴线束选型需要关注哪些参数？
极细同轴线束的选型并不是简单确认“线能不能接上”，而是需要同时核对连接器、PIN数、间距、线材规格、长度、线序及高速传输相关参数。以I-PEX 83013-100B-01-D为例，其线材端连接器为20373-R20T-06，对应20PIN、0.4 mm Pitch结构；同时采用AWG #40 Micro-Coaxial线材和100 mm长度设计。对于已经完成PCB布局及结构设计的设备，这些参数都会直接影响线束与整机之间的匹配。
从高速应用角度来看，CABLINE®-SS系列支持最高16Gbps/Lane的高速信号传输，其高速性能测试采用Micro-Coaxial Cable、AWG #40、100 mm线长及45Ω阻抗条件。由此可见，在进行替代选型时，除了确认连接器能够正常配合，还需要关注线材规格、阻抗及线序等因素，避免仅凭外形尺寸或PIN数判断产品是否能够直接替代。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于正在使用I-PEX 83013-100B-01-D的项目，如果需要进行国产替代、第二供应商导入或线束重新开发，建议以原产品的关键规格作为匹配基础，重点确认20373-R20T-06连接器、20PIN、0.4 mm间距、100±5 mm长度、1：1线序以及AWG #40极细同轴线等参数。同时，还应结合设备端连接器、安装空间及实际使用要求进行综合确认。20PIN CABLINE®-SS对应的板端连接器型号为20374-R20E-31，可用于整套连接关系的匹配参考。

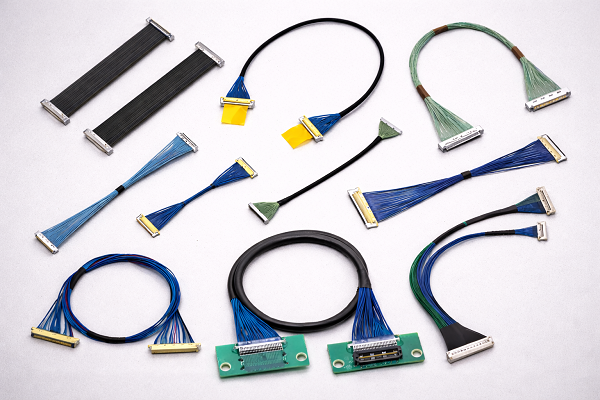

我们公司专业生产制造极细同轴线束，可根据客户原有产品规格进行兼容替代开发，可提供：I-PEX 83013-100B-01-D兼容替代线束方案。针对工程样品、替代验证以及批量采购需求，可围绕连接器型号、PIN数与间距、线材规格、长度及线序等关键参数进行匹配，为工程师和采购人员提供更灵活的极细同轴线束供应选择。

————————————————————————————————————————————————————————————————

四、极细同轴线束能耐多少伏电压？正确理解耐压参数
I-PEX 83013-100B-01-D采用20PIN、0.4 mm Pitch、100±5 mm长度设计，线材端连接器型号为20373-R20T-06，耐电压测试条件为AC 250 V。需要注意的是，AC 250 V属于耐电压测试条件，并不等同于线束可以长期工作在250 V电压下。实际选型时，还应综合考虑连接器、PIN数、间距、线材规格、长度、线序及设备实际工作环境。我们公司专业生产制造极细同轴线束，可提供I-PEX 83013-100B-01-D兼容替代线束方案，为客户提供样品验证、替代开发及批量应用支持。
