I-PEX 82886-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、300mm极细同轴线束，兼顾高速传输与紧凑连接

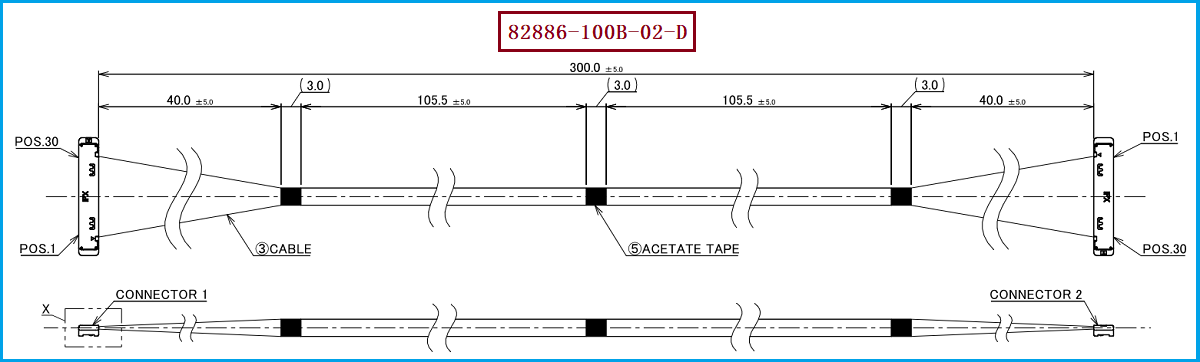

随着笔记本电脑、平板电脑、显示模组、摄像头以及AI视觉设备不断向轻薄化和高性能方向发展，设备内部留给线束的空间越来越有限，而高速信号的传输要求却越来越高。在这种应用环境下，极细同轴线束需要同时兼顾线径、传输性能、屏蔽能力、连接器尺寸以及弯折和布线空间。本次介绍的I-PEX 82886-100B-02-D属于CABLINE-SS 30PIN极细同轴线束，采用Micro-Coaxial Cable AWG40线材，长度为300mm，线序为1-N，线材端使用的连接器型号为20373-R30T-06，连接器为30PIN、0.4mm间距，采用垂直直角结构与水平出线方式，适合空间较为紧凑的高速电子设备内部连接。
对于工程师而言，30PIN和0.4mm间距意味着这款线束可以在较小的PCB区域内完成多通道信号连接，而AWG40 Micro-Coaxial Cable则能够在控制整体尺寸的同时满足高速信号传输需求。CABLINE-SS连接器结合高度约1.65±0.2mm，连接器深度约3mm，并采用W-Point双触点结构，在设备内部空间受到限制的情况下，可以兼顾连接器的小型化和连接稳定性。采购人员在进行同类产品询价时，也应将82886-100B-02-D、20373-R30T-06、30PIN、0.4mm、AWG40、300mm以及1-N线序作为完整的规格组合进行确认，而不能仅以“30PIN极细同轴线束”作为采购依据。

————————————————————————————————————————————————————————————————

二、极细同轴线束常用屏蔽方式，直接影响高速信号表现
在极细同轴线束设计中，屏蔽结构是工程师重点关注的部分。实际应用较为常见的屏蔽方式包括金属箔屏蔽、金属编织屏蔽以及同轴式屏蔽结构。金属箔屏蔽通常能够形成较连续的屏蔽覆盖，适合对电磁干扰控制要求较高的场景；金属编织屏蔽则利用金属丝形成屏蔽层，在屏蔽效果、柔韧性和机械强度之间进行平衡；而极细同轴线采用中心导体、绝缘层、屏蔽层和外护层组成相对稳定的同轴结构，使信号导体与屏蔽层之间保持较明确的空间关系，因此在高速、小型化信号连接中具有明显优势。实际选用哪一种屏蔽方案，需要结合传输速率、阻抗、线径、弯折要求以及设备内部EMI环境综合确定。
对于高速极细同轴线束来说，屏蔽层不仅承担降低外部干扰的作用，也与阻抗控制和信号完整性密切相关。当设备内部同时存在高速数字信号、电源转换以及无线通信模块时，如果线束的屏蔽结构和阻抗控制不合理，就可能增加串扰、噪声以及信号衰减等问题。CABLINE-SS的高速应用测试采用Micro-Coaxial Cable AWG40、45Ω阻抗和100mm线长，传输能力达到16Gbps/Lane，因此在进行I-PEX 82886-100B-02-D这类300mm极细同轴线束的替代开发时，更需要关注线材结构、屏蔽方式、阻抗一致性以及长度增加之后的传输性能，而不是只确认连接器能够正常插接。

————————————————————————————————————————————————————————————————

三、工程选型与采购替代，需要同时确认机械和电气参数
对于研发工程师来说，I-PEX 82886-100B-02-D的选型首先需要从连接器接口开始确认。该线束使用20373-R30T-06作为线材端连接器，30PIN、0.4mm间距，并采用CABLINE-SS对应的连接结构；同时还需要确认线束长度300mm、Micro-Coaxial Cable AWG40以及1-N线序是否与整机设计一致。如果应用于高速显示、摄像头或者其他高速数据传输场景，还应进一步关注阻抗、屏蔽结构和信号传输性能，尤其是线束长度从100mm增加到300mm后，传输损耗和高速信号质量需要通过实际测试进行确认。
从采购人员的角度来说，真正有价值的替代产品并不是外形相似，而是能够在关键规格上形成清晰对应。连接器型号、PIN数、Pitch、线材AWG、长度、线序以及屏蔽结构都应该成为供应商技术确认的一部分。对于需要寻找国产替代、第二供应来源或者降低采购成本的客户，我们公司可提供：I-PEX 82886-100B-02-D兼容替代线束方案，针对20373-R30T-06、30PIN、0.4mm间距、AWG40 Micro-Coaxial Cable以及300mm长度等核心要求进行匹配开发，同时可根据客户实际设备的结构空间和线序要求，对线束进行对应调整，帮助客户完成从样品验证到批量应用的供应衔接。

————————————————————————————————————————————————————————————————

四、面向高速设备的线束选择，从连接匹配延伸到整体性能
对于实际项目应用而言，I-PEX 82886-100B-02-D的核心特点并不只是30PIN连接，而是将300mm线长、AWG40极细同轴线材、0.4mm Pitch连接器以及高速传输需求结合在一起。CABLINE-SS连接器支持多种PIN数规格，采用垂直直角插拔、水平出线和W-Point双触点结构，在笔记本电脑、显示模组、摄像头以及空间受限的高速设备内部连接中，可以为工程师提供较高的结构设计灵活性。对于需要进行国产替代的项目，线束开发也应从单纯的尺寸复制转向机械、电气和高速性能的同步匹配。
因此，在选择或开发300mm极细同轴线束时，工程师需要重点确认连接器匹配、线序定义、线材规格、屏蔽结构、阻抗控制和实际传输性能；采购人员则可以围绕这些参数建立明确的供应商技术确认标准。对于I-PEX 82886-100B-02-D而言，20373-R30T-06、30PIN、0.4mm Pitch、AWG40、300mm以及1-N线序构成了重要的产品识别基础，而屏蔽结构则是保证高速信号稳定传输的重要组成部分。通过对这些关键参数进行完整匹配，极细同轴线束才能真正满足高速设备对小型化、可靠连接和信号传输性能的综合要求。
