I-PEX 82440-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、I-PEX 82440-100B-02-D：小型化高速连接中的极细同轴线束

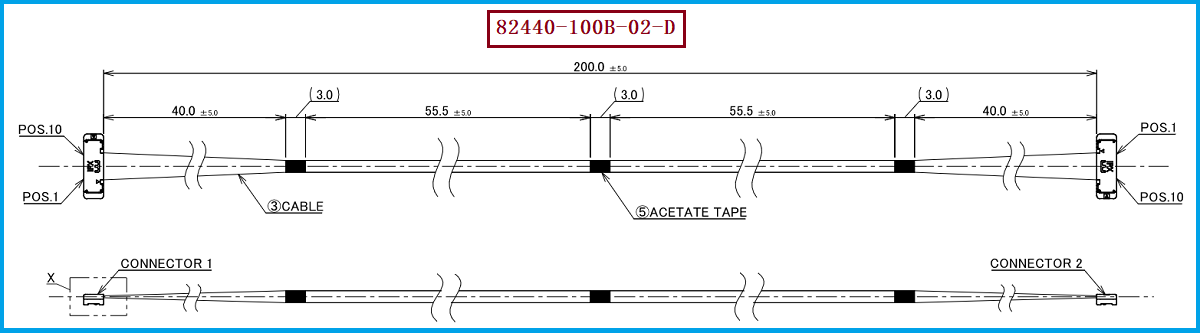

随着笔记本电脑、平板电脑、医疗设备、摄像模组以及其他高集成电子产品不断向轻薄化发展，设备内部能够留给线束的空间越来越有限，但显示、图像和高速数据传输对连接性能的要求却不断提高。在这种应用环境下，极细同轴线束需要在非常有限的外形尺寸内完成稳定的信号连接，因此线材结构、阻抗控制以及连接器匹配都成为工程设计中需要重点考虑的因素。I-PEX 82440-100B-02-D属于CABLINE-SS 10PIN极细同轴线束，采用AWG 40 Micro-Coaxial Cable，标称阻抗为50Ω，长度为200 mm，并采用1-N线序结构。
从工程师角度来看，线束选型不能只关注“线有多细”，还需要综合考虑线材、连接器和整机空间之间的匹配。这款极细同轴线束所使用的线材端连接器型号为20373-R10T-06，属于CABLINE-SS系列Plug Housing，连接器采用0.4 mm间距的小型化结构。对于采购人员而言，明确I-PEX 82440-100B-02-D、20373-R10T-06以及AWG规格等关键信息，可以更准确地进行供应商匹配、样品确认和后续替代导入。CABLINE-SS系列目前覆盖10PIN至50PIN等多种规格，20373-R10T-06对应10PIN结构。

————————————————————————————————————————————————————————————————

二、极细同轴线束内部有几层结构？每一层分别有什么作用？
极细同轴线束并不是一根简单的金属导线，而是由多个功能层共同构成。以典型微型同轴电缆结构来理解，从中心向外通常可以分为中心导体、绝缘层、屏蔽层以及外部护套几个主要部分。中心导体负责传输电信号；绝缘层负责将中心导体与外部导电结构隔离，同时参与控制整体传输特性；屏蔽层用于形成外围的屏蔽结构，帮助降低外部电磁干扰以及不同信号之间的相互影响；最外层则承担保护作用，使内部结构能够适应实际装配和使用环境。
对于工程师来说，这几层结构并不是彼此独立的，而是共同决定极细同轴线束的传输性能。尤其是在高速信号应用中，中心导体尺寸、绝缘材料特性以及屏蔽结构之间的关系会影响阻抗、损耗、串扰和信号完整性，因此不能单纯通过增加或减少某一层来判断线材性能。I-PEX CABLINE-SS连接器面向Micro-Coaxial Cable应用，可适配AWG 36、AWG 38、AWG 40和AWG 42等规格，但不同线径对应的电气性能、机械特性和应用条件存在差异，实际选型仍需要结合具体设备需求进行确认。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议

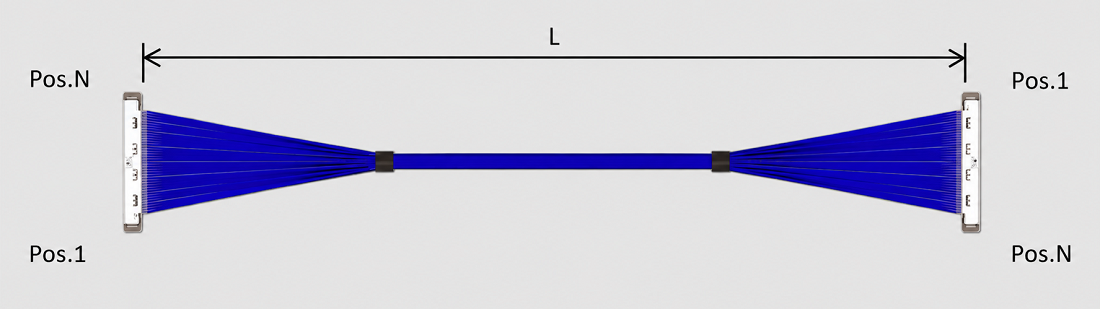

对于工程师进行I-PEX 82440-100B-02-D替代设计时，建议首先确认原线束的连接器体系和机械尺寸，再进一步核对线材规格、阻抗、长度以及线序。该型号属于CABLINE-SS 10PIN、AWG 40、50Ω、200 mm、1-N结构，因此替代方案需要重点保持连接器匹配和线序关系，同时结合实际设备的安装空间进行确认。特别是极细同轴线束通常需要在有限空间内完成弯折和布线，线材外径、柔韧性以及连接器出线方向都会直接影响最终装配效果。
从采购人员的角度来看，替代线束除了关注型号和价格，还需要关注供应商能否稳定生产不同AWG规格，以及批量产品能否保持尺寸和电气性能的一致性。20373-R10T-06作为CABLINE-SS 10PIN Plug Housing，可对应多种Micro-Coaxial Cable规格，其中包括AWG 36、AWG 38、AWG 40和AWG 42。这意味着在进行产品开发或替代评估时，可以根据实际空间、电流承载、信号传输及线束加工要求进行针对性选择，而不是简单地以线径大小作为唯一判断标准。
我们公司专注于极细同轴线束的生产制造，可围绕I-PEX 82440-100B-02-D的产品结构和应用要求进行兼容替代开发。针对采用20373-R10T-06连接器的应用场景，可根据客户实际需求对AWG 36、AWG 38、AWG 40、AWG 42等线材规格进行匹配，并结合线束长度、线序、连接器结构及设备安装空间进行样品开发和验证，为国产替代、第二供应商导入以及既有产品供应链优化提供支持。

————————————————————————————————————————————————————————————————

四、总结：从内部结构到整套线束，实现极细同轴线束兼容替代
极细同轴线束内部通常可以从中心导体、绝缘层、屏蔽层和外部护套几个主要功能层进行理解，每一层都承担不同作用，而这些结构共同构成了高速信号传输所需要的稳定电气环境。对于I-PEX 82440-100B-02-D而言，其采用AWG 40 Micro-Coaxial Cable、50Ω阻抗、200 mm长度以及CABLINE-SS 10PIN连接结构，线材端使用20373-R10T-06，连接器采用0.4 mm间距的小型化设计。工程师在进行替代选型时，需要将线材结构、AWG规格、连接器和实际设备要求结合起来考虑。
我们公司可提供：I-PEX 82440-100B-02-D兼容替代线束方案。依托极细同轴线束生产制造能力，可根据客户实际项目要求进行线材规格、长度、连接器及线序的匹配，并围绕AWG 36、AWG 38、AWG 40、AWG 42等不同规格进行产品开发与生产。对于需要进行国产替代、供应商切换或第二供应商开发的客户，可以从机械尺寸、电气性能、线材结构及实际装配条件等多个方面进行验证，为高密度、小型化电子设备提供更加灵活的极细同轴线束解决方案。
