I-PEX 82880-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、为什么极细同轴线束能够适应频繁弯折？
在笔记本电脑、平板电脑、显示模组、摄像设备以及其他空间紧凑的电子产品中，线束往往不是沿着一条直线进行安装，而是需要经过转轴、狭窄间隙或不同结构件之间完成布线。这也是工程师在选择线材时非常关注柔韧性和耐弯折性能的原因。极细同轴线束之所以能够在这些空间中保持较好的弯曲适应能力，并不是因为“线越细就一定越耐弯”，而是与微型同轴电缆本身的结构、导体尺寸、绝缘层以及屏蔽结构共同有关。线材整体外径较小，在相同弯曲半径条件下受到的弯曲应力相对更容易控制，因此能够更灵活地适应设备内部复杂的走线路径。
对于工程师而言，真正需要关注的是线材弯曲过程中内部各层受到的应力是否能够得到合理分散。如果导体、绝缘层和屏蔽结构之间配合良好，线材在弯曲时能够形成较为协调的形变，就可以降低局部位置反复承受过大应力的风险。CABLINE系列也针对穿越小型转轴和狭窄空间的应用进行了相关设计与仿真，微型同轴线束的柔韧性使其适合在有限空间中进行装配。

————————————————————————————————————————————————————————————————

二、I-PEX 82880-100B-02-D：AWG 40与300 mm长度带来的布线优势

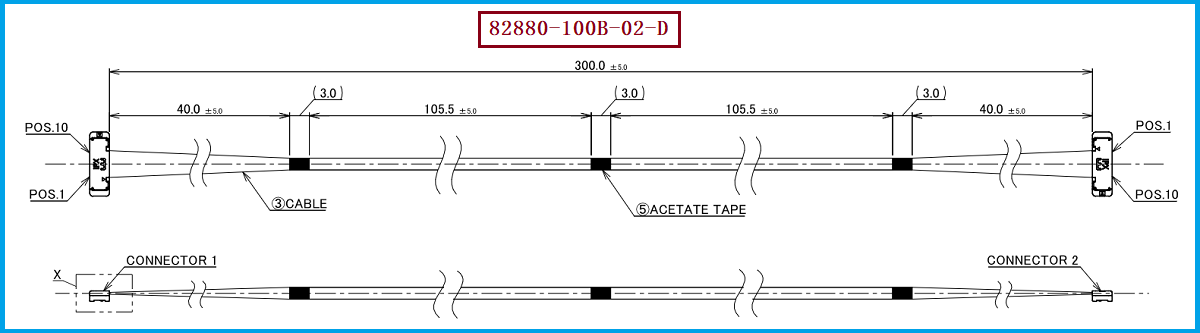

I-PEX 82880-100B-02-D是一款CABLINE-SS 10PIN极细同轴线束，整体长度为300 mm，采用AWG 40 Micro-Coaxial Cable，50Ω结构，两端使用CABLINE-SS连接结构，线序采用1-N反向对应。对于设备内部布线而言，300 mm长度可以覆盖更大的安装距离，而AWG 40的极细线材则能够减少线束在狭窄区域中的空间占用。当线束需要绕过结构件或者进行一定程度的弯折时，较小的线材尺寸也有利于提高整体布线灵活性。
该型号线材端使用的连接器型号为20373-R10T-06，属于CABLINE-SS 10PIN Plug Housing，连接器采用0.4 mm Pitch的小型化结构。对于工程师来说，线材和连接器必须作为一个整体进行考虑，因为线材本身具有较好的弯曲能力，并不代表连接器出口处可以无限制弯折；连接器附近的固定、成型以及出线方向同样会影响实际使用效果。对于采购人员而言，在寻找替代产品时，也应同时确认AWG 40线材、连接器型号、线序、长度以及成品结构，而不能只按照“10PIN极细同轴线束”进行简单匹配。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于I-PEX 82880-100B-02-D的替代选型，工程师首先需要确认设备实际安装空间以及线束需要经过的弯曲路径。如果原产品应用在转轴、折弯区域或狭窄空间，应重点确认替代线材的外径、柔韧性、弯曲半径以及连接器出线位置，同时保持原有的10PIN、AWG 40、50Ω、300 mm以及1-N线序等关键参数。尤其需要注意，线束能够“弯曲”与能够长期承受“反复动态弯折”并不是完全相同的概念，最终的耐弯折能力仍需要结合具体线材结构、弯曲半径、弯折次数和使用环境进行验证。
从采购人员角度来看，兼容替代不能只关注单价和连接器是否能够插合，还需要确认供应商是否具备稳定的极细同轴线束加工能力，以及批量产品在长度、线序、端接位置和弯折性能方面能否保持一致。20373-R10T-06对应10PIN CABLINE-SS结构，可与Micro-Coaxial Cable配合使用，AWG 40属于其中适用的极细同轴线规格。对于需要进行国产替代、第二供应商导入或者原有供应链优化的项目，可以先从样品尺寸、连接器配合、线序以及实际弯折装配情况进行验证，再根据产品实际使用环境进行可靠性确认。
我们公司专注于极细同轴线束的生产制造，可根据客户原有产品的连接器、线材规格、长度、PIN数量、线序及安装结构进行兼容替代开发。我们公司可提供：I-PEX 82880-100B-02-D兼容替代线束方案，针对采用20373-R10T-06连接器、AWG 40极细同轴线材的应用，可以围绕300 mm长度、10PIN及1-N线序等要求进行产品匹配，并结合实际设备的走线空间和弯折需求进行样品开发，为工程师的替代验证以及采购人员的供应商导入提供相应的线束解决方案。

————————————————————————————————————————————————————————————————

四、总结：耐弯折并非单纯因为“线细”，而是结构共同作用的结果
极细同轴线束的耐弯折能力，核心并不是简单地由“线径越小越耐弯”决定，而是由导体尺寸、绝缘层、屏蔽结构、整体外径、材料特性以及连接器出线结构共同影响。线材尺寸更小，可以让线束更加容易适应狭窄的弯曲路径，而合理的同轴结构则有助于在弯曲过程中保持各层之间的稳定关系。对于需要经过转轴、窄缝或者复杂内部结构的电子设备来说，这种柔韧性可以为整机结构设计提供更大的布线空间。
I-PEX 82880-100B-02-D采用AWG 40、50Ω Micro-Coaxial Cable，长度为300 mm，配套20373-R10T-06、10PIN、0.4 mm Pitch连接结构，并采用1-N线序。对于需要进行国产替代或供应链优化的项目，除了确认基本电气参数，还应重点关注线材弯曲性能、连接器附近的应力控制以及实际设备中的安装方式。我们公司可围绕I-PEX 82880-100B-02-D提供兼容替代线束方案，从线材、连接器到成品加工进行整体匹配，为小型化、高密度以及需要灵活布线的电子设备提供极细同轴线束解决方案。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。
