I-PEX 82879-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、极细同轴线束为什么越来越多地出现在小型化设备中？
随着笔记本电脑、平板电脑、摄像头模组、工业视觉设备以及各类高速电子终端不断向轻薄化、小型化发展，设备内部能够用于布线的空间越来越有限，但显示、摄像、数据传输等功能对高速信号连接的要求却越来越高。在这种情况下，既要保证信号稳定传输，又要尽可能减少线束对内部空间的占用，成为工程师进行结构设计和线束选型时需要重点考虑的问题。极细同轴线束具有线径小、结构紧凑、适合高速信号传输等特点，因此能够很好地满足这类设备内部连接需求。

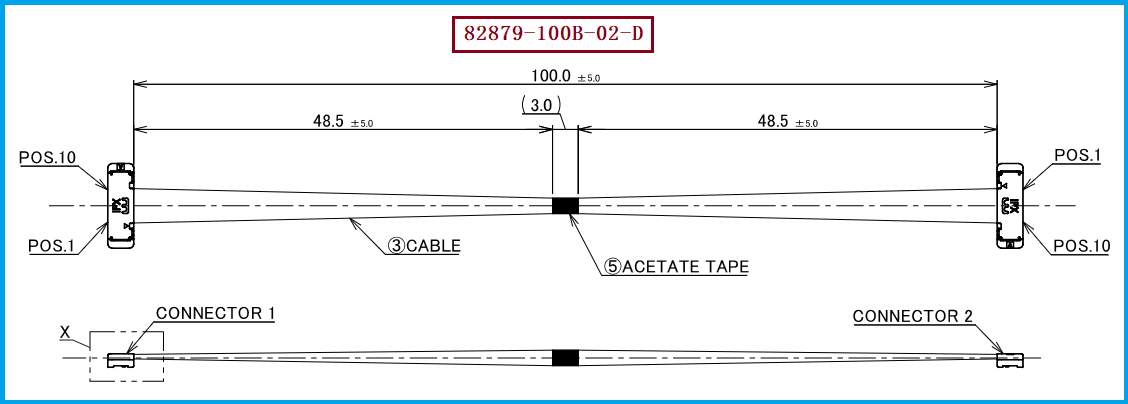

以本次介绍的 I-PEX 82879-100B-02-D 为例，这是一款10PIN极细同轴线束，采用AWG 40 Micro-Coaxial Cable，线束长度为100 mm，采用1-N线序结构。其线材端使用的连接器型号为20373-R10T-06，连接器PIN数为10PIN，PIN间距为0.4 mm。对于工程师来说，这些参数直接关系到PCB接口匹配、内部布线空间以及整机装配；对于采购人员来说，则是确认替代产品能否真正实现兼容的重要基础。CABLINE-SS系列的10PIN结构与20380-R10T-06插头组件相匹配，对应配套的板端连接器为20374-R10E-31。

————————————————————————————————————————————————————————————————

二、极细同轴线束到底应用在哪些设备里？
极细同轴线束的应用并不局限于某一种设备。在笔记本电脑和平板电脑内部，它可以用于显示模组、摄像头以及其他高速信号连接；在摄像头模组、工业相机和视觉设备中，则可以用于设备内部的高速数据传输。对于一些内部空间狭小、需要经过转轴或其他复杂结构区域的设备，线束尺寸和连接器高度尤其重要。CABLINE-SS采用0.4 mm间距和垂直插拔结构，配合水平出线方式，可以让线束在有限空间内实现更加紧凑的布局。
从工程应用角度来看，选择极细同轴线束不能只关注“线径是否足够细”，还需要把连接器、PIN数、间距、线材规格、阻抗、长度、线序以及设备内部安装方式结合起来考虑。例如本型号采用10PIN、0.4 mm间距和AWG 40极细同轴线，适合需要多路信号连接、同时又受到空间限制的设备。CABLINE-SS系列还覆盖14PIN、20PIN、30PIN等不同规格，能够根据不同的信号通道数量进行选择。对于采购人员而言，这意味着在寻找替代供应商时，也应当围绕原有接口规格和实际装配条件进行确认，而不是简单按照“极细同轴线”这一名称进行替换。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于需要寻找 I-PEX 82879-100B-02-D 兼容替代方案的项目，工程师首先需要确认的是连接器接口和机械尺寸是否能够满足原设备要求。本产品线材端连接器型号为20373-R10T-06，采用10PIN、0.4 mm间距结构，同时配套极细同轴线材进行端接。实际替代过程中，还需要结合板端连接器、插拔方向、出线方式以及设备内部可用空间进行综合确认。只有连接器能够正常匹配，并且线束装配后不会与周边结构发生干涉，替代方案才具备实际导入价值。
在线材和加工方面，I-PEX 82879-100B-02-D对应的是AWG 40 Micro-Coaxial Cable、100 mm长度和1-N线序结构。因此，在进行兼容替代时，不能仅仅做到连接器型号相近，还应同步关注线材规格、线束长度、线序、端接质量以及成品一致性。我们公司专注于极细同轴线束生产制造，可根据客户设备的接口、结构空间和线束要求进行产品开发与加工，并可提供：I-PEX 82879-100B-02-D兼容替代线束方案，帮助工程师减少重新设计接口的工作量，同时为采购人员提供更加灵活的供应链选择。

————————————————————————————————————————————————————————————————

四、从工程师选型到采购替代，选择适合的极细同轴线束方案
对于工程师而言，极细同轴线束的价值不仅体现在“更细”，更重要的是能够在有限空间中兼顾信号连接、结构布局和装配要求。I-PEX 82879-100B-02-D采用10PIN、0.4 mm间距、AWG 40极细同轴线和100 mm长度，在需要小型化、高密度内部连接的设备中具有较强的应用针对性。对于采购人员而言，则可以重点关注连接器匹配、线材规格、长度、线序以及批量生产一致性，通过完整的规格确认来降低替代过程中的试错成本。
综合来看，极细同轴线束已经成为许多小型化、高速化电子设备内部连接的重要组成部分。无论是笔记本电脑、平板电脑、摄像头模组，还是工业视觉及其他高速电子设备，在空间受限的情况下都需要更加合理的线束方案。针对 I-PEX 82879-100B-02-D，我们公司可提供兼容替代线束方案，围绕20373-R10T-06连接器、10PIN、0.4 mm间距及AWG 40极细同轴线等关键要求进行生产制造，为客户提供从样品验证到批量生产的极细同轴线束解决方案。

我是【BBC电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。
