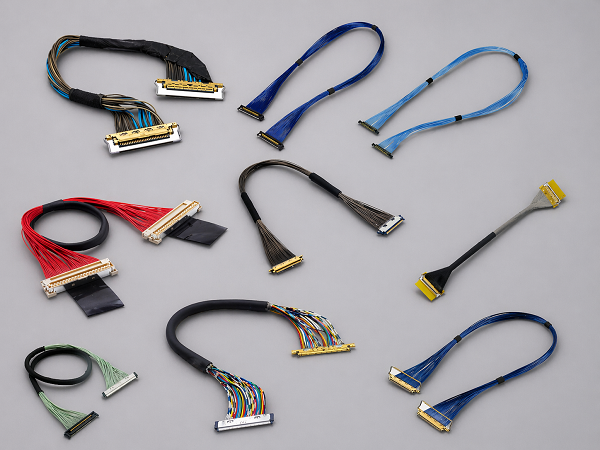

I-PEX 83003-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、MIPI D-PHY接口对极细同轴线束有什么要求？
MIPI D-PHY主要应用于摄像头、显示屏及各类高速传感器连接，其物理层采用差分信号传输，并具有专用时钟Lane和一个或多个数据Lane，同时支持高速模式与低功耗模式。因此，对于连接在主控芯片、摄像头模组、显示模组之间的线束来说，真正影响接口稳定性的并不只是“能不能接上”，还涉及差分信号完整性、阻抗控制、串扰、损耗、长度以及连接器结构等因素。

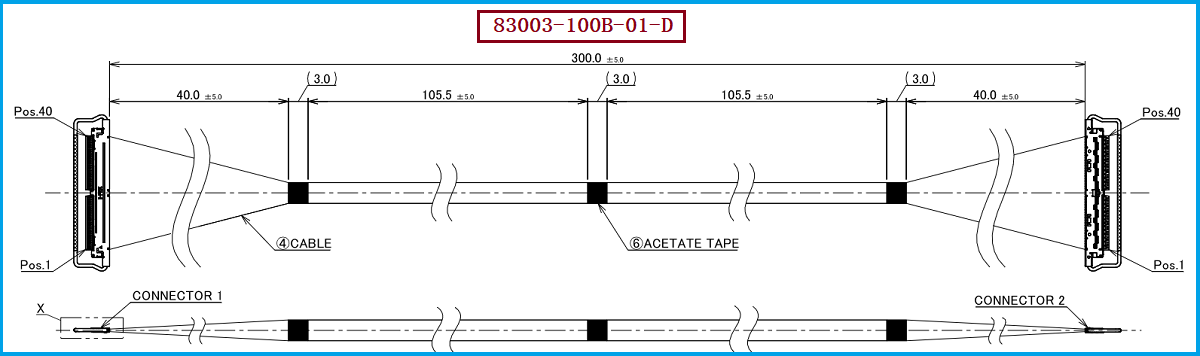

以本款I-PEX 83003-100B-01-D极细同轴线束为例，产品采用40Pin、1：1线位结构，线材采用AWG 40 Micro-Coaxial，产品长度为300mm，并使用20777-040T-01线材端连接器。对于工程师而言，1：1线位定义能够让两端对应Pin位保持清晰，降低高速接口布线和装配时出现错位的风险；对于采购人员而言，明确的产品型号、连接器型号、线材规格和线位定义，也有利于进行替代料确认和供应链导入。

————————————————————————————————————————————————————————————————

二、从线材、连接器和线位设计保证D-PHY信号传输

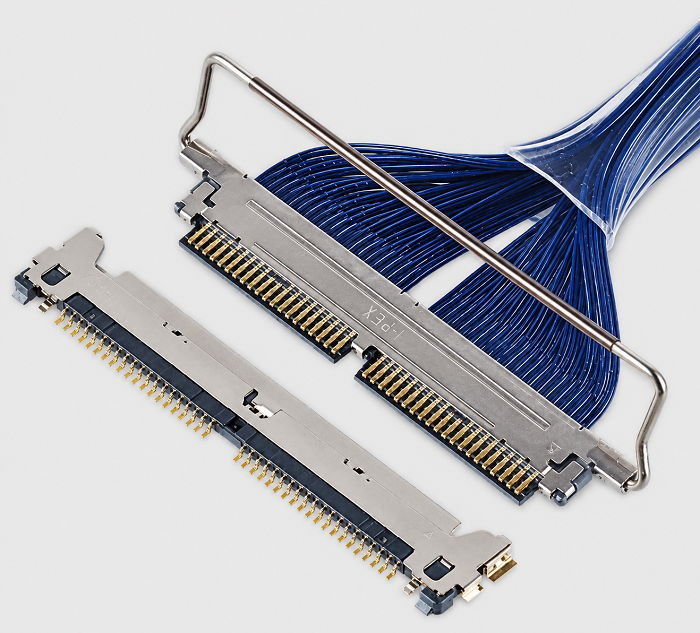

MIPI D-PHY属于高速差分物理层，线束不能简单按照普通导线的方式进行设计。极细同轴线的优势在于能够通过同轴结构对高速信号进行更好的电气控制，同时在有限设备空间内实现多通道信号传输。I-PEX CABLINE-CAL系列连接器采用0.4mm Pitch、水平插接结构，40Pin嵌合尺寸约为24.05mm × 5.50mm，高度最大约0.80mm，并配置机械锁扣，有利于满足薄型设备和窄边框结构中的空间要求。
需要特别注意的是，连接器能够匹配，并不代表整条线束就天然等同于MIPI D-PHY接口标准。实际应用中，还需要综合考虑主板端阻抗、PCB走线、连接器、线材结构、线束长度以及收发器参数，并通过实际SI测试验证眼图、插入损耗、回波损耗、串扰和时序裕量等指标。MIPI D-PHY本身还涉及高速模式与低功耗模式之间的切换，因此工程开发阶段应将线束作为完整高速通道的一部分进行验证，而不是只检查机械尺寸。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于需要进行国产替代或第二供应商开发的项目，建议工程师和采购人员首先锁定产品型号、Pin数、线位关系、连接器以及线材规格。本款产品对应型号为I-PEX 83003-100B-01-D，采用40Pin、1：1线位定义，线材端连接器型号为20777-040T-01，线材为AWG 40 Micro-Coaxial，长度300mm。I-PEX的CABLINE-CAL 40Pin 1-1系列中，83003对应300mm长度，83001和83002分别对应100mm和200mm，可作为同系列长度选型时的参考。
在兼容替代项目中，除了确认连接器型号和Pin位对应关系，还应重点确认MIPI D-PHY实际工作速率、Lane数量、线束长度以及整机SI测试要求。CABLINE-CAL连接器本身具有0.4mm Pitch、机械锁扣和低嵌合高度等结构特点，其高速测试条件曾采用AWG 40 Micro-Coaxial、100mm长度进行评估；但这一测试条件不能直接等同于83003-100B-01-D本身的全部电气性能，因此最终替代方案仍应结合客户整机平台进行验证。 我们公司可提供I-PEX 83003-100B-01-D兼容替代线束方案，可根据客户项目的连接器、线材、长度、线位及装配要求进行匹配开发，为工程师提供替代验证支持，也方便采购人员建立稳定的极细同轴线束供应方案。

————————————————————————————————————————————————————————————————

四、I-PEX 83003-100B-01-D兼容替代方案总结
对于MIPI D-PHY高速接口应用，极细同轴线束的选型需要同时关注连接器、Pin位、线材规格、线束长度以及实际信号传输性能，而不仅仅是机械尺寸是否能够匹配。I-PEX 83003-100B-01-D采用40Pin、1：1线位结构，线位定义为1：40，使用20777-040T-01线材端连接器，搭配AWG 40 Micro-Coaxial线材，长度为300mm，可作为设备内部高速信号连接及兼容替代开发的参考方案。
从工程师角度，需要结合实际设备对替代线束进行机械装配和高速信号验证；从采购人员角度，则需要重点确认产品型号、连接器型号、线位关系、线材规格及批量供应能力。围绕I-PEX 83003-100B-01-D，我们公司可提供I-PEX 83003-100B-01-D兼容替代线束方案，为客户提供极细同轴线束的替代开发与生产制造支持，帮助客户推进产品验证及稳定量产供应。
