I-PEX 83002-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、极细同轴线束设计，不能只看Pin数和线径

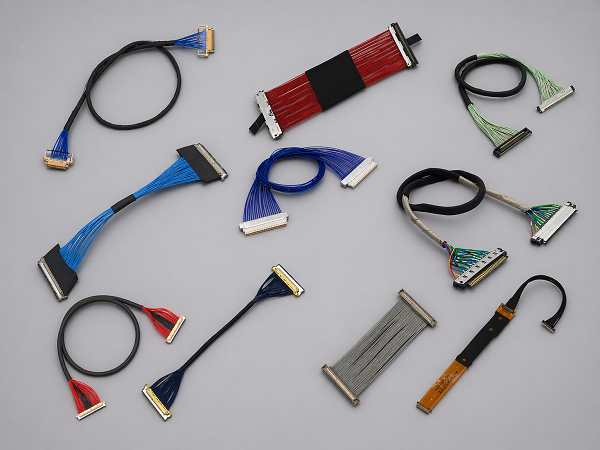

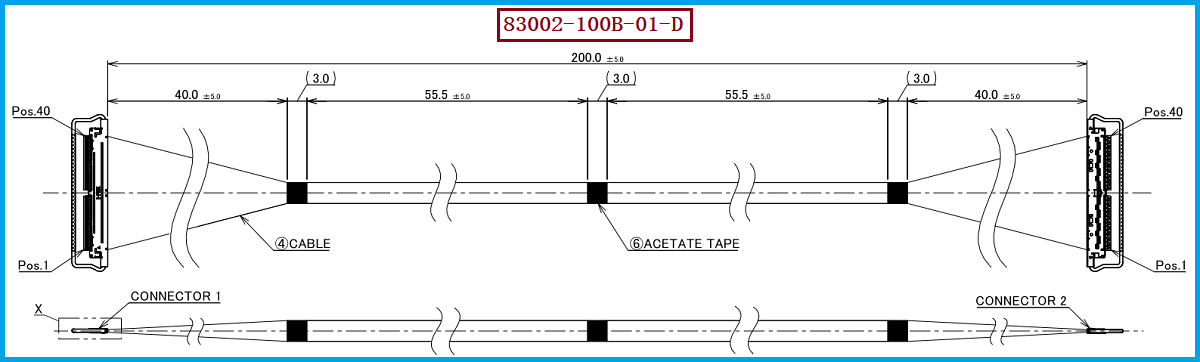

在电子设备内部，极细同轴线束往往需要同时满足信号传输、空间布局、连接可靠性和装配工艺等多方面要求。以 I-PEX 83002-100B-01-D 为例，这是一款40Pin、1-1结构、长度200MM的极细同轴线束，采用AWG 40 Micro-Coaxial线材，线材端连接器型号为20777-040T-01。连接器采用0.4mm间距、水平对插结构，嵌合高度约0.73±0.07mm，最大高度0.8mm，适合对设备内部高度有要求的紧凑型结构。
工程师在设计极细同轴线束时，第一个容易出现的错误，就是只确认“40Pin+AWG 40”就认为可以直接使用。实际上，Pin数、线径、连接器型号、线束长度、出线方向以及设备内部安装空间需要同时匹配。对于采购人员而言，也不能只按照“40Pin极细同轴线”进行采购，否则即使Pin数相同，也可能因为连接器结构或长度不同而无法直接装配。设计初期把这些参数一次确认清楚，可以减少后期改线、改结构甚至重新开模的成本。

————————————————————————————————————————————————————————————————
二、只追求高速传输，却忽略线长、弯折和信号完整性
第二个常见错误，是过度关注极细同轴线束的高速传输能力，却忽略具体产品中的线长和实际布线状态。I-PEX 83002-100B-01-D长度为200MM，采用40Pin、1-1直通结构。在设备内部使用时，200MM并不仅仅是一个尺寸参数，还会影响线束经过的路径、弯折位置以及连接器两端的受力状态。对于空间比较紧凑的设备，线束如果需要经过狭窄区域，应提前考虑弯曲半径和固定方式，避免装配后产生过度拉扯。

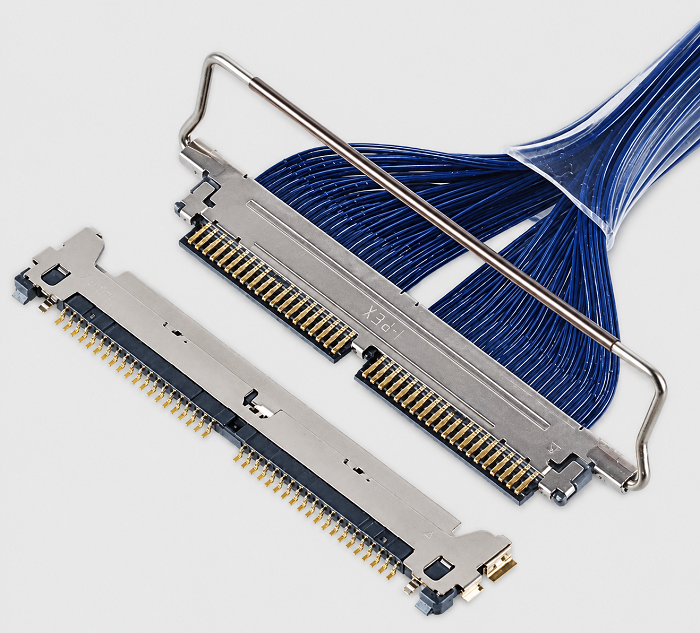

高速信号设计还需要把连接器、线材、长度以及PCB端的信号环境放在一起考虑。CABLINE-CAL系列连接器采用0.4mm Pitch，并支持AWG 38、AWG 40、AWG 42、AWG 44等Micro-Coaxial规格，同时具备机械锁扣结构；在特定测试条件下，AWG 40 Micro-Coaxial线材可用于高速信号测试。需要注意的是，具体线束能达到怎样的实际传输表现，还需要结合线材结构、长度、阻抗控制、PCB设计以及整机系统进行验证，不能简单根据某一个参数判断整条链路的性能。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
极细同轴线束选型时，第三个需要避免的错误，是只通过外观、Pin数或者连接器名称判断产品能否替代。I-PEX 83002-100B-01-D的核心选型条件比较明确：40Pin、1-1结构、200MM长度、AWG 40 Micro-Coaxial线材，以及线材端连接器20777-040T-01。对应连接器采用0.4mm Pitch和水平对插方式，40Pin尺寸宽度约24.05mm、深度5.50mm，机械锁扣需要在完全嵌合后才能锁定，因此在兼容替代时，需要同时确认电气连接和机械配合。
对于采购人员来说，如果原项目使用的是 I-PEX 83002-100B-01-D，建议询价时直接提供完整料号，并同时注明20777-040T-01、40Pin、200MM、AWG 40等关键参数，这样更容易获得准确的替代方案。对于工程师而言，则建议在样品验证阶段重点确认连接器插配、锁扣状态、线束长度、安装空间、出线位置以及高速信号表现。我们公司可提供 I-PEX 83002-100B-01-D兼容替代线束方案，可根据客户设备的实际结构和技术要求，生产制造对应的极细同轴线束产品，为项目选型、样品验证和批量采购提供支持。

————————————————————————————————————————————————————————————————

四、总结：极细同轴线束设计，细节决定最终应用效果
极细同轴线束设计中需要避免的错误，并不只是某一个参数选错，而是忽略了多个参数之间的关联。从 I-PEX 83002-100B-01-D来看，40Pin、AWG 40、200MM、1-1结构以及20777-040T-01连接器共同构成了这款线束的基本产品特征。工程师在进行设备结构设计时，应避免只看线径、只看Pin数、只看传输速率，而应该把连接器尺寸、安装空间、线束走向、弯折状态和信号完整性结合起来考虑。
对于采购人员而言，选择极细同轴线束时，也应从“完整规格匹配”的角度判断，而不是单纯比较价格或外观。我们公司可提供 I-PEX 83002-100B-01-D兼容替代线束方案，在40Pin、AWG 40、200MM及20777-040T-01等关键规格基础上，为客户提供极细同轴线束生产制造与兼容替代支持，具体应用可结合设备结构及实际性能要求进行样品验证。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
